Zahnkupplung für Windenantrieb | Auswahlleitfaden
Betriebsbedingungen: Windenantrieb im Stahlwerk
Dieser Antrieb ist hohem Drehmoment, Stoßlasten, häufigem Start-Stopp-Betrieb und kleinen Ausrichtungsänderungen durch Wärmeausdehnung oder Rahmenverzug ausgesetzt. Die Auswahl sollte nach Spitzendrehmoment und Betriebsfaktor erfolgen, nicht nur nach Motorleistung.
Bei dieser Aufgabe sind Reversiermoment, Bremslast, Überlastfaktor und die Festigkeit der angeschlossenen Wellen besonders wichtig. Eine Kupplung kann nach Nenndrehmoment passend wirken und trotzdem früh ausfallen, wenn Stoßspitzen nicht berücksichtigt werden.
Eine unpassende Kupplungsauswahl zeigt sich häufig durch ungewöhnliche Geräusche, lose Schrauben, Verschleiß an der Passfedernut, steigende Lagertemperaturen oder wiederkehrende Dichtungsschäden. Vor einem Modellwechsel sind Drehmomentreserve, Ausrichtung, Schmierung und Wellenpassung zu prüfen.

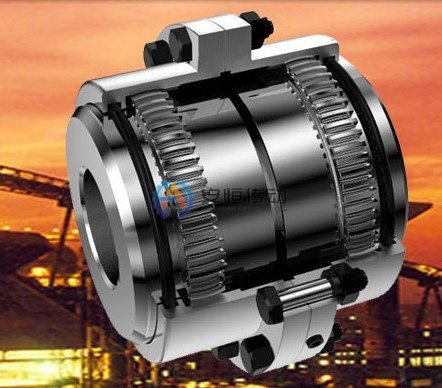

Zahnkupplung: Eignung für diesen Antrieb
Eine Zahnkupplung überträgt Drehmoment kompakt und formschlüssig. Bei kontrollierter Schmierung, Zahnflankenhärte und Abdichtung toleriert sie moderaten Versatz und eignet sich für langsame bis mittlere Schwerlastantriebe.
Auslegungsdaten für diesen Antrieb
Vor dem Angebot sollten Nenndrehmoment und Spitzendrehmoment, Drehzahl, Wellendurchmesser d1/d2, Passfedernut-Norm, zulässiger Axialweg, Winkel- oder Radialversatz, Umgebungstemperatur, Lastzyklus, Startfrequenz und Wuchtgüte bestätigt werden.
Bohrung, Passfedernut und Einbausitz
Messen Sie die vorhandene Kupplung, statt nur die Motorleistung zu verwenden. Bohrungstoleranz, Breite der Passfedernut, Nabenlänge, Bremsscheibe oder Bremsrad, Zwischenmaß und Schutzhaube bestimmen, ob die Ersatzkupplung ohne Nacharbeit passt.
Wann diese Kupplungswahl nicht passt
Vermeiden Sie leichte elastische Kupplungen nur aus Kostengründen, wenn Stoßlast oder Bremsmoment auftreten. Im schweren Stahlwerksbetrieb kosten zu geringe Zahnfestigkeit, schwache Schrauben oder schlechte Schmierung meist mehr als die anfängliche Ersparnis.
Anzeichen vor dem Austausch prüfen
Vor dem Austausch der Kupplung an Windenantrieb sollten die Nabenbohrung, Spuren an der Passfedernut, Schraubenlöcher, Dichtfläche und der Schmierzustand geprüft werden. Einseitiger Verschleiß weist meist auf Ausrichtung oder Wellenbewegung hin, nicht nur auf Kupplungsqualität.
Hinweise zu Montage und Wartung
Beide Wellen reinigen, Rundlauf und Ausrichtung vor dem Anziehen prüfen, vorgeschriebenes Fett oder Schraubendrehmoment einhalten und nach dem ersten Lasttest erneut kontrollieren. In staubigen Bereichen sind Abdichtung und Inspektion genauso wichtig wie Nenndrehmoment.
Zeichnungen und Felddaten für ein genaueres Angebot
Bei Ersatzprojekten sind Fotos der eingebauten Kupplung, des Typenschilds, der Wellenenden und der Schutzhaube oft wertvoller als eine kurze Beschreibung. Falls eine Zeichnung vorhanden ist, markieren Sie Bohrung, Passfedernut, Nabenlänge, Gesamtlänge sowie Bremsrad- oder Zwischenstückmaße.
RFQ-Checkliste für die technische Prüfung
Senden Sie den Anlagennamen, Einsatzdaten, Motorleistung, Drehzahl, Wellendurchmesser, Passfedernut, Menge, Zeichnung oder Fotos der alten Kupplung. Anheng kann damit ein geeignetes Kupplungsmodell empfehlen und Standard- oder Sonderersatz bewerten.
