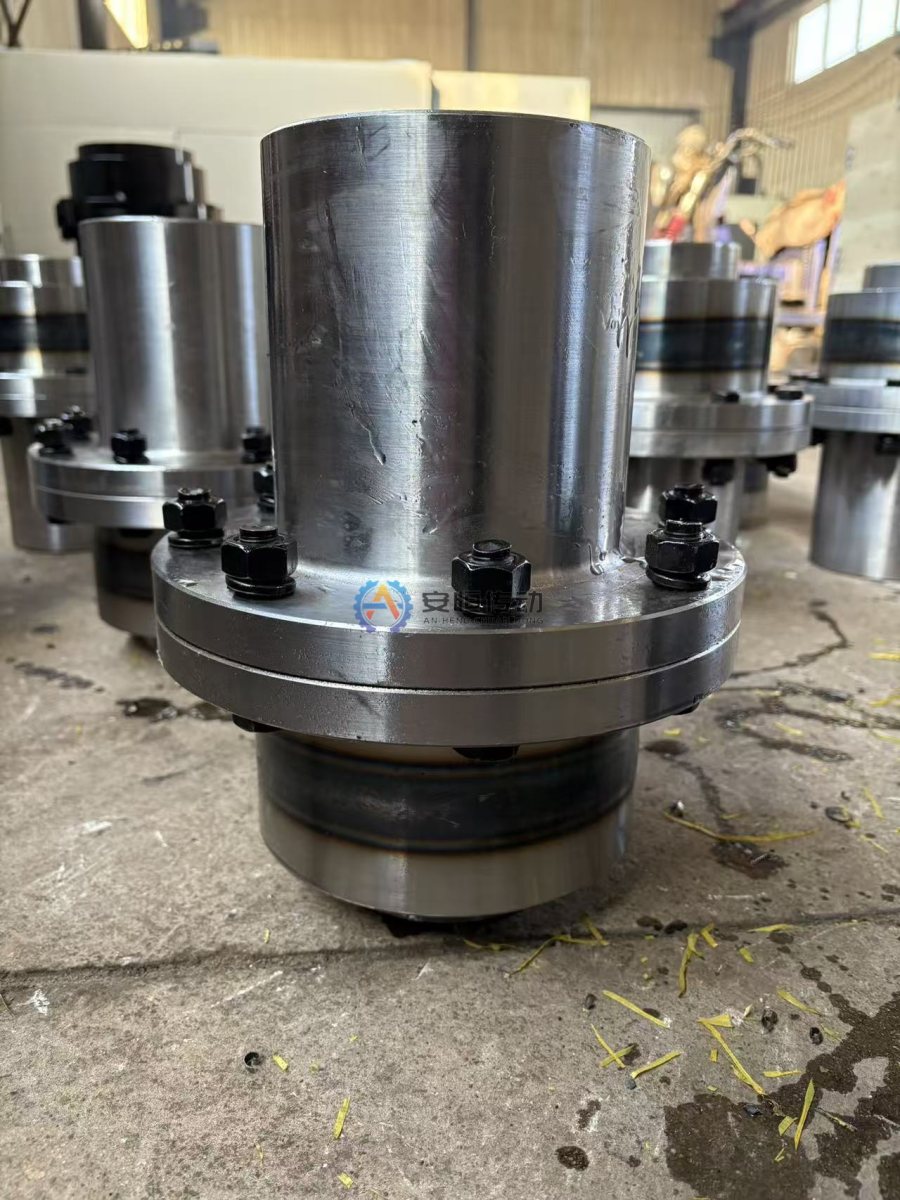

ギヤカップリングはなぜ故障するのか？摩耗・潤滑・ミスアライメントの点検手順
まず設備を停止して証拠を残し、その後に分解して「不良部品」を探す
異音、振動、異常な温度上昇、グリース漏れ、ボルトの緩みが発生した場合は、現場の安全手順に従って設備を停止し、エネルギー源を隔離したうえで故障時の状態を記録します。最初にカップリングの位置、漏れの方向、ボルトのマーキング、周辺へのグリース飛散跡を撮影し、次に負荷、運転回転数、温度変化、故障が始動時と定常運転時のどちらで発生したかを記録します。すぐに洗浄したり、根拠なく軸位置を調整したりすると、根本原因の特定に必要な接触痕が失われます。
症状から仮説を立て、一か所の摩耗だけで結論を出さない
| 現場での症状 | 優先して疑う原因 | 確認すべき証拠 |
|---|---|---|
| 歯幅の片側に摩耗が集中 | 角度ミスアライメント、軸方向変位、熱間時の位置変化 | 冷間時・熱間時のアライメント、軸受すきま、接触帯の位置 |
| 円周方向の一部に圧痕が繰り返し発生 | ラジアルミスアライメント、振れ、ハブの偏心 | 軸端とハブの振れ、軸穴のはめあい |
| 歯面のスコーリングや焼付き | 油膜不足、不適切な潤滑剤、過度の温度上昇 | 潤滑剤量、粘度の適合性、運転温度 |
| ピッチングとすきまの継続的な増大 | 繰返し荷重、異物混入、負荷容量不足 | 負荷履歴、摩耗粉、水分、選定余裕 |
| キー溝に赤褐色の粉末または光沢が発生 | フレッティング、はめあいの緩み、キーの接触不良 | 軸穴寸法、キー側面の接触、締結状態 |
| ボルトが繰り返し緩む | 振動、予圧不足、フランジの密着不良 | ボルトと穴の状態、端面振れ、組立記録 |
これらの症状は同時に発生することがあります。例えば、ミスアライメントによって歯面の局部荷重が増大して発熱し、その温度上昇が潤滑剤の劣化を加速させ、最終的に「油切れによる摩耗」として現れる場合があります。したがって、グリースの交換は結果を解消するだけであり、潤滑が最初の原因だったことの証明にはなりません。
推奨する五段階の点検手順
1. 外観と組立状態
ケーシング、シール、締結部品、位置決めマーク、カップリング周辺の干渉、防護カバー内部の接触を点検します。カップリング両側の取付位置、軸端すきま、ハブの軸方向移動の有無を確認します。旧品を検査に送る場合は、駆動側、従動側、取付方向をそれぞれマーキングしてください。
2. 潤滑剤と異物混入経路
潤滑剤の銘柄、前回の交換時期、実際の給脂方法を記録します。試料を採取し、水分、粉じん、酸化物、目視可能な金属摩耗粉が混入していないかを確認します。正体不明の汚染物の上から新しいグリースを注入してはいけません。潤滑剤の選定と交換周期は、カップリングの構造、運転回転数、温度、メーカー要件に基づいて決定し、すべての設備に共通の周期を適用しないでください。
3. 冷間時と熱間時のアライメント
角度方向、ラジアル方向、軸方向の位置をそれぞれ測定し、配管荷重、基礎の熱膨張、プロセス温度の変化も考慮します。カップリングが「ミスアライメントを許容する」ことは、設備のアライメント調整が不要という意味ではありません。許容値は、該当する仕様図面に基づいて確認する必要があります。冷間時のアライメントは毎回合格しているのに、運転後も片側だけが発熱する場合は、熱間時の変位、軸受すきま、基礎の変化を重点的に点検します。
4. 軸穴、キー溝、振れ
軸端、ハブ穴、キー、キー溝の実際の状態を測定し、かじり、塑性変形、亀裂、フレッティング摩耗の有無を確認します。ハブの端面振れや外周振れに異常があると、レーザーアライメントの測定結果が良好でも、歯面を正しく作動させることができません。再確認可能なデータを残すには、旧カップリングの測定チェックリストも参照してください。
5. 実負荷と選定余裕
運転記録を確認し、故障が始動、制動、逆転、材料のかみ込み、詰まりのいずれかに集中していないかを調べます。基礎トルクは `T = 9550P/n` で概算できますが、事故時のピーク負荷や慣性負荷を銘板のモーター出力だけから算出することはできません。故障を繰り返す設備では、重負荷ギヤカップリングの選定を改めて行うとともに、軸、キー、ボルト、隣接する軸受も検証してください。
修理、交換、構造変更のいずれを選ぶか
軽微で安定した接触痕がある部品を継続使用できるかどうかは、技術者が寸法、亀裂検査、製品の限界値を踏まえて判断する必要があります。歯の折損、亀裂、著しい塑性変形、軸穴の明らかな緩み、締結部品の損傷が見つかった場合、グリースを補給するだけで運転を再開してはいけません。根本原因が継続的なミスアライメント、異物混入、過負荷にある場合は、同型のギヤカップリングに交換しても、短期間で再発する可能性があります。
見積依頼または故障解析では、設備と設置箇所、故障発生までの経緯、モーター出力と運転回転数、始動方式、故障前の負荷、温度または振動の推移、潤滑剤情報、アライメント記録、両側の軸径、キー溝、旧品を各方向から撮影した写真、歯面の接写写真を提示してください。故障発生時の実際の状態に近い資料ほど、「部品の交換」から「根本原因の解消」へとつなげやすくなります。
