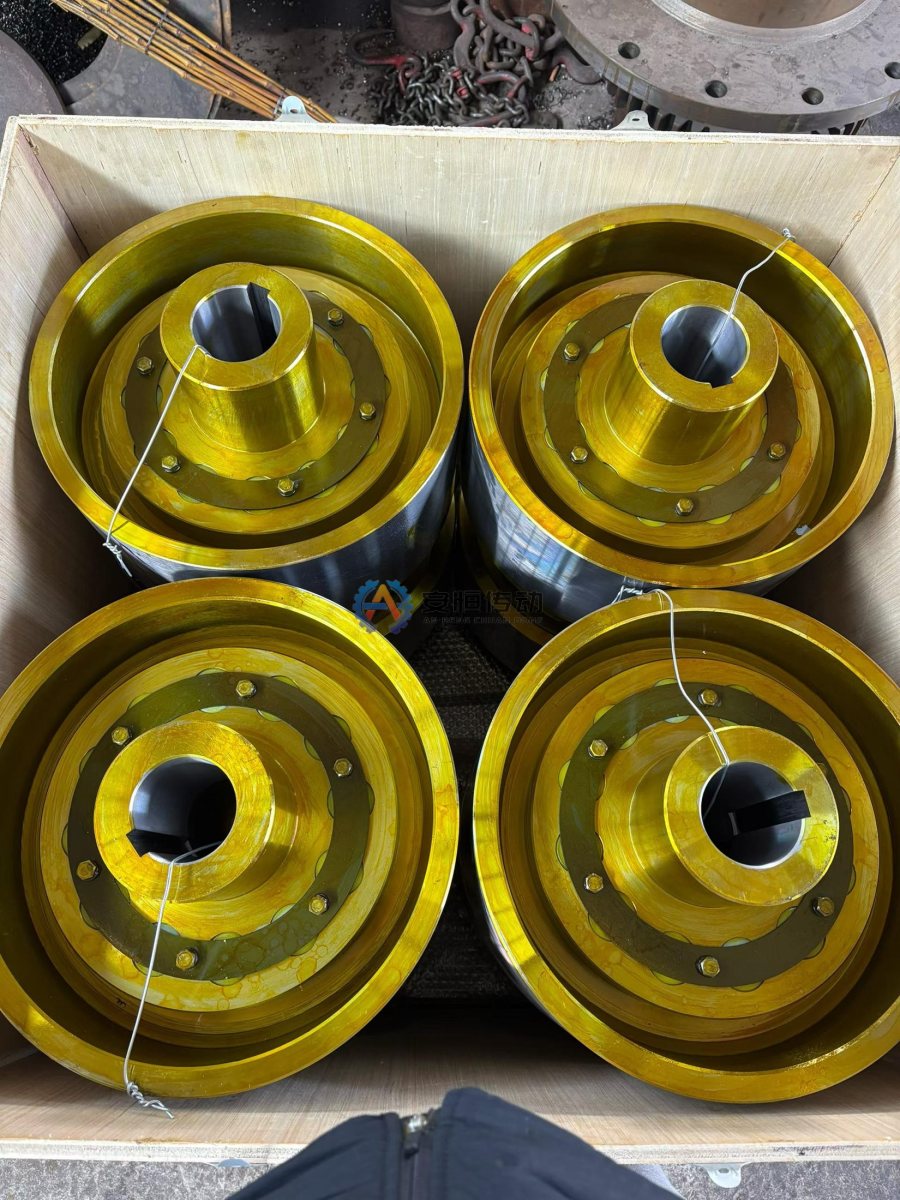

Bolzenkupplung für Ofenvorfeld: Ersatz
Eine Ersatz-Bolzen-Zahnkupplung für die Station Ofenvorfeld ist eine Schnittstellen- und Betriebsprüfung. Die Altbezeichnung hilft bei der Suche, ersetzt aber keine Messung von Wellenenden, DBSE, Bewegung und Schutzraum.
Die Schnittstellen für den Ersatz messen: Ofenvorfeld
Bei der Ofenvorfeld-Hilfsanlage sind Startfolge, Lastlage und die Wellenbewegung im Betrieb getrennt zu erfassen. Die Bolzen-Zahnkupplung passt nur, wenn Drehmomentpfad, zulässiger Versatz sowie Dichtung oder Verschleißteile zur Anlage passen.
Nachweise des Altteils in die Zeichnung übernehmen: Ofenvorfeld
Für den Betrieb an der Ofenvorfeld-Hilfsanlage sind am Kupplungseinbauort Nenn- und Spitzendrehmoment, Drehzahl, Wellendurchmesser d1/d2, Bohrung, Passfedernut, DBSE, Axialbewegung, Winkelversatz, Umgebungstemperatur und Startzahl zu bestätigen. Verwenden Sie Drehmoment und Drehzahl am tatsächlichen Kupplungseinbauort und ersetzen Sie das Ereignis nicht durch einen pauschalen Betriebsfaktor.
DBSE, Bewegung und Schutzraum offen halten: Ofenvorfeld
Vor der Demontage ist die komplette Einheit zu fotografieren; das ausgefallene Teil bleibt erhalten. Vermessen Sie die an der Ofenvorfeld-Hilfsanlage eingebaute Bolzen-Zahnkupplung: beide Bohrungen, Breite und Tiefe der Passfedernut, Nabenlänge, Lochkreis, Brems- oder Spacermaße, DBSE und Schutzabstand. Verschleiß an Bohrung, Nut, Schutzhaube oder Dichtung ist als technischer Nachweis zu sichern.
Annahmen im Angebot sichtbar lassen: Ofenvorfeld
Das praktische Gate an der Station Ofenvorfeld ist eindeutig: ohne Zeichnung und Messung der Schnittstelle keine Freigabe. Anlagenereignis, gemessene Schnittstelle und Wartungsweg mit Datum protokollieren.
Ersatzanfrage für diese Station: Ofenvorfeld
Bitte nennen Sie für die Station Ofenvorfeld-Hilfsanlage den Anlagenabschnitt, den Kupplungseinbauort, normale und abnormale Lasten, Drehzahl, gemessene Wellenmaße, Bewegung, Umgebung, Stückzahl sowie Zeichnungen oder Fotos. Das auslösende Prozessereignis gehört in die Anfrage; bei unbekannter Last bleibt der Betriebsfaktor offen und wird nicht geschätzt.
Im Bereich Ofenvorfeld-Hilfsanlage sind die Produktdaten der Bolzen-Zahnkupplung nach Eingang der Anlagendaten mit dem Messleitfaden für die Kupplung und dem verwandten technischen Hinweis abzugleichen.
Vor der Freigabe noch einmal prüfen: Ofenvorfeld
Welcher Nachweis verhindert eine falsche Nabe?
Fotos vor der Demontage, eine bemaßte Zeichnung, beide Wellenenden und das Altteil machen die Schnittstelle nachvollziehbar.
Dürfen unbekannte Maße geschätzt werden?
Nein. Offene Maße bleiben offen und werden vor der Zeichnungsfreigabe vor Ort bestätigt.
Benötigen Sie eine technische Auswahl- oder Ersatzprüfung?
Senden Sie Leistung, Drehzahl, Wellendurchmesser, Passfedernut, Einbaumaße, Zeichnungen oder Altteilfotos. Wir prüfen zuerst den Einsatzfall und bestätigen danach Ausführung und Angebot.
