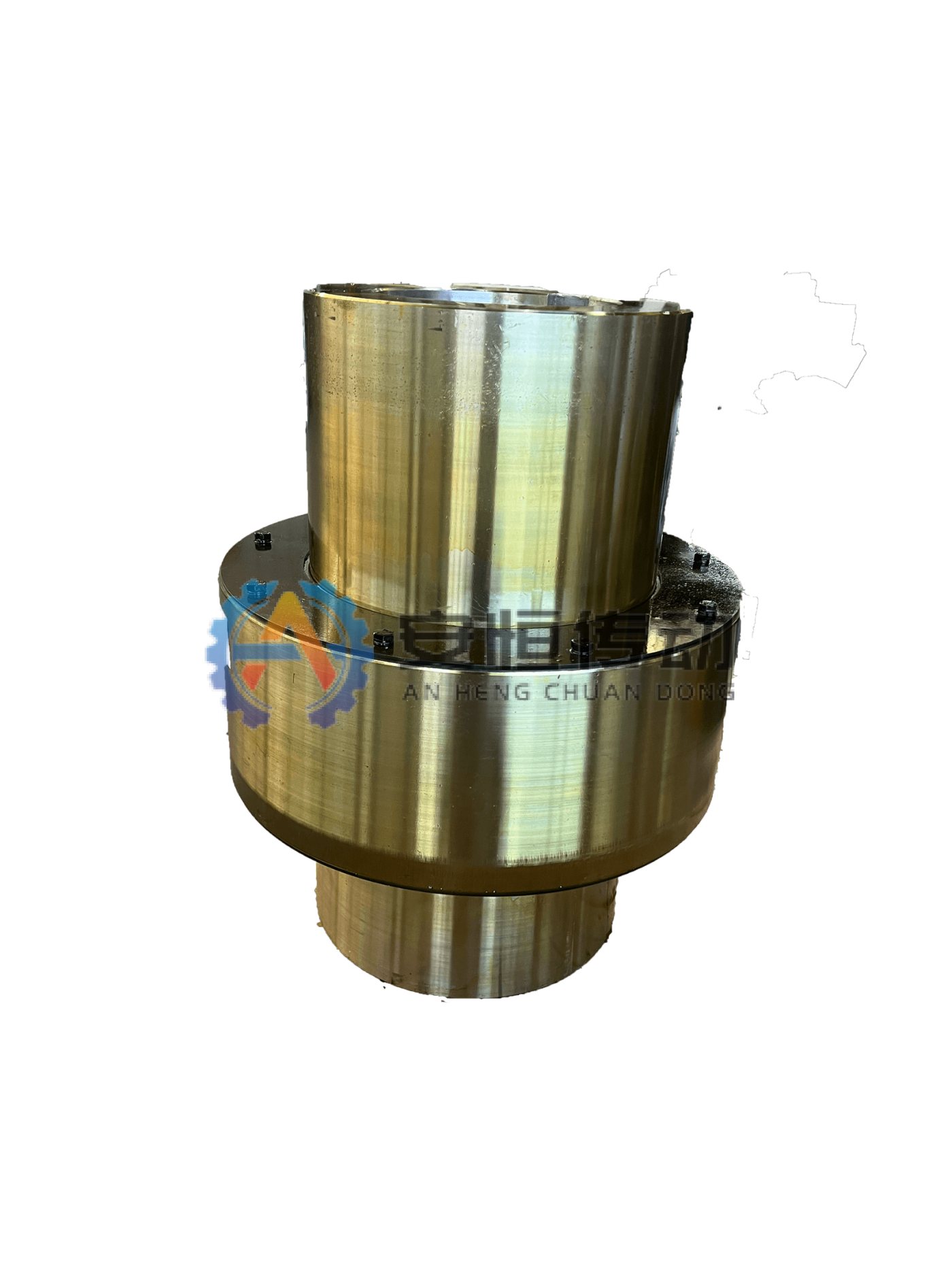

Industriekupplung
Für Mischer, Kranfahrwerke, Längs-/Querteilanlagen und häufig startende Nebenantriebe; elastische Dämpfung kombiniert mit nutzbarer Drehmomentkapazität.
Keine Zeichnung? Senden Sie Altteilfotos, Typenschildangaben und Wellenmaße.
Dokumentierte technische Daten
Bolzen-Zahnkupplungen kombinieren gezahnte Naben mit elastischen Bolzenelementen und übertragen Drehmoment mit Dämpfung und Versatzausgleich. Sie werden an Getrieben, Förderern, Mischern und Nebenmaschinen mit Stoßlasten oder Start-Stopp-Betrieb eingesetzt. Für die Auswahl sind Drehmoment, Drehzahl, Wellendurchmesser, Passfedernut, zulässiger Versatz und Umgebung zu bestätigen.
Empfohlen für Mischer, Kranfahrwerke, Längs-/Querteilanlagen und häufig startende Nebenantriebe.
Vor der Auslegung Drehmoment, Drehzahl, Wellendurchmesser, Passfedernut, Betriebsfaktor, Versatz und Umgebung prüfen.
Bohrung, Passfedernut, Werkstoff, Wärmebehandlung, dynamisches Wuchten, Oberfläche und Exportverpackung sind anpassbar.
Übliche Werkstoffe sind 45-Stahl, 42CrMo oder projektspezifische Güten; Prüfprotokolle sind auf Anfrage verfügbar.
Fertigungssteuerung
Die Route führt Bolzen-Zahnkupplung von Zeichnungs- und Werkstoffprüfung über Rohteilvorbereitung, CNC-Vorbearbeitung, Funktionsbearbeitung, Wärmebehandlung, Nachprüfung und Fertigbearbeitung bis Montage und Freigabe. Maßgeblich ist die freigegebene Zeichnung.
Dokumentierte technische Daten
Die endgültige Auslegung basiert auf realen Antriebsdaten und der freigegebenen Zeichnung. Fehlende Werte können technisch geprüft werden.
Zeichnung hochladen und Angebot anfragenDokumentierte technische Daten

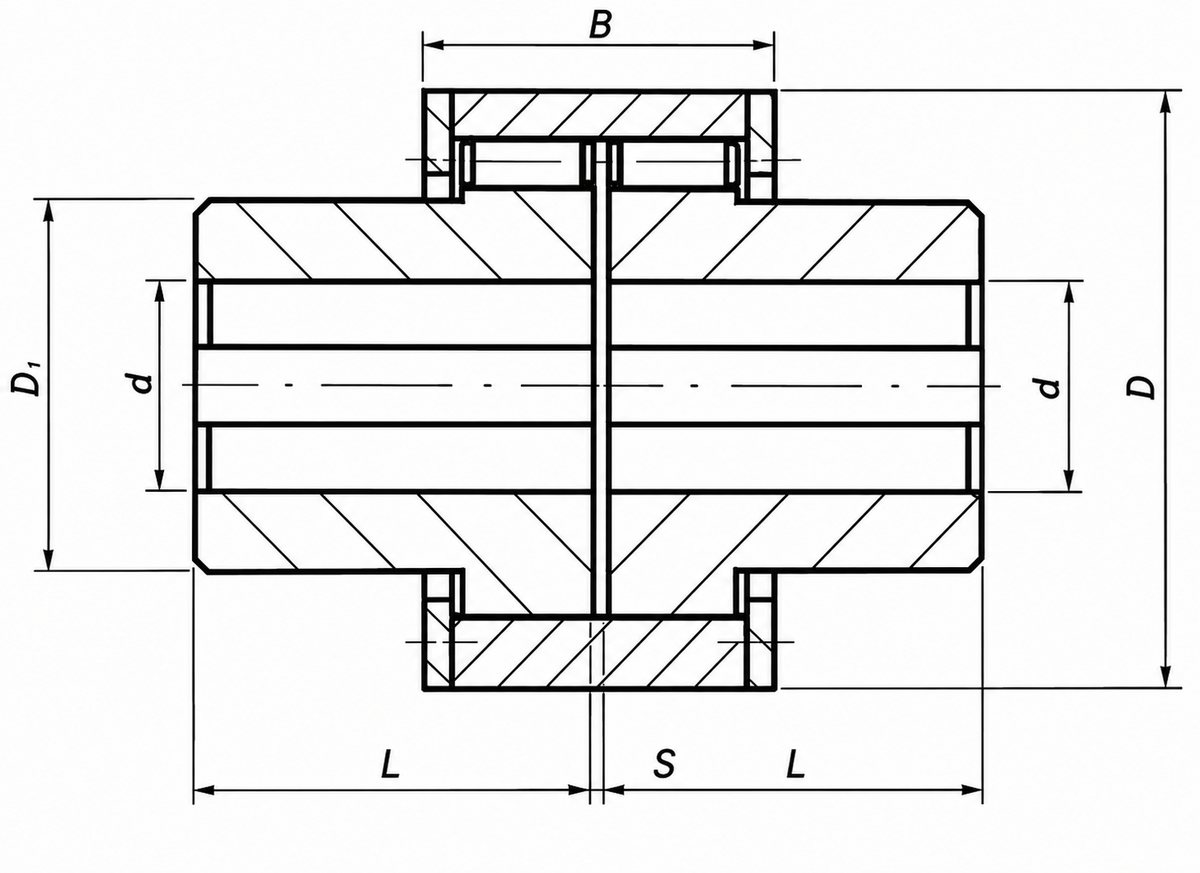

Nutzen Sie jede Katalogzeichnung zusammen mit der zugehörigen HTML-Tabelle. Endgültige Werte richten sich nach der freigegebenen Projektzeichnung.
Auf kleineren Bildschirmen horizontal wischen.
| Modell | Nenndrehmoment Tn kN·m | zulässige Drehzahl n r/min | Bohrungsdurchmesser | Bohrungslänge L | Hauptabmessungen mm | Massenträgheitsmoment kg·m² | Gewicht kg | |||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | B | S | |||||||
| LZ1(ZL1) | 0.112 | 5000 | 12-24 | 27-52 | 76 | 40 | 42 | 2.5 | 0.001 | 1.67 |
| LZ2(ZL2) | 0.25 | 5000 | 16-32 | 30-82 | 90 | 50 | 50 | 2.5 | 0.003 | 3.00 |
| LZ3(ZL3) | 0.63 | 4500 | 25-42 | 44-112 | 118 | 65 | 70 | 3.0 | 0.012 | 7.31 |
| LZ4(ZL4) | 1.8 | 4200 | 40-60 | 84-142 | 158 | 90 | 90 | 4 | 0.045 | 16.20 |
| LZ5(ZL5) | 4.5 | 4000 | 50-80 | 84-172 | 192 | 120 | 90 | 4 | 0.108 | 27.02 |
| LZ6(ZL6) | 8 | 3300 | 60-95 | 107-172 | 230 | 130 | 112 | 5 | 0.242 | 40.89 |
| LZ7(ZL7) | 11.2 | 2900 | 70-110 | 107-212 | 260 | 160 | 112 | 5 | 0.443 | 59.60 |
| LZ8(ZL8) | 18 | 2500 | 80-130 | 132-252 | 300 | 190 | 128 | 6 | 0.908 | 94.67 |
| LZ9(ZL9) | 25 | 2300 | 90-150 | 132-252 | 335 | 220 | 150 | 7 | 1.733 | 138.1 |
| LZ10(ZL10) | 31.5 | 2100 | 100-170 | 167-302 | 355 | 245 | 152 | 8 | 2.422 | 169.3 |
| LZ11(ZL11) | 40 | 2000 | 110-180 | 167-302 | 380 | 260 | 172 | 8 | 3.369 | 203.1 |
| LZ12(ZL12) | 63 | 1700 | 130-200 | 202-352 | 445 | 290 | 182 | 8 | 6.524 | 296.6 |
| LZ13(ZL13) | 100 | 1500 | 150-240 | 202-410 | 515 | 345 | 218 | 8 | 14.19 | 469.2 |
| LZ14(ZL14) | 125 | 1400 | 170-260 | 242-410 | 560 | 390 | 218 | 8 | 21.67 | 621.7 |
| LZ15(ZL15) | 160 | 1300 | 190-300 | 282-470 | 590 | 420 | 240 | 10 | 29.52 | 730.5 |
| LZ16(ZL16) | 250 | 1000 | 220-340 | 282-550 | 695 | 490 | 265 | 10 | 62.47 | 1144 |
| LZ17(ZL17) | 315 | 950 | 240-380 | 330-550 | 770 | 550 | 285 | 10 | 106.0 | 1557 |
| LZ18(ZL18) | 450 | 850 | 250-420 | 330-650 | 860 | 605 | 300 | 13 | 175.4 | 2062 |
| LZ19(ZL19) | 630 | 750 | 280-450 | 380-650 | 970 | 695 | 322 | 14 | 323.2 | 3068 |
| LZ20(ZL20) | 1120 | 650 | 320-500 | 380-650 | 1160 | 800 | 355 | 15 | 669.4 | 4715 |
| LZ21(ZL21) | 1800 | 530 | 380-630 | 450-800 | 1440 | 1020 | 360 | 18 | 1880 | 8699 |
| LZ22(ZL22) | 2240 | 500 | 420-750 | 540-900 | 1520 | 1100 | 405 | 19 | 2596 | 9437 |
| LZ23(ZL23) | 2800 | 460 | 480-850 | 540-1000 | 1640 | 1240 | 440 | 20 | 3982 | 12095 |
Dokumentierte technische Daten
Es werden nur aktuell zugeordnete Dateien angezeigt. Nicht gelistete Versionen können mit Modell- und Projektdaten angefragt werden.
Dokumentierte technische Daten
Dokumentierte technische Daten
StahlfederkupplungFür Bandförderer, Brecher, Saugzugventilatoren und stoßbelastete Nebenantriebe; Dämpfung von Torsionsschwingungen, Stoßaufnahme und einfache Wartung.
Balligverzahnte KupplungFür Walzwerke, Krane, Bergbauantriebe und Hafenumschlaganlagen; hohe Drehmomentkapazität mit Ausgleich von axialem, winkligem und radialem Versatz.
SicherheitskupplungFür Beschicker, Abwickler, Scheranlagen und überlastempfindliche Antriebe; definierte Überlastauslösung zum Schutz von Wellen, Getrieben und Arbeitsmaschinen.
Drehmomentbegrenzer-KupplungFür fliegende Scheren, Schneidlinien und Antriebe mit definiertem Überlastpunkt; wiederholbare Drehmomentauslösung und Schutz des Antriebsstrangs.Dokumentierte technische Daten
FAQ
Ja. Bohrung, Passfedernut, Werkstoff, Wärmebehandlung, Wuchtgüte, Oberfläche und Exportverpackung können nach Zeichnung oder Altteilfoto bestätigt werden.
Bitte Drehmoment oder Motorleistung, Drehzahl, Wellendurchmesser, Passfedernut, Anlagentyp, Betriebsbedingung, Menge, Zeichnung oder Altteilfoto senden.
Der Ersatz wird nach Prüfung von Abmessungen, Drehmoment, Werkstoff, Einbauraum und Betriebsbedingung bewertet. Vor Fertigung ist die Endzeichnung zu bestätigen.
Empfohlen für Mischer, Kranfahrwerke, Längs-/Querteilanlagen und häufig startende Nebenantriebe.
Ausrichtung, Bohrungs- und Passfedersitz, Schrauben sowie das Elastomerelement prüfen. Bei Rissen, Verhärtung, bleibender Verformung oder unzulässigem Spiel ist das Elastomer zu ersetzen.
Technische Daten
Geben Sie zuerst die Kontaktdaten und danach die bekannten Betriebsdaten ein. Fehlende technische Werte verhindern die Anfrage nicht.
