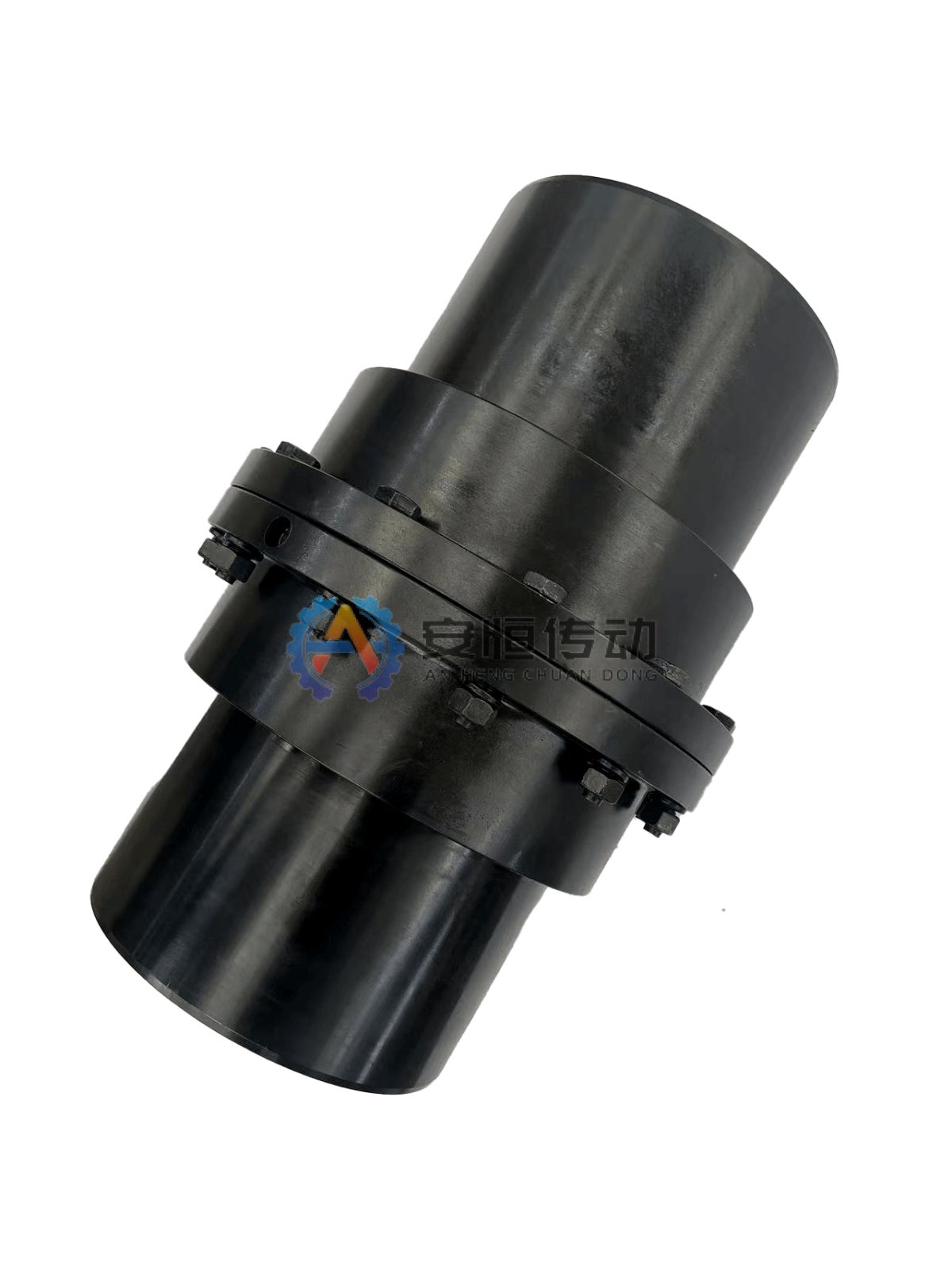

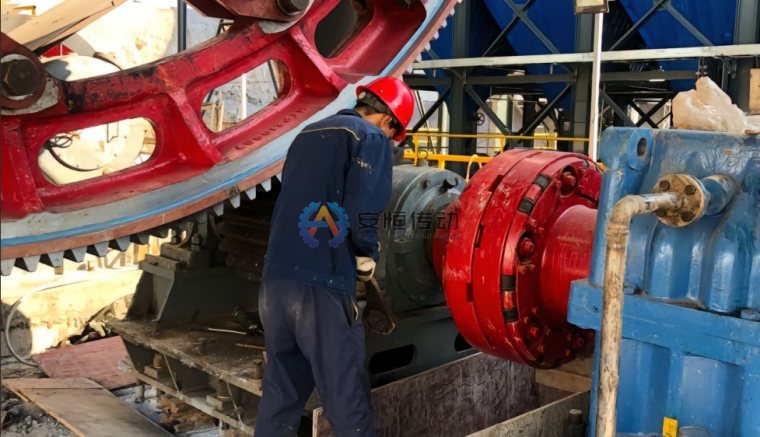

Industriefoto: balligverzahnte Kupplung für Stahlwerke, Krane, Bergbau und Hafenanlagen — Vorschaubild wählen und Hauptbild per Hover oder Tippen prüfen.

Vorschaubild wählen und Hauptbild per Hover oder Tippen prüfen.

Industriekupplung

Balligverzahnte Kupplung

Für Walzwerke, Krane, Bergbauantriebe und Hafenumschlaganlagen; hohe Drehmomentkapazität mit Ausgleich von axialem, winkligem und radialem Versatz.

Metallverzahnung
Hohe Tragfähigkeit
Gleicht axialen, winkligen und radialen Versatz aus
Hohe Steifigkeit

Baureihen: GIICL / GIICLZ / WGP / WGT / NGCL / GICL
Modelleinträge: 132
HTML-Tabellen: 6
Zeichnungen / Dateien: 19

Zeichnung hochladen und Angebot anfragen Per WhatsApp fragen Modelltabellen ansehen

Keine Zeichnung? Senden Sie Altteilfotos, Typenschildangaben und Wellenmaße.

Dokumentierte technische Daten

Produktübersicht und Einsatzgrenze

Eine balligverzahnte Kupplung besteht aus zwei außenverzahnten, balligen Naben und einem Paar gerade innenverzahnter Zahnkränze. Das Drehmoment wird über den Eingriff von Innen- und Außenverzahnung übertragen; die ballige Verzahnung kann im Innenzahnkranz ausschwenken und so Winkel-, Axial- und Radialversatz zwischen den Wellen ausgleichen. Die Balligkeit verbessert den Zahnkontakt und sorgt für hohe Drehmomentkapazität, großen Winkelversatz, ruhigen Lauf, hohen Wirkungsgrad und lange Lebensdauer. Sie wird häufig in Metallurgieanlagen, Schwermaschinen, Bergbauausrüstung, Kranen und Förderanlagen eingesetzt.

Typischer Einsatz

Empfohlen für Walzwerke, Krane, Bergbauantriebe und Hafenumschlaganlagen.

Auslegungsfokus

Vor der Auslegung Drehmoment, Drehzahl, Wellendurchmesser, Passfedernut, Betriebsfaktor, Versatz und Umgebung prüfen.

Anpassungsoptionen

Bohrung, Passfedernut, Werkstoff, Wärmebehandlung, dynamisches Wuchten, Oberfläche und Exportverpackung sind anpassbar.

Werkstoff und Prüfung

Übliche Werkstoffe sind 45-Stahl, 42CrMo oder projektspezifische Güten; Prüfprotokolle sind auf Anfrage verfügbar.

Fertigungssteuerung

Bearbeitungs-, Wärmebehandlungs- und Prüfablauf für Balligverzahnte Kupplung

Die Route führt Balligverzahnte Kupplung von Zeichnungs- und Werkstoffprüfung über Rohteilvorbereitung, CNC-Vorbearbeitung, Funktionsbearbeitung, Wärmebehandlung, Nachprüfung und Fertigbearbeitung bis Montage und Freigabe. Maßgeblich ist die freigegebene Zeichnung.

Flussdiagramm zur Fertigung und Prüfung von Balligverzahnte Kupplung — Typische Bearbeitungs- und Wärmebehandlungsroute für Balligverzahnte Kupplung; zeichnungsabhängige Schritte erfolgen erst nach technischer Freigabe.

01. Betriebsdaten- und Zeichnungsprüfung: Vor Freigabe werden Drehmoment, Drehzahl, Wellenanschlüsse, zulässiger Versatz, Abnahmekriterien und Zeichnung bestätigt.
02. Werkstoffzeugnis- und Rohteilprüfung: Werkstoffidentität, Zeugnis, Schmelzennummer, Rohteilmaße und vorgegebener Schmiede-, Guss- oder Stabstahlweg werden geprüft.
03. Zuschnitt und Vorbereitung von Schmiede-/Gussteilen: Material wird zugeschnitten oder als Schmiede-/Gussteil vorbereitet; Zunder wird entfernt, Kennzeichnung übertragen und Aufmaß belassen.
04. CNC-Vordrehen von Naben und Hülse: Auf CNC- oder Karusselldrehmaschinen werden Stirnflächen, Außendurchmesser, Bohrungen und Bezugsschultern mit Wärmebehandlungs- und Fertigaufmaß vorgedreht.
05. Wälzfräsen/Stoßen von balliger Außen- und Gegenverzahnung: Die genannten Verzahnungen, Nuten, Bohrungen, Keilwellen oder Mechanikmerkmale werden durch Drehen, Fräsen, Wälzfräsen, Stoßen, Bohren, Spindeln oder Schleifen gefertigt.
06. Prüfung von Maßen, Aufmaß und Bezügen vor Wärmebehandlung: Vor der Wärmebehandlung werden Bezugsmaße, Zahndicke, Lochlage, Aufmaß und Sichtprüfung zur Verzugskontrolle dokumentiert.
07. Normalisieren/Vergüten und Zahnflankenhärten nach Zeichnung: Zahnradrohlinge werden vorgeschrieben normalisiert oder vergütet; bei geforderter Flankenhärtung folgen freigegebenes Induktivhärten, Aufkohlen oder Nitrieren sowie Anlassen und Chargennachweis.
08. Nachprüfung von Härte, Verzug und ZfP: Härte, gegebenenfalls Einsatzhärtetiefe, Verzug und Oberfläche werden geprüft; UT, MT oder PT erfolgt bei Forderung vor der Fertigbearbeitung.
09. Fertigbearbeitung von Bohrung, Nut und Passung: Bezugs- und Passflächen werden fertiggedreht oder geschliffen; Bohrungen, Nuten, Keilwellen, Dichtsitze und Montageflächen werden auf Freigabetoleranz gefertigt.
10. Prüfung von Zahnkontakt, Rundlauf und Montage: Maße, Rundlauf, Zahn- oder Bauteilpassung und kontrollierte Montage werden geprüft; Schmierung, Schrauben, Wuchtung oder Funktion werden produktspezifisch dokumentiert.
11. Endprüfung, Kennzeichnung und Freigabe: Erst nach vollständigen Nachweisen und Abnahmeergebnissen folgen Endprüfung, Kennzeichnung, Korrosionsschutz und Verpackung.

Dokumentierte technische Daten

Angaben für die Auslegung

Die endgültige Auslegung basiert auf realen Antriebsdaten und der freigegebenen Zeichnung. Fehlende Werte können technisch geprüft werden.

Zeichnung hochladen und Angebot anfragen

01Erforderliches Drehmoment oder Motorleistung und Betriebsfaktor
02Drehzahl, Spitzenlast, Starts und Reversierbetrieb
03Wellendurchmesser d1/d2, Passfedernuten und Passungen
04DBSE, Gesamtlänge und verfügbarer Einbauraum
05Temperatur, Staub, Feuchte, Korrosion und Wartungszugang
06Vorhandene Zeichnung, Altteilfoto, Typenschild oder Messmaße

Dokumentierte technische Daten

Modell- und Maßdaten

Nutzen Sie jede Katalogzeichnung zusammen mit der zugehörigen HTML-Tabelle. Endgültige Werte richten sich nach der freigegebenen Projektzeichnung.

GIICL balligverzahnte Kupplung Datentabelle

GIICL balligverzahnte Kupplung Maßzeichnung mit Bohrung, Außendurchmesser, Länge und Einbauprüfpunkten — Zu bestätigende Strukturmaße

Auf kleineren Bildschirmen horizontal wischen.

Modell	Nenndrehmoment Tn kN·m	zulässige Drehzahl n r/min	Bohrungsdurchmesser	Bohrungslänge L		Hauptabmessungen mm								Gewicht kg
Modell	Nenndrehmoment Tn kN·m	zulässige Drehzahl n r/min	d1,d2	Y	J1	D	D1	D2	C	H	A	B	e	Gewicht kg
			16,18,19	42	-									5.1
GIICL1	0.4	4000	20,22,24	52	38	103	71	50	8	2	36	76	38	3
			25,28	62	44									3.1
			30,32,35	82	60									3.6
			20,22,24	52	-									4.9
GIICL2	0.71	4000	25,28	62	44	115	83	60	8	2	42	88	42	4.5
			30,32,35,38	82	60									5.1
			40,42,45	112	84									6.2
			22,24	52	-									7.5
GIICL3	1.12	4000	25,28	62	44	127	95	75	8	2	44	90	42	7
			30,32,35,38	82	60									6.9
			40,42,45,48,50,55,56	112	84									8.6
			38	82	60									10.1
GIICL4	1.8	4000	40,42,45,48,50,55,56	112	84	149	116	90	8	2	49	98	42	12.2
			60,63,65	142	107									14.5
GIICL5	3.15	4000	40,42,45,48,50,55,56	112	84	167	134	105	10	2.5	55	108	42	16.4
			60,63,65,70,71,75	142	107									19.6
			45,48,50,55,56	112	84									22.1
GIICL6	5.00	4000	60,63,65,70,71,75	142	107	187	153	125	10	2.5	56	110	42	26.5
			80,85,90	172	132									31.2
			50,55,56	112	84									27.6
GIICL7	7.1	3750	60,63,65,70,71,75	142	107	204	170	140	10	2.5	60	118	42	33.1
			80,85,90,95	172	132									39.2
			100,(105)	212	167									47.5
			55,56	112	84									35.5
GIICL8	10.00	3300	60,63,65,70,71,75	142	107	230	186	155	12	3	67	142	47	42.3
			80,85,90,95	172	132									49.7
			100,110,(115)	212	167									60.2
			60,63,65,70,71,75	142	107									55.6
GIICL9	16	3000	80,85,90,95	172	132	256	212	180	12	3	69	146	47	65.6
			100,110,120,125	212	167									79.6
			130,(135)	252	202									95.8
			65,70,71,75	142	107									72
GIICL10	22.4	2650	80,85,90,95	172	132	287	239	200	14	3.5	78	164	47	84.4
			100,110,120,125	212	167									101
			130,140,150	252	202									119
			70,71,75	142	107									97
			80,85,90,95	172	132									114
GIICL11	35.5	2350	100,110,120,125	212	167	325	276	235	14	3.5	81	170	47	138
			130,140,150	252	202									161
			160,170,(175)	302	242									189
			75	142	107									128
			80,85,90,95	172	132									150
GIICL12	50	2100	100,110,120,125	212	167	362	313	270	16	4	89	190	49	205
			130,140,150	252	202									213
			160,170,180	302	242									248
			190,200	352	282									285
			150	252	202									269
GIICL13	71	1850	160,170,180,(185)	302	242	412	350	300	18	4.5	98	208	49	315
			190,200,220,(225)	352	282									360
			170,180,(185)	302	242									421
GIICL14	112	1650	190,200,220	352	282	462	418	335	22	5.5	172	296	63	476
			240,250	410	330									544
			190,200,220	352	282									608
GIICL15	180	1500	240,250,260	410	330	512	465	380	22	5.5	182	316	63	696
			280,(285)	470	380									786
			220	352	282									799
GIICL16	250	1300	240,250,260	410	330	580	522	430	28	7	209	354	67	913
			280,300,320	470	380									1027
			250,260	410	330									1176
GIICL17	355	1200	280,(290),300,320	470	380	644	582	490	28	7	198	364	67	1322
			340,360,(365)	550	450									1532
			280,(295),300,320	470	380									1698
GIICL18	500	1050	340,360,380	550	450	726	654	540	28	8	222	430	75	1948
			400	650	540									2278
			300,320	470	380									2249
GIICL19	710	950	340,(350),360,380,(390)	550	450	818	748	630	32	8	232	440	75	2591
			400,420,440,450,460,(470)	650	540									3026
			360,380,(390)	550	450									3384
GIICL20	1000	800	400,420,440,450,460	650	540	928	838	720	32	10.5	247	470	75	3984
			480,500											3984
			530,(540)	800	680									4430
			400,420,440,450,460	650	540									4977
GIICL21	1400	750	480,500			1022	928	810	40	11.5	255	490	75	4977
			530,560,600	800	680									6152
			450,460,480,500	650	540									6318
GIICL22	1800	650	530,560,600,630	800	680	1134	1036	915	40	13	262	510	75	7738
			670,(680)	900	780									7738
GIICL23	2500	600	530,560,600,630	800	680	1282	1178	1030	50	14.5	299	580	80	10013
			670,(700),710,750,(770)	900	780									11553
			560,600,630	800	680									12915
GIICL24	3550	550	670,(700),710,750	900	780	1428	1322	1175	50	16.5	317	610	80	15015
			800,850	1000	880									16615
			670,(700),710,750	900	780									19837
GIICL25	4500	460	800,850	1000	880	1644	1538	1390	50	19	325	620	80	22381
			900,950	-	980									24765
			1000,(1040)	-	1000									27797

Dokumentierte technische Daten

Produktunterlagen und Zeichnungen

Es werden nur aktuell zugeordnete Dateien angezeigt. Nicht gelistete Versionen können mit Modell- und Projektdaten angefragt werden.

Dokumentierte technische Daten

Auswahlleitfäden und Technikartikel

Balligverzahnte Kupplung für Becherwerk | AuswahlleitfadenBalligverzahnte Kupplung für Becherwerk: Drehmoment, Drehzahl, Bohrung, Passfedernut, Last, Ausrichtung, Wartung, Angeb…Balligverzahnte Kupplung für Sintermaschinen-Hauptantrieb | AuswahlleitfadenBalligverzahnte Kupplung für Sintermaschinen-Hauptantrieb: Drehmoment, Drehzahl, Bohrung, Passfedernut, Last, Ausrichtu…Balligverzahnte Kupplung für Konverter-Kippantrieb | AuswahlleitfadenBalligverzahnte Kupplung für Konverter-Kippantrieb: Drehmoment, Drehzahl, Bohrung, Passfedernut, Last, Ausrichtung, War…

FAQ

FAQ zur Produktauslegung

Kann dieses Kupplungsmodell nach Zeichnung oder Altteil gefertigt werden?

Ja. Bohrung, Passfedernut, Werkstoff, Wärmebehandlung, Wuchtgüte, Oberfläche und Exportverpackung können nach Zeichnung oder Altteilfoto bestätigt werden.

Welche Angaben werden vor dem Angebot benötigt?

Bitte Drehmoment oder Motorleistung, Drehzahl, Wellendurchmesser, Passfedernut, Anlagentyp, Betriebsbedingung, Menge, Zeichnung oder Altteilfoto senden.

Kann es eine importierte Kupplungsmarke ersetzen?

Der Ersatz wird nach Prüfung von Abmessungen, Drehmoment, Werkstoff, Einbauraum und Betriebsbedingung bewertet. Vor Fertigung ist die Endzeichnung zu bestätigen.

Für welche Anlagen und Betriebsbedingungen eignet sich dieses Modell?

Empfohlen für Walzwerke, Krane, Bergbauantriebe und Hafenumschlaganlagen.

Was ist bei Montage und Wartung zu prüfen?

Bei der Montage sind Ausrichtung, Bohrungs- und Passfedersitz, Schrauben, Dichtungen und die vorgeschriebene Schmierung zu prüfen. Bei Wartungen Zahnkontakt, Schmierstoffzustand und Geräusche kontrollieren.
