Arbeitswinkel einer Gelenkwellenkupplung: 6 Prüfungen

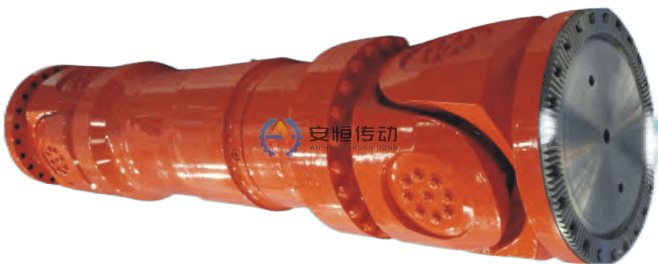

Was bedeutet der Arbeitswinkel bei einer Gelenkwellenkupplung?
Der Arbeitswinkel ist der Winkel zwischen den Mittellinien der verbundenen Wellen, während die Gelenkwellenkupplung Drehmoment überträgt. Er ist nicht identisch mit dem Winkel, der bei stillstehender, unbelasteter Maschine gemessen wird. Eine sichere Auswahl muss Arbeitswinkel, Drehzahl, Längenausgleich, Drehmoment, Flanschverbindung und Zugang zur Schmierung gleichzeitig berücksichtigen.
Kurzantwort: Vor der Bestellung einer Gelenkwelle oder Gelenkwellenkupplung sind der maximale Arbeitswinkel in der Betriebsstellung, die Winkeländerung über den Hub, die erforderliche Teleskoplänge, Wellendrehzahl, Drehmoment, Zentrierbund und Lochkreis der Flansche zu bestätigen. Kreuzgelenklager und Rohrbaugruppe müssen gegen die reale Einbaulage und nicht nur gegen das Motortypenschild geprüft werden.
1. Winkel in der tatsächlichen Betriebsstellung messen
Messen Sie den Winkel zwischen Antriebs- und Abtriebswelle in der Stellung, in der die Maschine Last überträgt. Bei einem Walzwerk kann sich der Winkel ändern, wenn Gerüst, Anstellung, Richtmaschine oder Teleskopwelle bewegt werden. Erfassen Sie Kaltstellung, Warmstellung und die maximale Stellung während der Verstellung. Eine einzige Messung in der Werkstatt kann die lebensdauerbestimmende Bedingung verfehlen.
Geben Sie an, ob der Winkel konstant ist, schwingt oder sich kontinuierlich ändert. Eine Gelenkwellenkupplung in einem langen Wellenstrang kann außerdem eine Teleskopverzahnung für den Axialversatz benötigen. Der Artikel zur Gelenkwellenkupplung am Vorgerüst und der Artikel zur Gelenkwellenkupplung am Fertiggerüst behandeln engere Anwendungen in Stahlwerken; dieser Leitfaden konzentriert sich auf die Messlogik vor dem Angebot.
2. Drehmoment und Drehzahl an der Kupplungswelle bestätigen
Die Motorleistung allein bestimmt nicht die Belastung der Gelenkwelle. Ermitteln Sie die Drehzahl an der Kupplungswelle hinter dem Getriebe und berechnen Sie das stationäre Drehmoment mit T = 9550P / n, wobei P die übertragene Leistung in kW und n die Wellendrehzahl in r/min ist. Prüfen Sie anschließend kurzzeitige Spitzen durch Anlauf, Reversieren, Bremsen, Biss, Blockieren und Torsionsschwingungen.
Kreuzgelenk, Gabeln, Flanschschrauben und Verzahnung müssen denselben Lastfall übertragen. Wenn Spitzendrehmomentdaten fehlen, kennzeichnen Sie die Schätzung als technische Annahme und stimmen Sie sie mit dem Anlagenplaner ab. Vergrößern Sie die Kupplung nicht, ohne Welle, Lager, Schutz und Flansch-Schnittstellen zu prüfen, die den Lastpfad aufnehmen.
3. Teleskopbewegung und Verzahnungslänge prüfen
Eine Gelenkwellenkupplung muss sich bei der Bewegung der Maschine verkürzen oder verlängern können. Geben Sie den minimalen und maximalen Abstand der Wellenenden, den erforderlichen Teleskophub, die Verzahnungseingriffslänge an beiden Endlagen und die Stellung mit dem höchsten Drehmoment an. Ein zu kurzer Eingriff kann Kantenbelastung, Fretting oder eine geringere wirksame Drehmomentkapazität verursachen.
Die Anfrage sollte angeben, ob die Welle horizontal oder vertikal eingebaut ist, ob sie durch ein Lager abgestützt wird und ob die Kupplung durch eine enge Schutzöffnung ausgebaut werden muss. Diese Einbaudaten bestimmen Rohrlänge, Gabelform und Wartungszugang oft stärker als der Nenncode der Baureihe.
4. Flansch-, Zentrierbund- und Lochkreis-Schnittstellen prüfen
Erfassen Sie an beiden Enden Zentrierdurchmesser, Lochkreisdurchmesser, Anzahl und Größe der Schrauben, Planlauf, Flanschdicke und Montagerichtung. Prüfen Sie außerdem den verfügbaren Schraubenschlüsselraum und ob der vorhandene Flansch wiederverwendet werden kann. Eine Gelenkwellenkupplung mit passendem Arbeitswinkel ist dennoch ungeeignet, wenn Zentrierbund oder Lochkreis ohne Änderung vor Ort nicht ausgerichtet werden können.
Bei importierten oder abgekündigten Antrieben sollten die Fotos den vollständigen Flansch, die Wellenabstützung, den Schutz und den Ausbauweg zeigen. Wurde das Altteil repariert oder neu gebohrt, trennen Sie aktuell gemessene Maße von der ursprünglichen Zeichnung. Eine kundenspezifische Ersatzkupplung kann die Schnittstelle erhalten, aber die Zeichnung muss Lastpfad und Auswuchtanforderungen festlegen.
5. Kreuzgelenklager, Auswuchtung und Schmierung festlegen
Größe und Anordnung der Kreuzgelenklager müssen zu Arbeitswinkel, Drehzahl, Lastspiel und erwarteter Verschmutzung passen. Geben Sie an, ob Nachschmierstellen, abgedichtete Kreuzgelenklager, eine bestimmte Auswuchtgüte oder ein Auswuchtprotokoll für die komplette Baugruppe erforderlich sind. Bei höherer Drehzahl können Unwucht oder ein verschlissenes Lager Schwingungen verursachen, die nicht allein dem Arbeitswinkel zugeschrieben werden dürfen.
Bei der Inspektion sind Lagertemperatur, Fettaustritt, Spiel der Nadellager, Risse an Gabeln, Spuren an den Flanschschrauben, Verschleiß der Verzahnung und Planlauf des Rohres zu prüfen. Notieren Sie Winkel und Drehzahl, wenn ungewöhnliche Schwingungen auftreten. Die Produktseite der Gelenkwellenkupplung beschreibt die Produktfamilie; die endgültigen Betriebsgrenzen kommen aus der gewählten Zeichnung.
6. Eine RFQ für eine sichere Auswahl vorbereiten
Senden Sie Anlagenname und Einbauort, Leistung, Drehzahl der Kupplungswelle, Betriebsdrehmoment, maximalen Arbeitswinkel, Winkeländerung, Teleskophub, minimalen Verzahnungseingriff, Zentrierungen, Lochkreise, Wellenabstützung, Umgebungsbedingungen, Menge und Fotos. Fügen Sie den geplanten Stillstandstermin und die Ausbaurichtung der alten Welle hinzu.
Bei Walzwerksprojekten sollten außerdem Gerüst- oder Richtmaschinenposition, Warmfluchtung, Biss- oder Reversierhistorie sowie frühere Ausfälle von Kreuzgelenklagern oder Verzahnungen angegeben werden. So kann Anheng eine Standard-Gelenkwellenkupplung mit einer kundenspezifischen Schnittstelle vergleichen, statt eine Wellenlänge aus unvollständigen Daten zu schätzen.
Häufige Fehler bei der Auswahl des Arbeitswinkels
- Den Stillstandswinkel verwenden und den maximalen Betriebswinkel ignorieren.
- Das Drehmoment aus der Motorleistung berechnen, ohne die Drehzahl an der Kupplungswelle zu verwenden.
- Teleskophub oder minimalen Verzahnungseingriff in der Zeichnung weglassen.
- Nur den Kupplungskörper prüfen, nicht Zentrierbund, Schrauben, Lager und Schutz.
- Eine ballige oder gelenkige Ausführung als Erlaubnis verstehen, die gewählte Winkelgrenze zu überschreiten.
FAQ
Ist der Arbeitswinkel der einzige Auswahlparameter?
Nein. Der Arbeitswinkel muss mit Drehmoment, Drehzahl, Winkeländerung, Längenausgleich, Verzahnungseingriff, Flansch-Schnittstellen, Auswuchtung und Schmierung geprüft werden. Der maximale Wert in der realen Betriebsstellung ist aussagekräftiger als eine einzelne unbelastete Messung.
Welche Angaben werden für ein Angebot einer Gelenkwelle benötigt?
Geben Sie Leistung, Drehzahl an der Kupplungswelle, Betriebsdrehmoment, maximalen Winkel, Teleskophub, Zentrierungen und Lochkreise, Wellenabstützung, Einbaufotos, Menge und gewünschte Lieferzeit an. Für Ersatzteile ist eine bemaßte Skizze vorzuziehen.
Kann ein vorhandener Flansch wiederverwendet werden?
Manchmal, aber Zentrierung, Lochbild, Planlauf, Werkstoff, Lastpfad und Auswuchtung müssen verifiziert werden. Die Wiederverwendung darf nicht allein aus einem ähnlich aussehenden Foto abgeleitet werden.
