Accouplement industriel

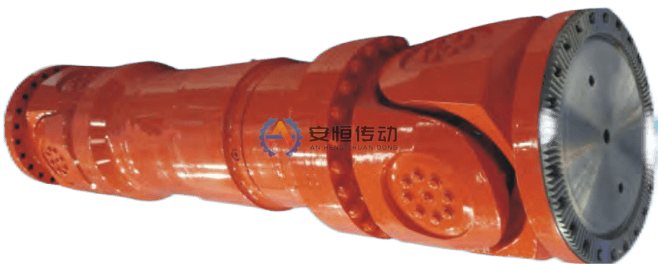

Accouplement à cardan

Pour entraînements principaux de laminoirs, dresseuses et longues lignes d’arbres; compensation de grands angles de travail avec transmission de couple lourd.

Séries: SWC
Entrées de modèles: 22
Tableaux HTML: 2
Plans / fichiers: 4

Envoyer un plan et demander un devis Poser une question sur WhatsApp Voir les tableaux de modèles

Pas de plan ? Envoyez des photos de l’ancienne pièce, la plaque signalétique et les cotes d’arbre.

Données techniques documentées

Présentation et domaine d’application

Les accouplements à cardan transmettent le couple entre arbres avec grand angle de travail ou longue distance entre arbres. Ils conviennent aux entraînements principaux de laminoirs, dresseuses, grues et machines lourdes où le désalignement angulaire, le déplacement axial ou les variations de position sont inévitables. Confirmez le couple, la vitesse, l’angle de travail, les brides, la longueur télescopique et la lubrification.

Utilisation typique

Recommandé pour entraînements principaux de laminoirs, dresseuses et longues lignes d’arbres.

Points de sélection

Avant le choix, confirmer couple, vitesse, diamètre d’arbre, rainure de clavette, facteur de service, désalignement et environnement.

Options sur mesure

Alésage, rainure de clavette, matière, traitement thermique, équilibrage dynamique, surface et emballage d’exportation sont personnalisables.

Matière et contrôle

Matières courantes : acier 45, 42CrMo ou nuance spécifiée; rapports de contrôle disponibles sur demande.

Maîtrise de fabrication

Usinage, traitement thermique et contrôle : Accouplement à cardan

La gamme suit Accouplement à cardan depuis la revue du plan et de la matière jusqu’à la préparation de l’ébauche, l’usinage CNC, le traitement thermique, le recontrôle, la finition, le montage et la libération. Le plan approuvé définit la matière et le traitement exacts.

Organigramme de fabrication et de contrôle de Accouplement à cardan — Gamme type d’usinage et de traitement thermique pour Accouplement à cardan; les opérations liées au plan sont lancées après validation technique.

01. Revue des données de service et du plan: Avant lancement, confirmer le couple, la vitesse, les interfaces d’arbre, le désalignement admissible, les critères de réception et le plan.
02. Contrôle du certificat matière et de l’ébauche: Vérifier l’identification matière, le certificat, le numéro de coulée, les dimensions et la filière ébauche forgée, moulée ou en barre.
03. Débit et préparation des ébauches forgées/moulées: Débiter la matière ou préparer l’ébauche forgée/moulée, enlever la calamine, reporter la traçabilité et conserver les surépaisseurs.
04. Ébauche CNC des faces, diamètres et alésages: Ébaucher sur tour CNC ou vertical les faces, diamètres, alésages et épaulements de référence, avec surépaisseur pour traitement thermique et finition.
05. Usinage des fourches/brides et fraisage/brochage des cannelures: Réaliser les dentures, rainures, perçages, cannelures ou fonctions mécaniques indiquées par tournage, fraisage, taillage, brochage, alésage ou rectification.
06. Tournage des tourillons du croisillon et préparation des roulements: Fabriquer ou contrôler le ressort, la broche, le roulement, l’élément de friction ou l’élastomère selon la spécification, avec traçabilité si requise.
07. Trempe-revenu des fourches et durcissement des tourillons: Tremper et revenir les fourches ou arbres cannelés, puis durcir les portées du croisillon par induction ou cémentation approuvée et effectuer le revenu.
08. Recontrôle de dureté, déformation et CND: Contrôler la dureté, la profondeur durcie si applicable, les déformations et l’état de surface; réaliser UT, MT ou PT si requis avant finition.
09. Finition des alésages, rainures et ajustements: Finir par tournage ou rectification les références et ajustements, puis aléser les arbres et usiner rainures, cannelures, portées de joint ou interfaces aux tolérances approuvées.
10. Contrôle de l’articulation, du faux-rond et de l’assemblage: Vérifier dimensions, faux-rond, contact denté ou ajustement des composants et montage maîtrisé; consigner lubrification, serrage, équilibrage ou essais fonctionnels applicables.
11. Contrôle final, marquage et libération: Après validation des enregistrements et résultats de réception, effectuer contrôle final, marquage de traçabilité, protection anticorrosion et emballage.

Données techniques documentées

Informations à confirmer pour le choix

Le choix final repose sur les données réelles de transmission et le plan approuvé. Les valeurs inconnues peuvent être examinées par notre équipe technique.

Envoyer un plan et demander un devis

01Couple requis ou puissance moteur et facteur de service
02Vitesse, charge de pointe, démarrages et inversions
03Diamètres d1/d2, rainures de clavette et ajustements
04DBSE, longueur totale et espace de montage
05Température, poussière, humidité, corrosion et accès maintenance
06Plan existant, photo ancienne pièce, plaque ou cotes relevées

Données techniques documentées

Données de modèles et dimensions

Utilisez chaque plan catalogue avec son tableau HTML. Le couple, la vitesse, l’alésage, la matière et l’ajustement définitifs restent soumis au plan approuvé.

SWC accouplement à cardan - tableau des dimensions

Source: JB5513-91

SWC accouplement à cardan plan dimensionnel avec alésage, diamètre extérieur, longueur et points de montage — Dimensions structurelles à confirmer

Sur petit écran, faites glisser horizontalement.

Modèle	Diamètre de rotation D	Couple nominal Tn kN·m	Couple de fatigue Tk kN·m	Angle d’axe β≤	Dimensions principales mm
Modèle	Diamètre de rotation D	Couple nominal Tn kN·m	Couple de fatigue Tk kN·m	Angle d’axe β≤	D1	D2 H7	D3	L1	n-d	E	E1	b H9	h/2
SWC100	100	1.25	0.63	25°	84	57	60	55	6-9	7	2.5	-	-
SWC120	120	2.5	1.25	25°	102	75	70	65	8-11	8	2.5	-	-
SWC150	150	5	2.5	25°	130	90	89	80	8-13	10	3.0	-	-
SWC180	180	12.5	6.3	25°	155	105	114	110	8-17	17	5.0	-	-
SWC225	225	40	20	15°	196	135	152	120	8-17	20	5.0	32	9.0
SWC250	250	63	31.5	15°	218	150	168	140	8-19	25	6.0	40	12.5
SWC285	285	90	45	15°	245	170	194	160	8-21	27	7.0	40	15.0
SWC315	315	125	63	15°	280	185	219	180	10-23	32	8.0	40	15.0
SWC350	350	180	90	15°	310	210	267	194	10-23	35	8.0	50	16.0
SWC390	390	250	125	15°	345	235	267	215	10-25	40	8.0	70	18.0
SWC440	440	355	180	15°	390	255	325	260	16-28	42	10.0	80	20.0
SWC490	490	500	250	15°	435	275	325	270	16-31	47	12.0	90	22.5
SWC550	550	710	355	15°	492	320	426	305	16-31	50	12.0	100	22.5
SWC620	620	1000	500	15°	555	380	426	340	10-38	55	12.0	100	25.0

SWC accouplement à cardan - tableau des dimensions

Source: JB5513-91

Sur petit écran, faites glisser horizontalement.

Type	Paramètre	Diamètre de rotation D
Type	Paramètre	100	120	150	180	225	250	285	315	350	390	440	490	550	620
BH	Longueur minimale Lmin	410	485	590	860	920	1035	1190	1315	1410	1590	1875	1985	2300	-
BH	Masse (kg)	7	12	26	75	130	180	273	389	601	758	1210	1602	2503	-
BH	Course télescopique LS	55	80	80	100	140	140	140	140	150	170	190	190	240	-
BF	Longueur minimale Lmin	-	-	-	810	920	1035	1190	1315	1410	1590	1875	1985	2300	2500
BF	Masse (kg)	-	-	-	90	148	210	315	440	662	857	1380	1730	2667	3367
BF	Course télescopique LS	-	-	-	100	140	140	140	140	150	170	190	190	240	240
DH	Longueur minimale Lmin	-	-	-	550	640	735	880	980	1070	1200	-	-	-	-
DH	Masse (kg)	-	-	-	62	102	148	240	350	500	655	-	-	-	-
DH	Course télescopique LS	-	-	-	40	70	70	80	90	90	90	-	-	-	-
CH	Longueur minimale Lmin	-	-	-	925	1080	1215	1475	1600	1715	1845	2110	2220	2585	-
CH	Masse (kg)	-	-	-	103	180	230	350	510	820	960	1530	1760	3000	-
CH	Course télescopique LS	-	-	-	200	200	300	400	400	400	400	400	400	500	-
WH	Longueur minimale Lmin	243	307	350	480	520	620	720	805	875	955	1155	1205	1355	-
WH	Masse (kg)	5	8.5	20	52	85	144	215	302	415	566	870	1140	1630	-
WF	Longueur minimale Lmin	-	-	-	560	610	715	810	915	980	1100	1290	1360	1510	1690
WF	Masse (kg)	-	-	-	58	104	150	240	332	452	668	980	1274	1763	2442
WD	Longueur L	-	-	-	440	480	560	640	720	776	860	1040	1080	1220	1360
WD	Masse (kg)	-	-	-	60	90	140	201	291	395	554	854	1156	1624	2220
Masse supplémentaire par 100 mm	kg/100mm	0.35	0.55	0.85	2.8	4.9	5.4	6.3	8	15	15	21.7	21.7	34	34
