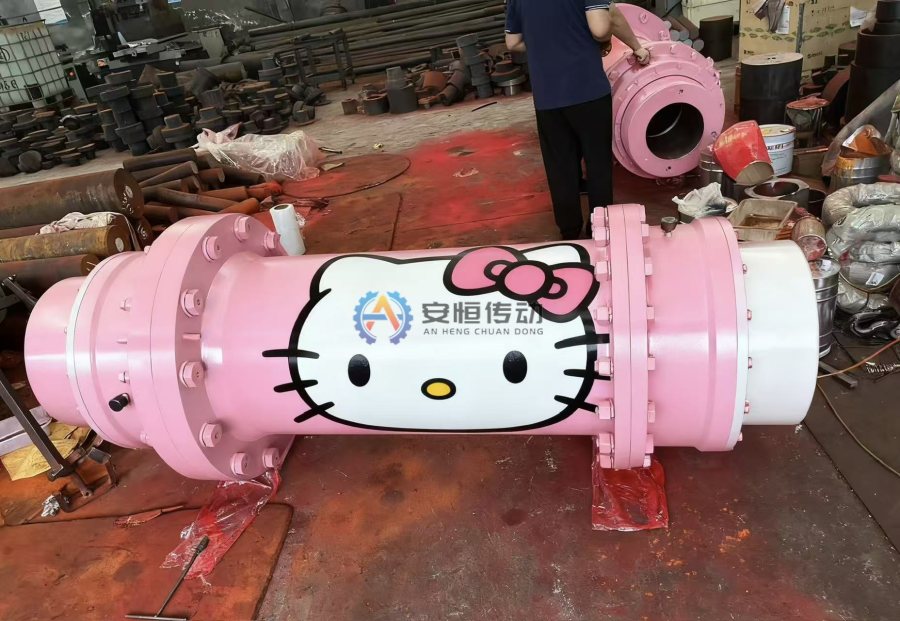

Kupplung nach Zeichnung fertigen: Von der Zeichnungsprüfung bis zu den Prüfunterlagen
Wann ist eine Fertigung nach Zeichnung sinnvoll?
Wenn ein Standardmodell aus dem Katalog die Anforderungen an Wellenbohrung, Flansch, Bremstrommel, Zwischenstück, Einbauraum oder die Schnittstellen einer Altanlage nicht erfüllt, kommt eine Kundenspezifische Ersatzkupplung infrage. Typische Fälle sind der Ersatz abgekündigter Modelle, lokal gefertigte Ersatzteile für importierte Anlagen, Umbauten auf Motoren oder Getriebe anderer Hersteller sowie Sonderflansche oder Wellenanschlüsse für Stahlwerke, Bergwerke und Hafenanlagen.
Ziel der Fertigung nach Zeichnung ist es, Übertragungsfunktion und Schnittstellen wiederherzustellen, nicht das Altteil bedingungslos zu kopieren. Alte Zeichnungen können ohne Revisionsstand sein oder unklare Werkstoffbezeichnungen enthalten; außerdem kann das Altteil nachträglich aufgebohrt oder verschlissen worden sein. Diese Punkte müssen vor Angebot und Fertigungsbeginn geklärt werden.
Schritt 1: Einen eindeutigen Zeichnungsstand festlegen
Reichen Sie eine PDF mit Zeichnungsnummer, Revisionsstand, Datum und Einheiten als verbindliche Lesegrundlage ein. DWG, DXF, STEP oder IGS können zur Übernahme der Geometrie dienen, ersetzen jedoch nicht die von beiden Parteien freigegebene bemaßte Zeichnung. Widersprechen sich Maße in verschiedenen Dateien, ist eine Fragenliste zu erstellen; der Einkäufer muss festlegen, welcher Stand gültig ist. Jede Änderung ist in einer Revisionshistorie zu dokumentieren. So wird vermieden, dass das Angebot auf Stand A, die Fertigung auf Stand B und die Abnahme wiederum auf einem älteren Stand basieren.
Liegt keine vollständige Zeichnung vor, erstellen Sie zunächst mithilfe des Leitfadens zum Vermessen einer alten Kupplung eine Aufmaßskizze und kennzeichnen Sie „gemessene Istwerte“, „rekonstruierte Originalwerte“ und „noch zu bestätigende Werte“ getrennt.
Schritt 2: Funktionsparameter statt nur Geometriemaße prüfen
Der Lieferant muss wissen, welche Last die Kupplung überträgt. Das Grunddrehmoment lässt sich mit `T = 9550P/n` abschätzen. Zusätzlich sind jedoch Anfahren, Bremsen, Reversieren, Stoßlasten, Blockieren durch Material, Betriebsart und Umgebung anzugeben. Bei schnelllaufenden Anlagen sind die höchste Betriebsdrehzahl und die Anforderungen an das dynamische Auswuchten der Gesamtmaschine zu nennen. Bei Schwerlastanlagen ist die Grundlage für das Spitzendrehmoment anzugeben. Konstruktionen mit Bremstrommel oder Sicherheitsfunktion erfordern außerdem eine Beschreibung des Auslöseverhaltens und der Schnittstellen.
| Technischer Bereich | Zeichnung oder Datensatz muss enthalten | Prüfzweck |
|---|---|---|
| Wellenanschluss | Wellendurchmesser, Länge der Wellenbohrung, Passfedernut/Keilwellenprofil/Kegelbohrung, Passung, Rundung an der Wellenschulter | Montage und Drehmomentübertragung sicherstellen |
| Externe Schnittstellen | Gesamtlänge, größter Außendurchmesser, Flanschzentrierbund, Bohrungsanordnung, Wellenendabstand (DBSE) | Kompatibilität mit Altanlage und Schutzhaube gewährleisten |
| Last und Betriebsbedingungen | Motorleistung, Betriebsdrehzahl, Spitzenlast, Start-Stopp-Betrieb, Reversieren, Umgebung | Eignung von Konstruktion und Baugröße prüfen |
| Werkstoff und Verfahren | Werkstoffbezeichnungssystem, Bereiche der Wärmebehandlung, Oberflächenanforderungen | Unklare Angaben wie „gleichwertiger Werkstoff“ vermeiden |
| Genauigkeitsanforderungen | Kritische Toleranzen, geometrische Bezugsflächen, Rundlauf, Anforderungen an das dynamische Auswuchten | Einheitliche Bezugsgrundlage für Fertigung und Abnahme schaffen |
| Prüfunterlagen | Maßprotokoll, Werkstoffnachweis, Prüfumfang, Berichtssprache | Lieferumfang vor der Angebotserstellung eindeutig festlegen |
Schritt 3: Werkstoff, Wärmebehandlung und Prüfung als abnahmefähige Anforderungen formulieren
„Hochfest“, „verschleißfest“ und „nach internationaler Norm“ sind keine hinreichenden technischen Anforderungen. Anzugeben sind Werkstoffbezeichnung und zugrunde liegendes Werkstoffsystem, die wärmezubehandelnden Bereiche, die Bezugsnorm für die zu kontrollierenden Eigenschaften oder Härtebereiche, Toleranzen kritischer Maße sowie die Prüfverfahren. Ist die ursprüngliche Werkstoffbezeichnung nicht direkt beschaffbar, muss der Lieferant eine Alternative vorschlagen. Beide Parteien vergleichen chemische Zusammensetzung, mechanische Eigenschaften, Wärmebehandlungszustand und Einsatzrisiken und geben den Ersatz anschließend schriftlich frei.
Werden Werkstoffzeugnisse, Maßprüfungen, zerstörungsfreie Prüfungen, dynamisches Auswuchten oder die Anwesenheit eines unabhängigen Prüfers verlangt, sind Bauteilumfang, Stichproben- oder Vollprüfung, Abnahmekriterien, Berichtsinhalte und Kosten festzulegen. Beschreibungen aus Werbeunterlagen dürfen ohne echte Prüf- oder Qualifikationsnachweise nicht als Lieferbeleg gelten.
Schritt 4: Fertigungszeichnung freigeben und Änderungen kontrollieren
Die vor Fertigungsbeginn freizugebende Zeichnung muss Wellenbohrung, Passfedernut, Gesamtlänge, Flanschbohrungsanordnung, Zentrierbund, Werkstoff, Wärmebehandlung, Oberflächenbehandlung, Drehrichtung und weitere kritische Punkte eindeutig ausweisen. Mit der Zeichnungsfreigabe legt der Einkäufer Schnittstellen und Abnahmegrundlage fest; sie entbindet den Lieferanten jedoch nicht von seiner Verantwortung für die Herstellbarkeit. Müssen Maße, Werkstoffe oder Verfahren während der Fertigung geändert werden, ist zuerst eine Änderungsmitteilung auszustellen. Auswirkungen auf Lieferzeit, Preis und Funktion sind zu bewerten, bevor der Revisionsstand aktualisiert wird.
Bei kundenspezifischen Bauteilen mit hohem Risiko oder erstmaliger Fertigung können beide Parteien die Prüfung eines Erstmusters oder bestimmter Zwischenstände vereinbaren. Ob eine statische Probemontage, zerstörungsfreie Prüfung, dynamisches Auswuchten oder eine andere Verifizierung erforderlich ist, richtet sich nach Betriebsbedingungen und Vertrag. Ein nachträglicher Anspruch, alle diese Leistungen seien automatisch enthalten, ist nicht gerechtfertigt.
Schritt 5: Vor dem Versand ein rückverfolgbares Dokumentationspaket zusammenstellen
Je nach Vertrag kann das Dokumentationspaket die endgültig freigegebene Zeichnung, Prüfprotokolle, Werkstoffunterlagen, Prüfberichte, Packliste sowie Konservierungs- und Montagehinweise enthalten. Bei Exportprojekten sollten Verpackung, Korrosionsschutz, Versandmarkierung, Dokumentensprache, Handelsklauseln und Empfängerdaten vorab in der Kupplungs-RFQ für internationale Einkäufer festgelegt werden.
Eine aussagekräftige Anfrage enthält mindestens: gültigen Zeichnungsstand, Stückzahl, Anlage und Einbauposition, Motorleistung und Betriebsdrehzahl, Lastcharakteristik, Wellenanschluss, Anforderungen an Werkstoff und Wärmebehandlung, kritische Toleranzen, Prüfunterlagen, Bestimmungsland und gewünschten Liefertermin. Sind die Anfragedaten unvollständig, kann zunächst eine technische Klärung erfolgen; Annahmen dürfen jedoch nicht ungeprüft in die Fertigung übernommen werden.
Benötigen Sie eine technische Auswahl- oder Ersatzprüfung?
Senden Sie Leistung, Drehzahl, Wellendurchmesser, Passfedernut, Einbaumaße, Zeichnungen oder Altteilfotos. Wir prüfen zuerst den Einsatzfall und bestätigen danach Ausführung und Angebot.
