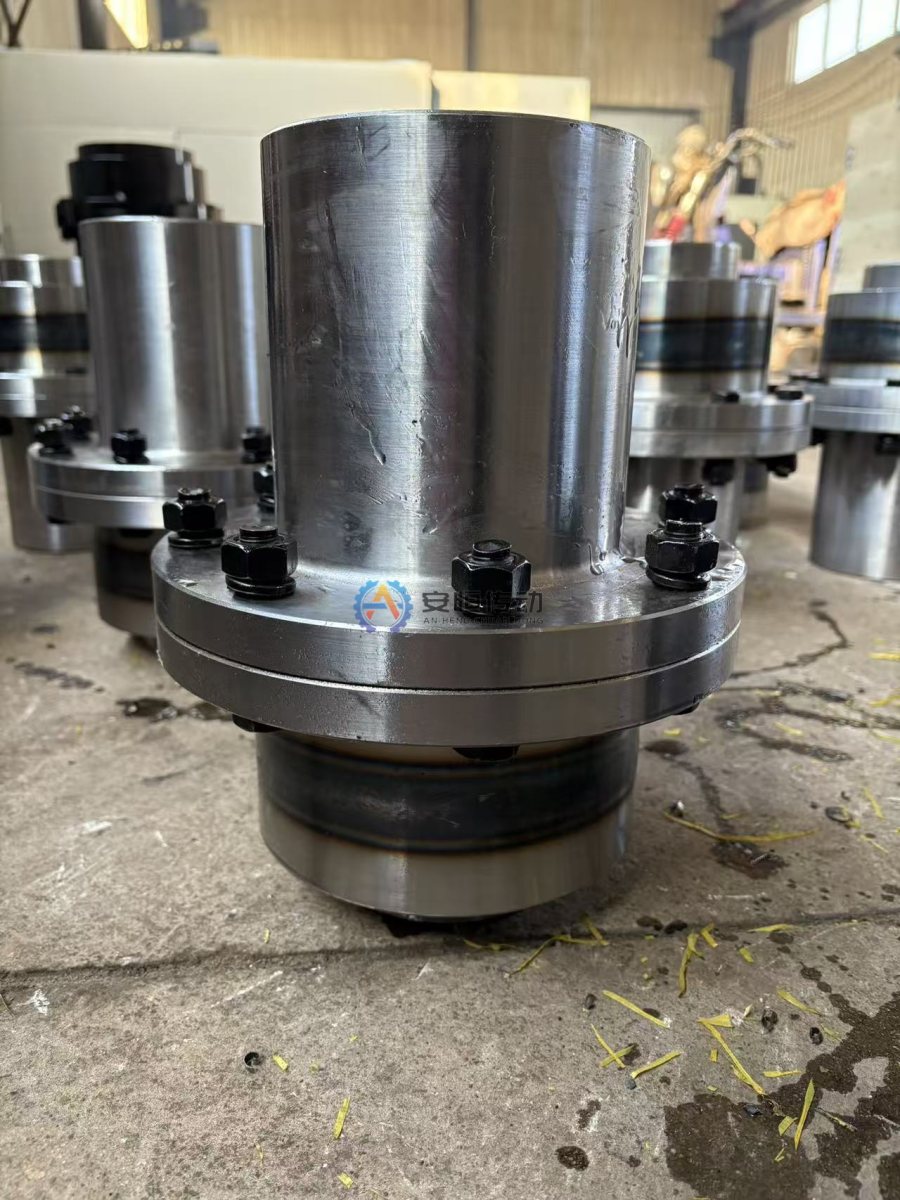

Warum fallen Zahnkupplungen aus? Prüfreihenfolge bei Verschleiß, Schmierung und Versatz
Erst sicher stillsetzen und Spuren sichern – dann zur Demontage
Treten ungewöhnliche Geräusche, Schwingungen, übermäßige Erwärmung, austretendes Schmierfett oder gelockerte Schrauben auf, ist die Anlage nach den betrieblichen Sicherheitsvorgaben stillzusetzen und gegen Wiedereinschalten zu sichern. Zunächst die Einbaulage der Kupplung, die Richtung der Leckage, die Schraubenmarkierungen und Fettspuren im Umfeld fotografieren. Anschließend Last, Drehzahl und Temperaturverlauf sowie den Zeitpunkt des Fehlers – beim Anfahren oder im stationären Betrieb – dokumentieren. Wer sofort reinigt oder die Wellen ohne Befundaufnahme neu ausrichtet, beseitigt die Kontaktspuren, die für die Ursachenanalyse benötigt werden.
Aus den Symptomen Hypothesen ableiten, nicht aus einer einzelnen Verschleißstelle voreilig schließen
| Befund vor Ort | Vorrangiger Verdacht | Zu prüfende Nachweise |
|---|---|---|
| Auf eine Seite der Zahnbreite konzentrierter Verschleiß | Winkelversatz, Axialversatz, thermische Lageänderung | Ausrichtung im kalten und warmen Zustand, Lagerspiel, Lage des Tragbilds |
| Örtlich wiederkehrende Druckstellen am Umfang | Radialversatz, Rundlauffehler, exzentrische Nabe | Rundlauf von Wellenende und Nabe, Passung der Wellenbohrung |
| Riefen oder Fressspuren an den Zahnflanken | Unzureichender Schmierfilm, ungeeigneter Schmierstoff, zu hohe Temperatur | Schmierstoffmenge, Eignung der Viskosität, Betriebstemperatur |
| Grübchenbildung und stetig zunehmendes Spiel | Wechselbeanspruchung, Verunreinigung, unzureichende Tragfähigkeit | Lasthistorie, Abriebpartikel, Feuchtigkeit, Auslegungsreserve |
| Rotbraunes Pulver oder blanke Stellen an der Passfedernut | Mikrobewegungen, lockere Passung, mangelhafter Passfederkontakt | Maße der Wellenbohrung, Kontakt an den Passfederflanken, Zustand der Befestigung |
| Wiederholt gelockerte Schrauben | Schwingungen, falsche Vorspannung, fehlerhafte Flanschanlage | Zustand von Schrauben und Bohrungen, Planlauf, Montageprotokoll |
Mehrere dieser Befunde können gleichzeitig auftreten. Ein Versatz erhöht beispielsweise die örtliche Belastung der Zahnflanken und damit die Temperatur. Die Erwärmung beschleunigt wiederum die Alterung des Schmierstoffs, sodass der Schaden am Ende wie „Verschleiß durch Schmierstoffmangel“ aussieht. Ein Fettwechsel beseitigt daher nur eine Folgeerscheinung und beweist nicht, dass die Schmierung die ursprüngliche Ursache war.
Empfohlene Prüfung in fünf Schritten
1. Sichtprüfung und Montagezustand
Gehäuse, Dichtungen, Verbindungselemente, Positionsmarkierungen, mögliche Kollisionen im Kupplungsumfeld und Schleifspuren innerhalb der Schutzhaube prüfen. Die Einbaulage beider Kupplungshälften, den Abstand der Wellenenden und eine mögliche axiale Verschiebung der Naben kontrollieren. Soll das Altteil untersucht werden, sind Antriebsseite, Abtriebsseite und Einbaurichtung getrennt zu kennzeichnen.
2. Schmierstoff und Eintrittsweg von Verunreinigungen
Schmierstoffsorte, Zeitpunkt des letzten Wechsels und die tatsächlich angewandte Befüllmethode dokumentieren. Eine Probe auf Wasser, Staub, Oxidpartikel und sichtbaren Metallabrieb untersuchen; neues Fett nicht einfach auf unbekannte Verunreinigungen auftragen. Schmierstoffauswahl und Wechselintervall müssen zu Kupplungsbauart, Betriebsdrehzahl, Temperatur und Herstellervorgaben passen. Ein einheitliches Intervall für sämtliche Anlagen ist ungeeignet.
3. Ausrichtung im kalten und warmen Zustand
Winkel-, Radial- und Axiallage getrennt messen und dabei Rohrleitungskräfte, die Wärmeausdehnung des Fundaments und Änderungen der Prozesstemperatur berücksichtigen. Dass die Kupplung einen gewissen Versatz ausgleichen kann, bedeutet nicht, dass die Maschine nicht ausgerichtet werden muss; maßgeblich sind die Grenzwerte der Zeichnung für die jeweilige Baugröße. Ist die Ausrichtung im kalten Zustand jedes Mal korrekt, tritt nach dem Anfahren aber weiterhin eine einseitige Erwärmung auf, sind vor allem Wärmeversatz, Lagerspiel und Fundamentveränderungen zu prüfen.
4. Wellenbohrung, Passfedernut und Rundlauf
Den tatsächlichen Zustand von Wellenende, Nabenbohrung, Passfeder und Passfedernut vermessen und auf Riefen, plastische Verformung, Risse oder Passungsrost untersuchen. Fehlerhafter Planlauf oder Rundlauf an der Nabe kann trotz guter Laserausrichtung eine korrekte Bewegung der Verzahnung verhindern. Die Messliste für alte Kupplungen hilft dabei, nachprüfbare Daten zu sichern.
5. Reale Last und Auslegungsreserve
Anhand der Betriebsdaten prüfen, ob der Fehler bevorzugt beim Anfahren, Bremsen, Reversieren, Materialeinzug oder Blockieren auftritt. Das Grunddrehmoment lässt sich mit `T = 9550P/n` abschätzen; Stoßspitzen und Massenträgheitslasten können jedoch nicht unmittelbar aus der Motorleistung auf dem Typenschild abgeleitet werden. Bei wiederkehrenden Ausfällen ist die Auswahl einer Zahnkupplung für Schwerlastanlagen neu durchzuführen. Gleichzeitig sind Welle, Passfeder, Schrauben und benachbarte Lager zu prüfen.
Reparieren, ersetzen oder die Bauart ändern?
Ob geringfügige, stabile Kontaktspuren einen weiteren Betrieb zulassen, müssen Fachleute anhand der Maße, der Rissprüfung und der produktspezifischen Grenzwerte beurteilen. Bei ausgebrochenen Zähnen, Rissen, starker plastischer Verformung, deutlich gelockerter Wellenbohrung oder beschädigten Verbindungselementen darf die Anlage nicht nach bloßem Nachfetten weiterlaufen. Liegt die Ursache in dauerhaftem Versatz, Verunreinigung oder Überlastung, kann auch eine neue Zahnkupplung desselben Typs rasch erneut ausfallen.
Für eine Anfrage oder Schadensanalyse werden folgende Angaben benötigt: Maschine und Einsatzstelle, zeitlicher Fehlerverlauf, Motorleistung und Betriebsdrehzahl, Anfahrverfahren, Last unmittelbar vor dem Fehler, Temperatur- oder Schwingungsverlauf, Schmierstoffdaten, Ausrichtprotokolle, Wellendurchmesser und Passfedernuten an beiden Enden, Übersichtsfotos des Altteils aus allen Richtungen sowie Nahaufnahmen der Zahnflanken. Je genauer die Unterlagen den tatsächlichen Zustand zum Fehlerzeitpunkt abbilden, desto eher wird aus einem reinen Teiletausch eine nachhaltige Ursachenbeseitigung.
