Accouplement industriel

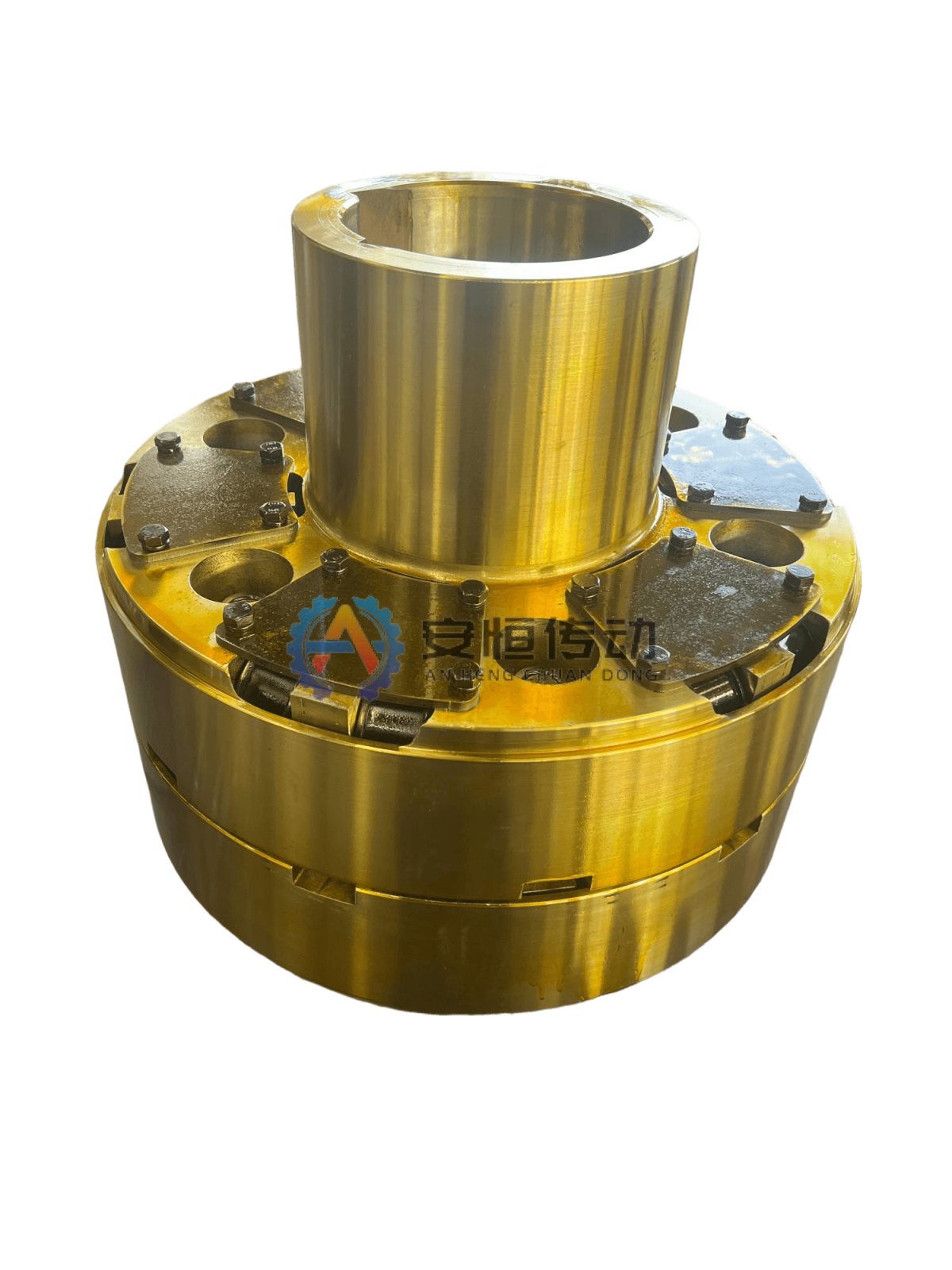

Accouplement LK à blocs élastiques

Pour entraînements auxiliaires lourds, convoyeurs et équipements avec blocs élastiques remplaçables; amortissement élastique, remplacement modulaire et maintenance pratique.

Amortissement par blocs élastiques
Structure compacte
Maintenance facile
Alésage et rainure de clavette personnalisés

Séries: LK
Entrées de modèles: 23
Tableaux HTML: 2
Plans / fichiers: 2

Envoyer un plan et demander un devis Poser une question sur WhatsApp Voir les tableaux de modèles

Pas de plan ? Envoyez des photos de l’ancienne pièce, la plaque signalétique et les cotes d’arbre.

Données techniques documentées

Présentation et domaine d’application

Les accouplements LK à blocs élastiques utilisent des blocs remplaçables pour assurer amortissement, réduction des vibrations et maintenance pratique dans les entraînements auxiliaires lourds. Ils conviennent aux convoyeurs, appareils de levage et équipements où le remplacement rapide des éléments élastiques limite les arrêts. Confirmez le couple, la vitesse, l’alésage, la rainure de clavette, le type de bloc élastique et l’espace de montage.

Utilisation typique

Recommandé pour entraînements auxiliaires lourds, convoyeurs et équipements avec blocs élastiques remplaçables.

Points de sélection

Avant le choix, confirmer couple, vitesse, diamètre d’arbre, rainure de clavette, facteur de service, désalignement et environnement.

Options sur mesure

Alésage, rainure de clavette, matière, traitement thermique, équilibrage dynamique, surface et emballage d’exportation sont personnalisables.

Matière et contrôle

Matières courantes : acier 45, 42CrMo ou nuance spécifiée; rapports de contrôle disponibles sur demande.

Maîtrise de fabrication

Usinage, traitement thermique et contrôle : Accouplement LK à blocs élastiques

La gamme suit Accouplement LK à blocs élastiques depuis la revue du plan et de la matière jusqu’à la préparation de l’ébauche, l’usinage CNC, le traitement thermique, le recontrôle, la finition, le montage et la libération. Le plan approuvé définit la matière et le traitement exacts.

Organigramme de fabrication et de contrôle de Accouplement LK à blocs élastiques — Gamme type d’usinage et de traitement thermique pour Accouplement LK à blocs élastiques; les opérations liées au plan sont lancées après validation technique.

01. Revue des données de service et du plan: Avant lancement, confirmer le couple, la vitesse, les interfaces d’arbre, le désalignement admissible, les critères de réception et le plan.
02. Contrôle du certificat matière et de l’ébauche: Vérifier l’identification matière, le certificat, le numéro de coulée, les dimensions et la filière ébauche forgée, moulée ou en barre.
03. Débit et préparation des ébauches forgées/moulées: Débiter la matière ou préparer l’ébauche forgée/moulée, enlever la calamine, reporter la traçabilité et conserver les surépaisseurs.
04. Ébauche CNC des faces, diamètres et alésages: Ébaucher sur tour CNC ou vertical les faces, diamètres, alésages et épaulements de référence, avec surépaisseur pour traitement thermique et finition.
05. Usinage des moyeux, du corps de liaison et des rainures d’entraînement: Réaliser les dentures, rainures, perçages, cannelures ou fonctions mécaniques indiquées par tournage, fraisage, taillage, brochage, alésage ou rectification.
06. Moulage/vulcanisation ou contrôle réception des blocs élastiques: Fabriquer ou contrôler le ressort, la broche, le roulement, l’élément de friction ou l’élastomère selon la spécification, avec traçabilité si requise.
07. Normalisation, trempe-revenu ou détente des moyeux/brides: Normaliser, tremper-revenir ou détendre les moyeux et brides acier selon plan en protégeant les références; membranes et élastomères suivent des contrôles matière séparés.
08. Vérification du traitement métal et de la vulcanisation/lot élastomère: Gérer séparément le traitement des pièces métalliques et le moulage/vulcanisation de l’élastomère; contrôler certificat, dureté, dimensions et aspect avant montage.
09. Finition des alésages, rainures et ajustements: Finir par tournage ou rectification les références et ajustements, puis aléser les arbres et usiner rainures, cannelures, portées de joint ou interfaces aux tolérances approuvées.
10. Contrôle de l’ajustement élastique et de l’assemblage final: Vérifier dimensions, faux-rond, contact denté ou ajustement des composants et montage maîtrisé; consigner lubrification, serrage, équilibrage ou essais fonctionnels applicables.
11. Contrôle final, marquage et libération: Après validation des enregistrements et résultats de réception, effectuer contrôle final, marquage de traçabilité, protection anticorrosion et emballage.

Données techniques documentées

Informations à confirmer pour le choix

Le choix final repose sur les données réelles de transmission et le plan approuvé. Les valeurs inconnues peuvent être examinées par notre équipe technique.

Envoyer un plan et demander un devis

01Couple requis ou puissance moteur et facteur de service
02Vitesse, charge de pointe, démarrages et inversions
03Diamètres d1/d2, rainures de clavette et ajustements
04DBSE, longueur totale et espace de montage
05Température, poussière, humidité, corrosion et accès maintenance
06Plan existant, photo ancienne pièce, plaque ou cotes relevées

Données techniques documentées

Données de modèles et dimensions

Utilisez chaque plan catalogue avec son tableau HTML. Le couple, la vitesse, l’alésage, la matière et l’ajustement définitifs restent soumis au plan approuvé.

Accouplement LK à blocs élastiques - tableau des dimensions

Source: JB/T9148-99

LK accouplement LK à blocs élastiques plan dimensionnel avec alésage, diamètre extérieur, longueur et points de montage — Dimensions structurelles à confirmer

Sur petit écran, faites glisser horizontalement.

Modèle	Couple nominal Tn N·m	Vitesse admissible n tr/min	Diamètre d’alésage	Longueur d’alésage L			Dimensions principales mm			Masse kg	Moment d’inertie kg·m²
Modèle	Couple nominal Tn N·m	Vitesse admissible n tr/min	Diamètre d’alésage	Type Y L	Type J1 L1	L recommandé	D	B	S	Masse kg	Moment d’inertie kg·m²
LK1	10000	1950	85,90,95	172	132	150	370	190	5	125	4
			100,110,120	212	167
			95	172	132
LK2	16000	1750	100,110,120,125	212	167	170	415	208	5	200	5.2
			130	252	202
LK3	25000	1600	110,120,125	212	167	185	450	225	5	265	6.3
			130,140,150	252	202
LK4	40000	1400	130,140,150	252	202	210	520	260	5	338	21.5
			160,170,180	302	242
LK5	63000	1200	160,170,180	302	242	230	600	275	6	580	26.6
			190,200,220	352	282
LK6	100000	1170	190,200,220	352	282	260	620	285	6	625	29.3
			240,250,260	410	330
			220	352	282
LK7	125000	1080	240,250,260	410	330	280	670	295	6	780	55
			280	470	380
LK8	160000	990	240,250,260	410	330	300	730	305	6	880	80
			280,300,320	470	380
			260	410	330
LK9	200000	950	280,300,320	470	380	320	760	315	6	1075	100
			340	550	450
LK10	250000	920	280,300,320	470	380	345	790	345	6	1270	120
			340,360	550	450
LK11	315000	820	300,320	470	380	360	850	380	7	1545	192
			340,360,380	550	450
			320	470	380
LK12	400000	790	340,360,380	550	450	380	910	420	7	1820	255
			400	650	540
LK13	500000	750	360,380	550	450	400	960	460	8	2245	332
			400,420,440	650	540
LK14	630000	690	400,420,440,450,460,480	650	540	450	1050	505	8	2670	520
LK15	900000	600	440,450,460,480,500	650	540	500	1200	550	10	4401	708
			530	800	680
LK16	1250000	535	460,480,500	650	540	520	1350	570	10	4870	1248
			530,560	800	680
LK17	1600000	480	530,560,600,630	800	680	600	1500	650	10	5900	1930
LK18	2000000	450	560,600,630	800	680	650	1600	730	12	7000	2650
			670	900	780
LK19	2500000	420	630	800	680	680	1700	780	12	8850	4080
			670,710,750	900	780
LK20	3150000	380	710,750	900	780	750	1900	820	12	12060	5500
			800,850	1000	880

La masse et le moment d’inertie sont des valeurs approximatives ; le couple instantané maximal ne doit pas dépasser 1,5 fois le couple nominal Tn.

Compensation admissible des accouplements LK / LKA à blocs élastiques

Source: JB/T9148-99

Sur petit écran, faites glisser horizontalement.

Compensation admissible	Modèle
Compensation admissible	LK1~LK4 / LKA1	LK5~LK15 / LKA2~LKA11	LK16~LK18 / LKA12~LKA14	LK19~LK20 / LKA15~LKA20
Axial Δx /mm	±1.5	±2	±2.5	±3
Radial Δy /mm	0.5	0.8	0.8	1
Angulaire Δα	0°30′	0°30′	0°15′	0°15′

Les valeurs de compensation admissible du tableau correspondent au déplacement relatif des deux arbres en service, causé par les erreurs de fabrication ou de montage, les variations de charge, les chocs, les vibrations, la déformation du bâti et les variations de température.
