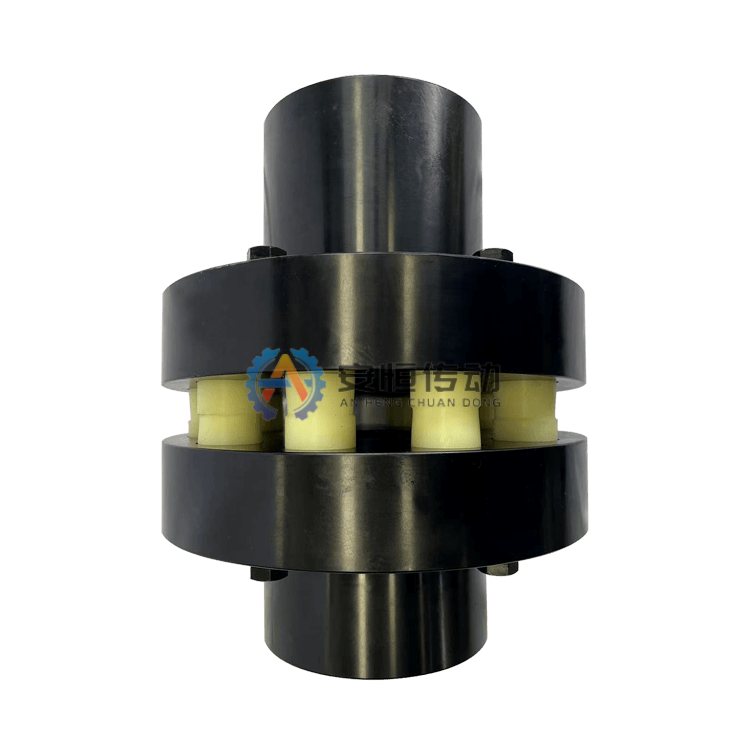

Image produit: accouplement élastique à broches pour aciéries, grues, mines et équipements portuaires
Sélectionnez une vignette, puis survolez ou touchez l’image principale.

Accouplement industriel

Accouplement élastique à broches

Pour alimentateurs, rouleaux auxiliaires, pompes et équipements de charge moyenne; structure simple, amortissement élastique et remplacement facile des bagues.

  • Les broches absorbent les chocs
  • Transmission de couple régulière
  • Compensation modérée du désalignement
  • Installation facile
Séries
LX
Entrées de modèles
14
Tableaux HTML
1
Plans / fichiers
9
Envoyer un plan et demander un devisPoser une question sur WhatsAppVoir les tableaux de modèles

Pas de plan ? Envoyez des photos de l’ancienne pièce, la plaque signalétique et les cotes d’arbre.

Données techniques documentées

Présentation et domaine d’application

Les accouplements élastiques à broches transmettent le couple par des broches et des bagues élastiques. Ils offrent amortissement, structure simple et maintenance facile. Ils conviennent aux pompes, ventilateurs, petits convoyeurs et entraînements auxiliaires de puissance moyenne. Avant d’établir le devis, confirmez l’alésage, la norme de rainure de clavette, l’espace de montage, la matière des bagues et le cycle de remplacement.

Utilisation typique

Recommandé pour alimentateurs, rouleaux auxiliaires, pompes et équipements de charge moyenne.

Points de sélection

Avant le choix, confirmer couple, vitesse, diamètre d’arbre, rainure de clavette, facteur de service, désalignement et environnement.

Options sur mesure

Alésage, rainure de clavette, matière, traitement thermique, équilibrage dynamique, surface et emballage d’exportation sont personnalisables.

Matière et contrôle

Matières courantes : acier 45, 42CrMo ou nuance spécifiée; rapports de contrôle disponibles sur demande.

Maîtrise de fabrication

Usinage, traitement thermique et contrôle : Accouplement élastique à broches

La gamme suit Accouplement élastique à broches depuis la revue du plan et de la matière jusqu’à la préparation de l’ébauche, l’usinage CNC, le traitement thermique, le recontrôle, la finition, le montage et la libération. Le plan approuvé définit la matière et le traitement exacts.

Organigramme de fabrication et de contrôle de Accouplement élastique à broches
Gamme type d’usinage et de traitement thermique pour Accouplement élastique à broches; les opérations liées au plan sont lancées après validation technique.
  1. 01. Revue des données de service et du plan: Avant lancement, confirmer le couple, la vitesse, les interfaces d’arbre, le désalignement admissible, les critères de réception et le plan.
  2. 02. Contrôle du certificat matière et de l’ébauche: Vérifier l’identification matière, le certificat, le numéro de coulée, les dimensions et la filière ébauche forgée, moulée ou en barre.
  3. 03. Débit et préparation des ébauches forgées/moulées: Débiter la matière ou préparer l’ébauche forgée/moulée, enlever la calamine, reporter la traçabilité et conserver les surépaisseurs.
  4. 04. Ébauche CNC des faces, diamètres et alésages: Ébaucher sur tour CNC ou vertical les faces, diamètres, alésages et épaulements de référence, avec surépaisseur pour traitement thermique et finition.
  5. 05. Perçage et alésage appairés des logements de broches: Réaliser les dentures, rainures, perçages, cannelures ou fonctions mécaniques indiquées par tournage, fraisage, taillage, brochage, alésage ou rectification.
  6. 06. Tournage des broches et contrôle de lot des bagues élastiques: Fabriquer ou contrôler le ressort, la broche, le roulement, l’élément de friction ou l’élastomère selon la spécification, avec traçabilité si requise.
  7. 07. Trempe-revenu/durcissement des broches et pièces porteuses: Tremper et revenir les broches et pièces porteuses; appliquer une trempe locale ou superficielle uniquement sur les zones d’usure définies au plan.
  8. 08. Recontrôle de dureté, déformation et CND: Contrôler la dureté, la profondeur durcie si applicable, les déformations et l’état de surface; réaliser UT, MT ou PT si requis avant finition.
  9. 09. Finition des alésages, rainures et ajustements: Finir par tournage ou rectification les références et ajustements, puis aléser les arbres et usiner rainures, cannelures, portées de joint ou interfaces aux tolérances approuvées.
  10. 10. Contrôle de l’ajustement élastique et de l’assemblage final: Vérifier dimensions, faux-rond, contact denté ou ajustement des composants et montage maîtrisé; consigner lubrification, serrage, équilibrage ou essais fonctionnels applicables.
  11. 11. Contrôle final, marquage et libération: Après validation des enregistrements et résultats de réception, effectuer contrôle final, marquage de traçabilité, protection anticorrosion et emballage.

Données techniques documentées

Informations à confirmer pour le choix

Le choix final repose sur les données réelles de transmission et le plan approuvé. Les valeurs inconnues peuvent être examinées par notre équipe technique.

Envoyer un plan et demander un devis
  1. 01Couple requis ou puissance moteur et facteur de service
  2. 02Vitesse, charge de pointe, démarrages et inversions
  3. 03Diamètres d1/d2, rainures de clavette et ajustements
  4. 04DBSE, longueur totale et espace de montage
  5. 05Température, poussière, humidité, corrosion et accès maintenance
  6. 06Plan existant, photo ancienne pièce, plaque ou cotes relevées

Données techniques documentées

Données de modèles et dimensions

Utilisez chaque plan catalogue avec son tableau HTML. Le couple, la vitesse, l’alésage, la matière et l’ajustement définitifs restent soumis au plan approuvé.

LX accouplement élastique à broches - tableau des dimensions

Source: GB/T5014-2003
Dimensions structurelles à confirmer
LX accouplement élastique à broches plan dimensionnel avec alésage, diamètre extérieur, longueur et points de montage
Sélectionnez une vignette, puis survolez ou touchez l’image principale.

Sur petit écran, faites glisser horizontalement.

ModèleCouple nominal Tn N·mVitesse admissible n tr/minDiamètre d’alésageLongueur d’alésage LDimensions principales mmMasse kg
DD1S
LX1(HL1)250850012-2427-5290402.52
LX2(HL2)560630020-3538-82120552.55
LX3(HL3)1250475030-4860-112160752.58
LX4(HL4)2500387040-6384-142195100322
LX5(HL5)3150345050-75107-142220120330
LX6(HL6)6300272060-85107-172280140453
LX7(HL7)11200236070-110107-212320170498
LX8(HL8)16000212080-125167-2123602005119
LX9(HL9)224001850100-140167-2524102305197
LX10(HL10)355001600110-180167-3024802806322
LX11(HL11)500001400130-220202-3525403406520
LX12(HL12)800001220160-260242-4106304007714
LX13(HL13)1250001080190-300282-47071046581057
LX14(HL14)180000950240-340330-55080053081956

Pour LX12, LX13 et LX14, vérifier si le lamage est autorisé lors de l’utilisation d’un alésage de type Z.

Données techniques documentées

Documents produit et plans

Seuls les fichiers actuellement associés au produit sont affichés. Demandez la bonne version en indiquant le modèle et le projet.

PDFBL accouplement élastique à broches catalogue (Q/ZB231-74) PDFOuvrir le fichierPDFLX accouplement élastique à broches catalogue (GB/T5014-2003) PDFOuvrir le fichierPDFLXZ accouplement élastique à broches catalogue (GB/T5014-2003) PDFOuvrir le fichierPDFLT accouplement élastique à broches catalogue (GB/T4323-2002) PDFOuvrir le fichierPDFLTZ accouplement élastique à broches catalogue (GB/T4323-2002) PDFOuvrir le fichierPDFLZ accouplement élastique à broches catalogue (GB/T5015-2003) PDFOuvrir le fichierPDFLZZ accouplement élastique à broches catalogue (GB/T5015-2003) PDFOuvrir le fichierPDFLZJ accouplement élastique à broches catalogue (ancien ZLZ) PDFOuvrir le fichier

Données techniques documentées

Applications associées

Application d’accouplements pour cimenteriescimenteriesCimenteries. Contraintes principales : poussière abrasive, couple de démarrage élevé, risque de blocage et …Application d’accouplements pour convoyeursconvoyeursConvoyeurs. Contraintes principales : démarrage en charge, fonctionnement continu, poussière et désaligneme…Application d’accouplements pour pompes et ventilateurspompes et ventilateursPompes et ventilateurs. Contraintes principales : vitesse, vibration, équilibrage et précision d’alignement.Application d’accouplements pour papeteriepapeteriePapeterie. Contraintes principales : humidité, corrosion, alignement des rouleaux et fonctionnement continu.

Données techniques documentées

Produits associés et alternatives

Image produit: accouplement à ressort serpentin pour aciéries, grues, mines et équipements portuairesAccouplement à ressort serpentinPour convoyeurs à bande, concasseurs, ventilateurs de tirage et entraînements auxiliaires soumis aux chocs; amortissement torsionnel, absorption des chocs et maintenance pratique.Image produit: accouplement LK à blocs élastiques pour aciéries, grues, mines et équipements portuairesAccouplement LK à blocs élastiquesPour entraînements auxiliaires lourds, convoyeurs et équipements avec blocs élastiques remplaçables; amortissement élastique, remplacement modulaire et maintenance pratique.Image produit: accouplement à membranes pour aciéries, grues, mines et équipements portuairesAccouplement à membranesPour soufflantes rapides, pompes, ventilateurs et transmissions précises à faible jeu; sans lubrification, faible jeu et bon équilibrage dynamique.Image produit: accouplement à pneu pour aciéries, grues, mines et équipements portuairesAccouplement à pneuPour lignes de décapage, entraînements auxiliaires et équipements sensibles aux vibrations; forte élasticité, isolation vibratoire et remplacement facile de l’élément en caoutchouc.

Données techniques documentées

Guides de sélection et articles techniques

Accouplement élastique à broches pour l’alimentateur à disque | Guide de sélectionSélection d’un accouplement élastique à broches pour l’alimentateur à disque : couple, vitesse, alésage, rainure de cla…Accouplement élastique à broches pour l’entraînement des rouleaux auxiliaires de galvanisation | Guide de sélectionSélection d’un accouplement élastique à broches pour l’entraînement des rouleaux auxiliaires de galvanisation : couple,…Guide de choix des accouplements élastiques à broches pour machines généralesMachines générales : guide pratique sur le couple, la vitesse, l’alésage, la rainure de clavette, les conditions de ser…

FAQ

FAQ sur la sélection du produit

Ce modèle d’accouplement peut-il être fabriqué sur plan ou d’après une ancienne pièce ?

Oui. L’alésage, la rainure de clavette, la matière, le traitement thermique, l’équilibrage, la surface et l’emballage d’exportation peuvent être confirmés d’après plan ou ancienne pièce.

Quelles informations fournir avant devis ?

Merci d’envoyer couple ou puissance moteur, vitesse, diamètre d’arbre, rainure de clavette, type d’équipement, conditions de service, quantité, plans ou photos de l’ancien accouplement.

Peut-il remplacer un accouplement de marque importée ?

Le remplacement est évalué après contrôle des dimensions, du couple, de la matière, de l’espace de montage et des conditions de service. Le plan final doit être confirmé avant fabrication.

Pour quels équipements et conditions de service ce modèle convient-il ?

Recommandé pour alimentateurs, rouleaux auxiliaires, pompes et équipements de charge moyenne.

Que faut-il contrôler lors de l’installation et de la maintenance ?

Contrôler l’alignement, l’ajustement des alésages et clavettes, le serrage et l’élément élastique. Remplacer celui-ci en cas de fissure, durcissement, déformation permanente ou jeu anormal.
