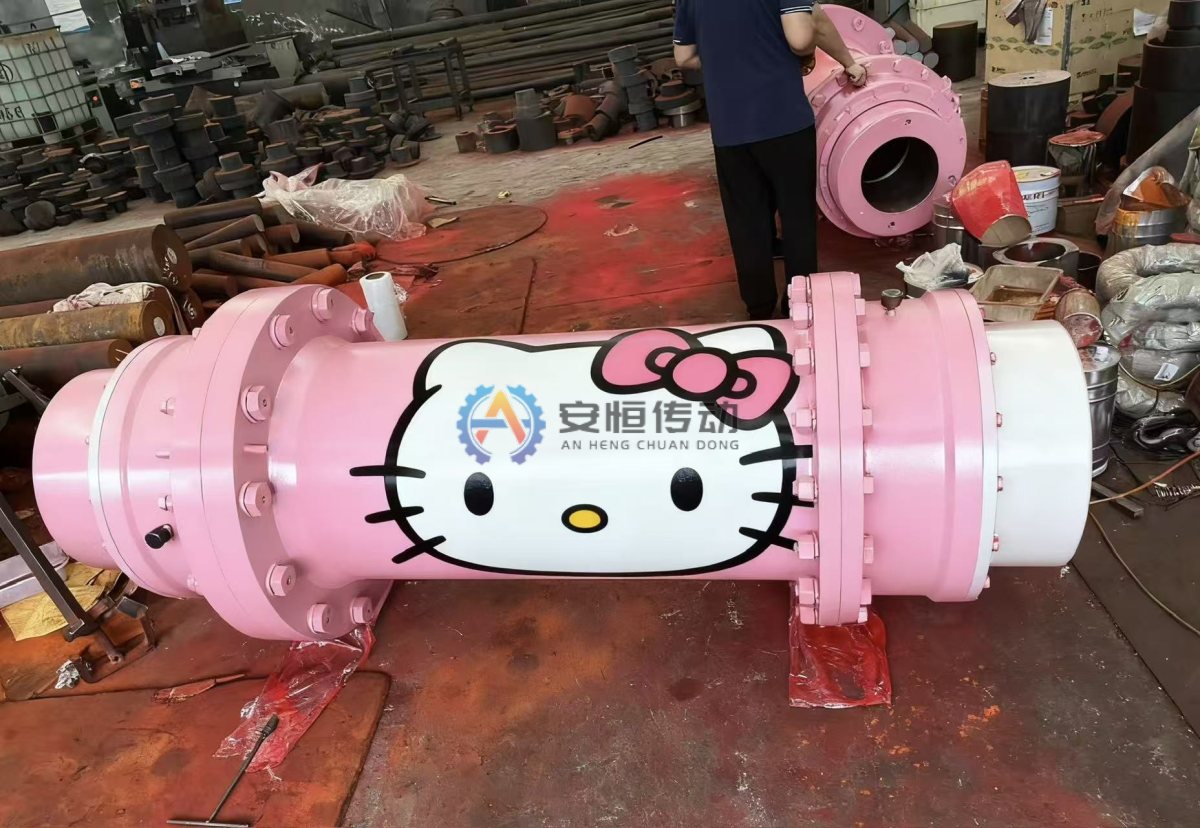

Image produit: accouplement de remplacement sur mesure pour aciéries, grues, mines et équipements portuaires
Sélectionnez une vignette, puis survolez ou touchez l’image principale.

Accouplement industriel

Accouplement de remplacement sur mesure

Pour rénovation d’anciens équipements, remplacement de marques importées et liaisons d’arbre non standard; rétroconception à partir de plans, photos d’anciennes pièces, plaques signalétiques et cotes site.

  • Conception modulaire
  • Forte capacité de couple
  • Plusieurs matériaux élastiques
  • Bonne capacité de compensation
Séries
TORQUE / SHAFT / INSTALLATION / RESET
Entrées de modèles
4
Tableaux HTML
1
Plans / fichiers
0
Envoyer un plan et demander un devisPoser une question sur WhatsAppVoir les tableaux de modèles

Pas de plan ? Envoyez des photos de l’ancienne pièce, la plaque signalétique et les cotes d’arbre.

Données techniques documentées

Présentation et domaine d’application

Les accouplements de remplacement sur mesure sont conçus pour la modernisation d’anciennes machines, le remplacement de marques importées et les liaisons d’arbres non standard. À partir de plans, photos d’anciennes pièces, plaques signalétiques ou mesures sur site, nous pouvons reproduire la pièce et adapter l’alésage, la rainure de clavette, la matière, le traitement thermique, l’équilibrage et la finition aux conditions réelles.

Utilisation typique

Recommandé pour rénovation d’anciens équipements, remplacement de marques importées et liaisons d’arbre non standard.

Points de sélection

Avant le choix, confirmer couple, vitesse, diamètre d’arbre, rainure de clavette, facteur de service, désalignement et environnement.

Options sur mesure

Alésage, rainure de clavette, matière, traitement thermique, équilibrage dynamique, surface et emballage d’exportation sont personnalisables.

Matière et contrôle

Matières courantes : acier 45, 42CrMo ou nuance spécifiée; rapports de contrôle disponibles sur demande.

Maîtrise de fabrication

Usinage, traitement thermique et contrôle : Accouplement de remplacement sur mesure

La gamme suit Accouplement de remplacement sur mesure depuis la revue du plan et de la matière jusqu’à la préparation de l’ébauche, l’usinage CNC, le traitement thermique, le recontrôle, la finition, le montage et la libération. Le plan approuvé définit la matière et le traitement exacts.

Organigramme de fabrication et de contrôle de Accouplement de remplacement sur mesure
Gamme type d’usinage et de traitement thermique pour Accouplement de remplacement sur mesure; les opérations liées au plan sont lancées après validation technique.
  1. 01. Relevé de l’ancienne pièce et des conditions de service: Avant lancement, confirmer le couple, la vitesse, les interfaces d’arbre, le désalignement admissible, les critères de réception et le plan.
  2. 02. Conception technique et approbation du plan: Définir les interfaces, ajustements, tolérances et fonctions, puis valider le plan maîtrisé et la gamme de fabrication.
  3. 03. Contrôle du certificat matière et de l’ébauche: Vérifier l’identification matière, le certificat, le numéro de coulée, les dimensions et la filière ébauche forgée, moulée ou en barre.
  4. 04. Débit et préparation des ébauches forgées/moulées: Débiter la matière ou préparer l’ébauche forgée/moulée, enlever la calamine, reporter la traçabilité et conserver les surépaisseurs.
  5. 05. Ébauche et semi-finition selon le plan approuvé: Réaliser les dentures, rainures, perçages, cannelures ou fonctions mécaniques indiquées par tournage, fraisage, taillage, brochage, alésage ou rectification.
  6. 06. Contrôle des cotes, surépaisseurs et références avant traitement thermique: Avant traitement thermique, relever les cotes de référence, l’épaisseur de dent, les positions de trous, les surépaisseurs et l’état visuel pour maîtriser les déformations.
  7. 07. Gamme de traitement thermique approuvée pour la matière identifiée: Définir la gamme à partir de la matière et du service confirmés, puis exécuter uniquement normalisation, trempe-revenu, détente ou durcissement approuvés avec traçabilité du four.
  8. 08. Recontrôle de dureté, déformation et CND: Contrôler la dureté, la profondeur durcie si applicable, les déformations et l’état de surface; réaliser UT, MT ou PT si requis avant finition.
  9. 09. Finition des surfaces d’interchangeabilité et interfaces de montage: Finir par tournage ou rectification les références et ajustements, puis aléser les arbres et usiner rainures, cannelures, portées de joint ou interfaces aux tolérances approuvées.
  10. 10. Montage à blanc et contrôle d’interchangeabilité: Vérifier dimensions, faux-rond, contact denté ou ajustement des composants et montage maîtrisé; consigner lubrification, serrage, équilibrage ou essais fonctionnels applicables.
  11. 11. Contrôle final, marquage et libération: Après validation des enregistrements et résultats de réception, effectuer contrôle final, marquage de traçabilité, protection anticorrosion et emballage.

Données techniques documentées

Informations à confirmer pour le choix

Le choix final repose sur les données réelles de transmission et le plan approuvé. Les valeurs inconnues peuvent être examinées par notre équipe technique.

Envoyer un plan et demander un devis
  1. 01Couple requis ou puissance moteur et facteur de service
  2. 02Vitesse, charge de pointe, démarrages et inversions
  3. 03Diamètres d1/d2, rainures de clavette et ajustements
  4. 04DBSE, longueur totale et espace de montage
  5. 05Température, poussière, humidité, corrosion et accès maintenance
  6. 06Plan existant, photo ancienne pièce, plaque ou cotes relevées

Données techniques documentées

Données de modèles et dimensions

Utilisez chaque plan catalogue avec son tableau HTML. Le couple, la vitesse, l’alésage, la matière et l’ajustement définitifs restent soumis au plan approuvé.

accouplement de remplacement sur mesure - tableau des dimensions

Sur petit écran, faites glisser horizontalement.

Point à confirmerDonnée technique à confirmerPlage recommandée / remarquesÀ fournir pour devis
Limite de coupleCouple nominal,couple de pointe et condition de déclenchementVérifier selon le niveau de protection et le facteur de servicePuissance moteur,vitesse,rapport du réducteur,blocage ou choc
Dimensions des bouts d’arbred1/d2,rainure de clavette,longueur de bout d’arbre et tolérance d’ajustementVérifier avec l’ancienne pièce ou le plan machinePlan,photo de l’ancienne pièce,plaque signalétique ou cotes mesurées
Encombrement de montageDiamètre extérieur,longueur totale,carter et espace de maintenanceÉviter les interférences avec carter,palier ou freinPhoto d’installation sur site ou plan d’ensemble
Mode de réarmement /déclenchementCisaillement,friction,billes,couple constant ou réarmement manuelConfirmer selon la logique d’arrêt et de protectionSi l’arrêt est autorisé et si le réarmement automatique est requis

Données techniques documentées

Produits associés et alternatives

Image produit: accouplement à dentures bombées pour aciéries, grues, mines et équipements portuairesAccouplement à dentures bombéesPour laminoirs, ponts roulants, mines et équipements portuaires; forte capacité de couple avec compensation des désalignements axial, angulaire et radial.Image produit: accouplement à engrenages pour aciéries, grues, mines et équipements portuairesAccouplement à engrenagesPour levage, convoyeurs, treuils et transmissions lourdes compactes; transmission compacte à couple élevé avec lubrification et étanchéité fiables.Image produit: accouplement à ressort serpentin pour aciéries, grues, mines et équipements portuairesAccouplement à ressort serpentinPour convoyeurs à bande, concasseurs, ventilateurs de tirage et entraînements auxiliaires soumis aux chocs; amortissement torsionnel, absorption des chocs et maintenance pratique.Image produit: accouplement élastique à broches pour aciéries, grues, mines et équipements portuairesAccouplement élastique à brochesPour alimentateurs, rouleaux auxiliaires, pompes et équipements de charge moyenne; structure simple, amortissement élastique et remplacement facile des bagues.

Données techniques documentées

Guides de sélection et articles techniques

Fabrication d’un accouplement sur plan : de la revue du dessin aux documents de contrôleFabriquer sur plan ne consiste pas à reproduire une forme. L’acheteur et le fournisseur doivent d’abord figer la versio…Comment mesurer un ancien accouplement à remplacer ? Alésage d’arbre, rainure de clavette, bride et correction de l’usureLe relevé d’un ancien accouplement ne se limite pas au diamètre extérieur et à la longueur totale : il faut aussi consi…Solutions de remplacement d’accouplements pour anciens équipements industrielsRétrofit d’équipements industriels anciens : guide pratique sur le couple, la vitesse, l’alésage, la rainure de clavett…

FAQ

FAQ sur la sélection du produit

Ce modèle d’accouplement peut-il être fabriqué sur plan ou d’après une ancienne pièce ?

Oui. L’alésage, la rainure de clavette, la matière, le traitement thermique, l’équilibrage, la surface et l’emballage d’exportation peuvent être confirmés d’après plan ou ancienne pièce.

Quelles informations fournir avant devis ?

Merci d’envoyer couple ou puissance moteur, vitesse, diamètre d’arbre, rainure de clavette, type d’équipement, conditions de service, quantité, plans ou photos de l’ancien accouplement.

Peut-il remplacer un accouplement de marque importée ?

Le remplacement est évalué après contrôle des dimensions, du couple, de la matière, de l’espace de montage et des conditions de service. Le plan final doit être confirmé avant fabrication.

Pour quels équipements et conditions de service ce modèle convient-il ?

Recommandé pour rénovation d’anciens équipements, remplacement de marques importées et liaisons d’arbre non standard.

Que faut-il contrôler lors de l’installation et de la maintenance ?

Installer uniquement selon le plan de remplacement approuvé. Avant mise en service, contrôler toutes les interfaces, ajustements, fixations, jeux et la méthode de maintenance convenue.

Données techniques
