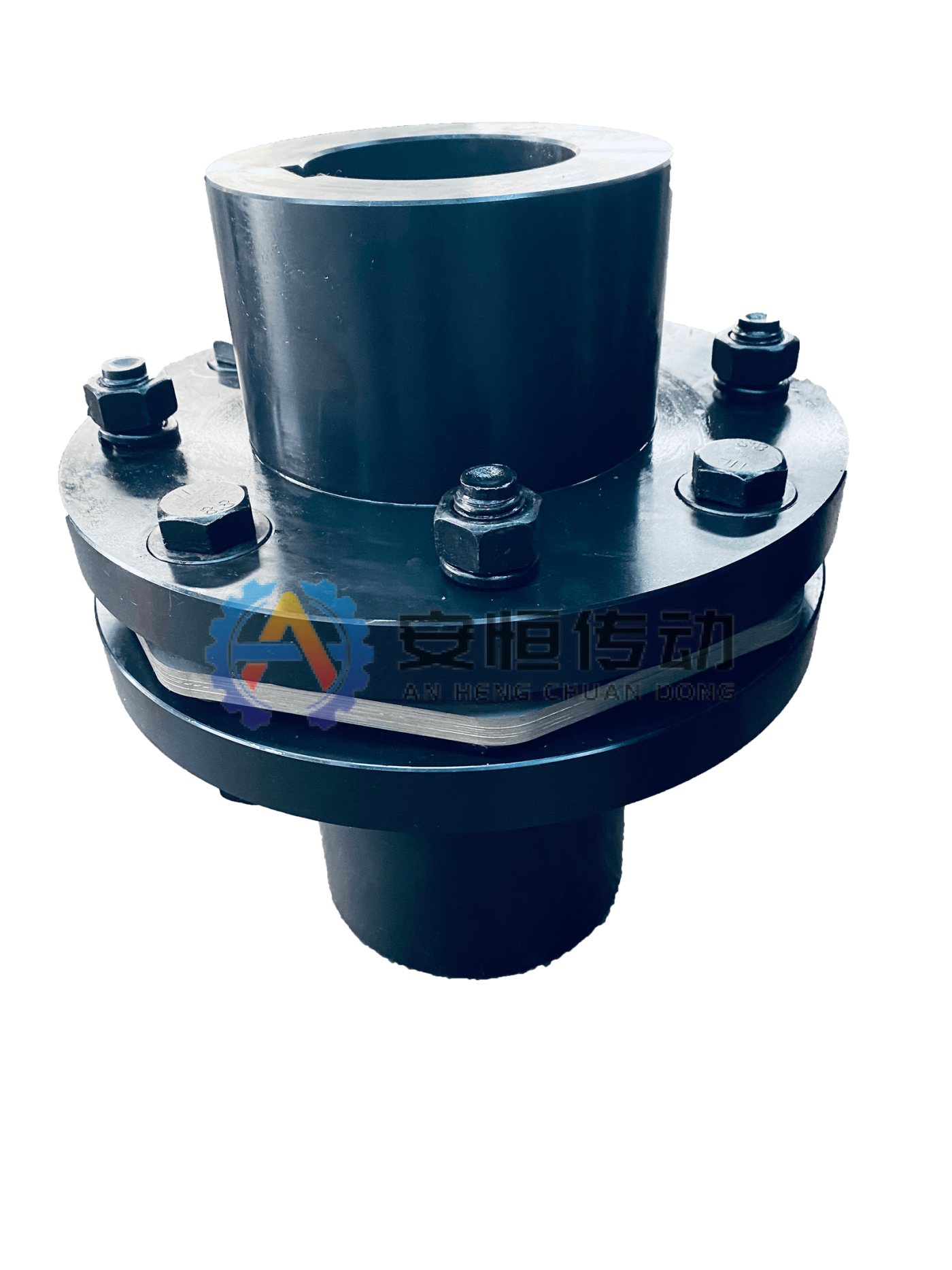

Image produit: accouplement à membranes pour aciéries, grues, mines et équipements portuaires — Sélectionnez une vignette, puis survolez ou touchez l’image principale.

Sélectionnez une vignette, puis survolez ou touchez l’image principale.

Accouplement industriel

Accouplement à membranes

Pour soufflantes rapides, pompes, ventilateurs et transmissions précises à faible jeu; sans lubrification, faible jeu et bon équilibrage dynamique.

Transmission par membranes
Compense les désalignements multidirectionnels
Haute vitesse et précision
Sans usure, faible inertie

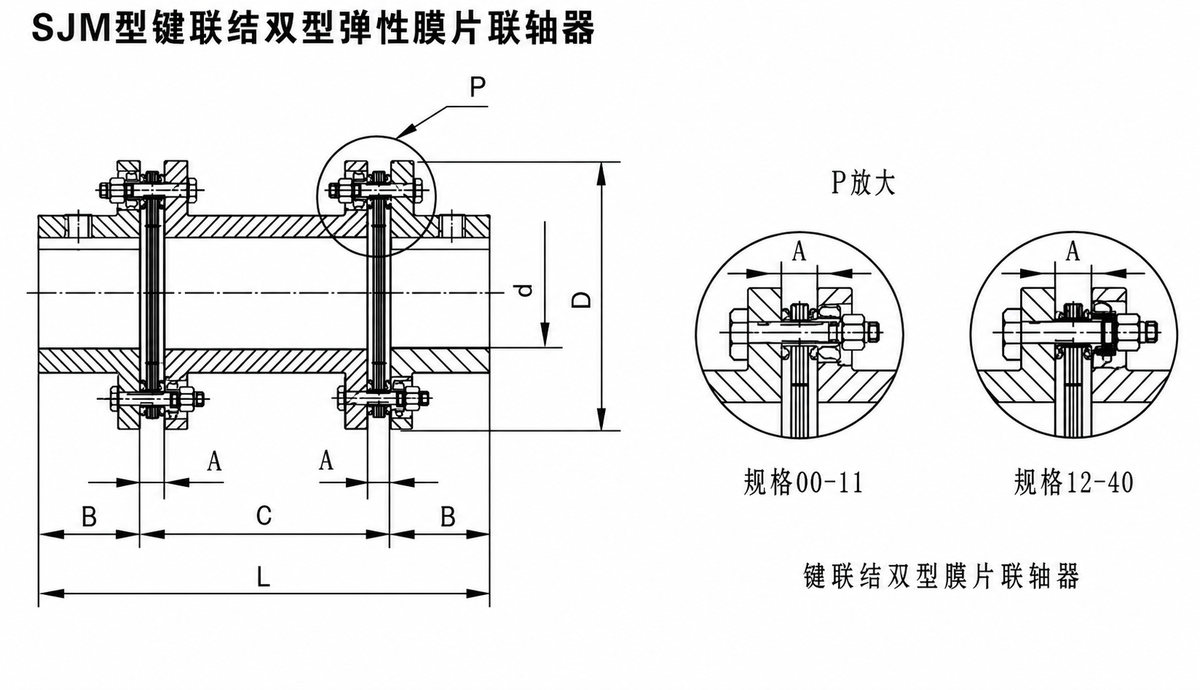

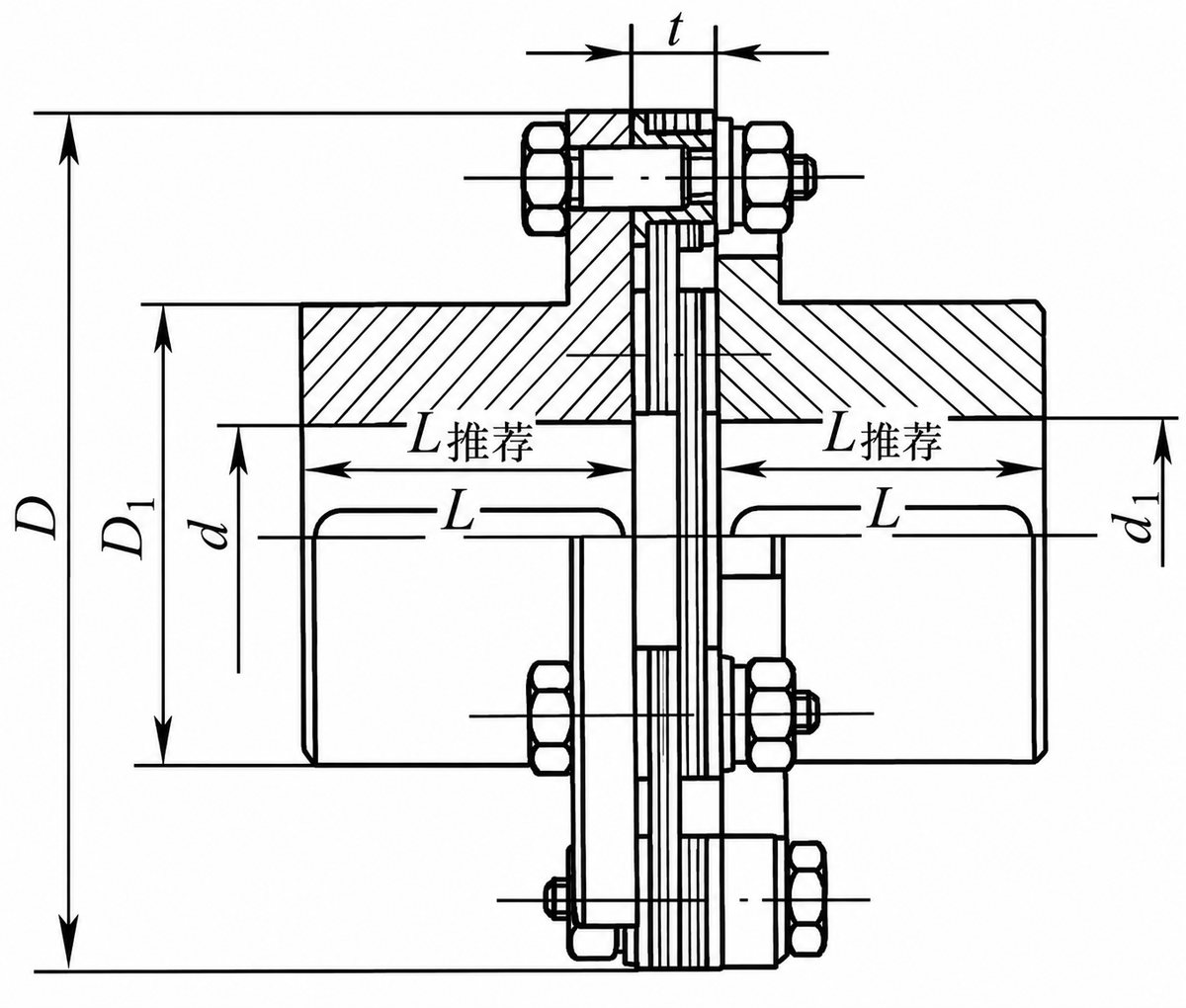

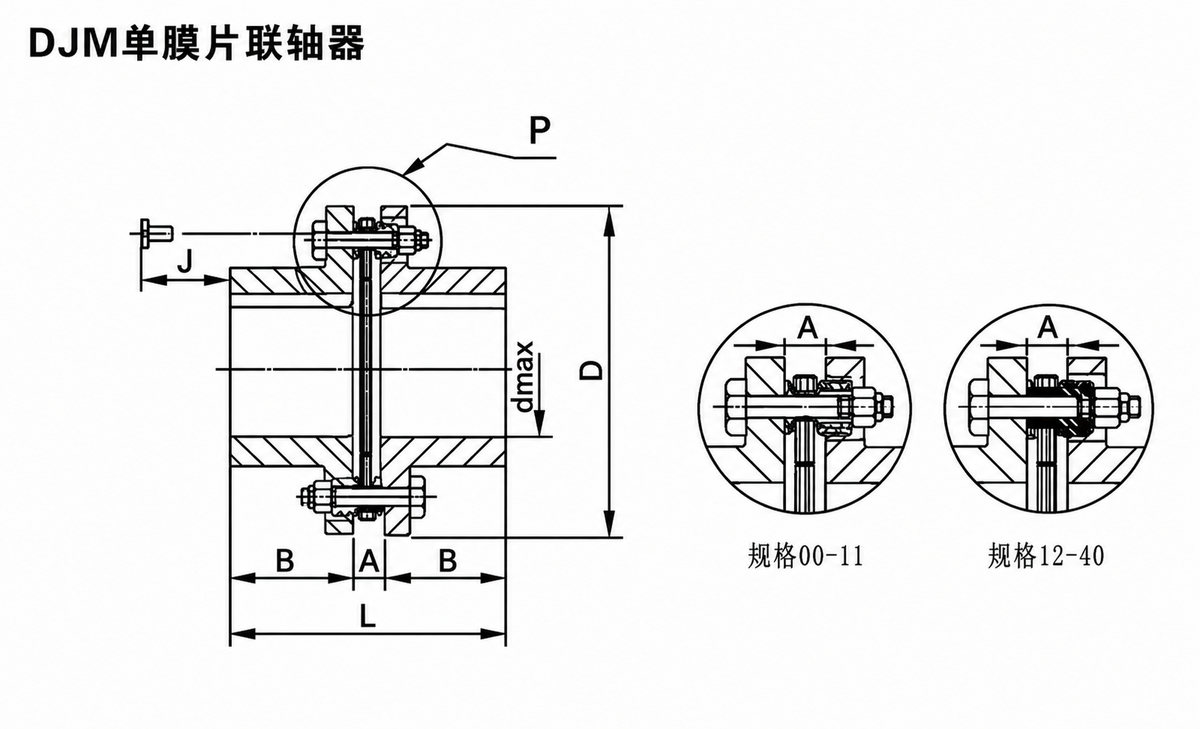

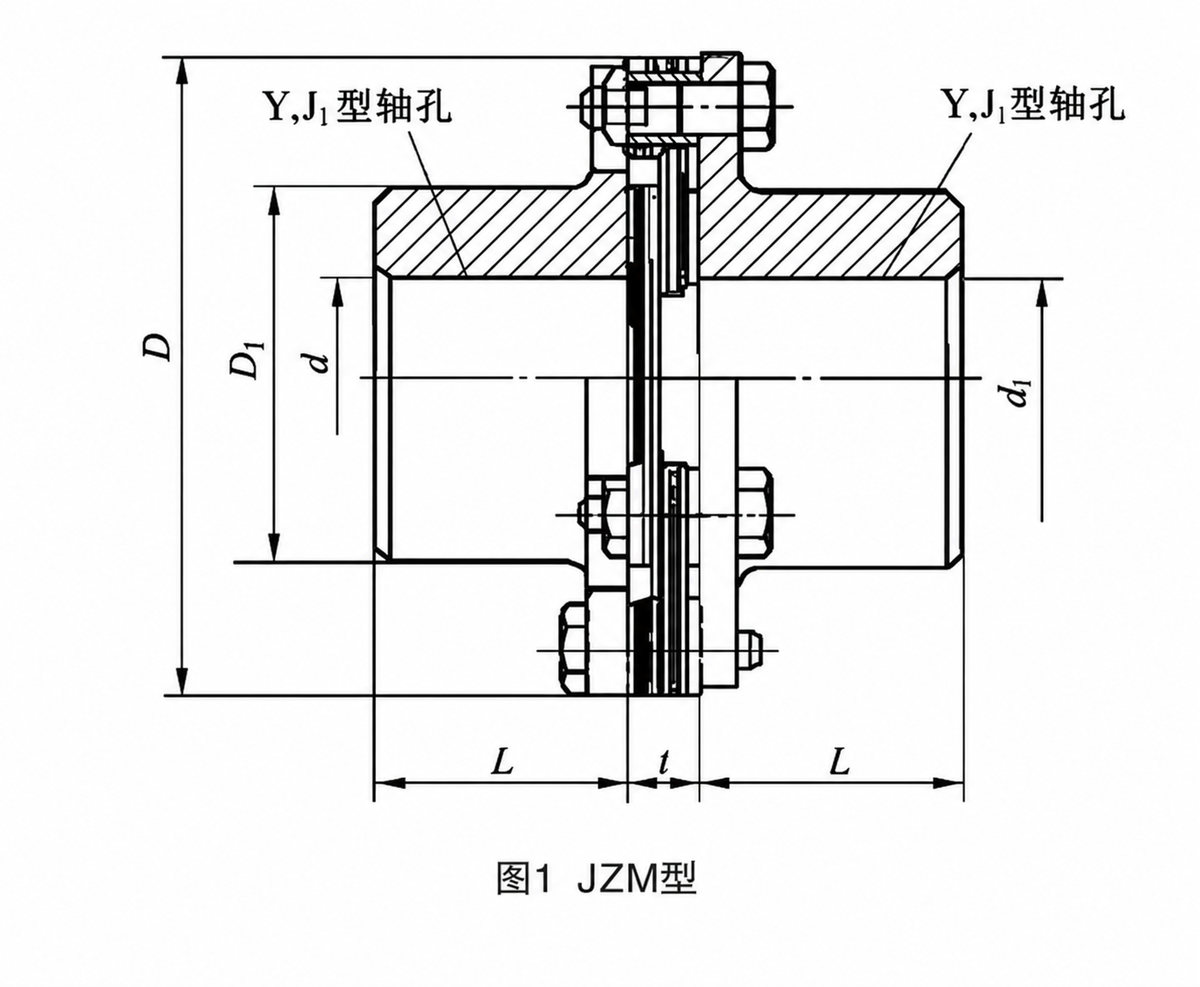

Séries: JMII / JMIIJ / DJM / SJM / JZM
Entrées de modèles: 110
Tableaux HTML: 5
Plans / fichiers: 12

Envoyer un plan et demander un devis Poser une question sur WhatsApp Voir les tableaux de modèles

Pas de plan ? Envoyez des photos de l’ancienne pièce, la plaque signalétique et les cotes d’arbre.

Données techniques documentées

Présentation et domaine d’application

Les accouplements à membranes transmettent le couple par des paquets de membranes en acier inoxydable, sans lubrification. Ils offrent une rigidité torsionnelle élevée, un faible jeu et une bonne réponse dynamique, adaptés aux pompes, compresseurs, ventilateurs, servomécanismes et équipements à grande vitesse. Confirmez le couple, la vitesse, l’entraxe, l’alésage, la classe d’équilibrage et la configuration simple ou double membrane.

Utilisation typique

Recommandé pour soufflantes rapides, pompes, ventilateurs et transmissions précises à faible jeu.

Points de sélection

Avant le choix, confirmer couple, vitesse, diamètre d’arbre, rainure de clavette, facteur de service, désalignement et environnement.

Options sur mesure

Alésage, rainure de clavette, matière, traitement thermique, équilibrage dynamique, surface et emballage d’exportation sont personnalisables.

Matière et contrôle

Matières courantes : acier 45, 42CrMo ou nuance spécifiée; rapports de contrôle disponibles sur demande.

Maîtrise de fabrication

Usinage, traitement thermique et contrôle : Accouplement à membranes

La gamme suit Accouplement à membranes depuis la revue du plan et de la matière jusqu’à la préparation de l’ébauche, l’usinage CNC, le traitement thermique, le recontrôle, la finition, le montage et la libération. Le plan approuvé définit la matière et le traitement exacts.

Organigramme de fabrication et de contrôle de Accouplement à membranes — Gamme type d’usinage et de traitement thermique pour Accouplement à membranes; les opérations liées au plan sont lancées après validation technique.

01. Revue des données de service et du plan: Avant lancement, confirmer le couple, la vitesse, les interfaces d’arbre, le désalignement admissible, les critères de réception et le plan.
02. Contrôle du certificat matière et de l’ébauche: Vérifier l’identification matière, le certificat, le numéro de coulée, les dimensions et la filière ébauche forgée, moulée ou en barre.
03. Débit et préparation des ébauches forgées/moulées: Débiter la matière ou préparer l’ébauche forgée/moulée, enlever la calamine, reporter la traçabilité et conserver les surépaisseurs.
04. Ébauche CNC des faces, diamètres et alésages: Ébaucher sur tour CNC ou vertical les faces, diamètres, alésages et épaulements de référence, avec surépaisseur pour traitement thermique et finition.
05. Usinage des références de moyeu/bride, cercle de boulonnage et faces: Réaliser les dentures, rainures, perçages, cannelures ou fonctions mécaniques indiquées par tournage, fraisage, taillage, brochage, alésage ou rectification.
06. Découpe laser/fil des membranes et finition des perçages: Découper les membranes au laser, jet d’eau ou fil EDM selon la gamme approuvée, finir les perçages et ébavurer les deux faces sans altérer la surface.
07. Normalisation, trempe-revenu ou détente des moyeux/brides: Normaliser, tremper-revenir ou détendre les moyeux et brides acier selon plan en protégeant les références; membranes et élastomères suivent des contrôles matière séparés.
08. Contrôle de dureté des moyeux, planéité et ressuage des membranes: Contrôler la dureté, la profondeur durcie si applicable, les déformations et l’état de surface; réaliser UT, MT ou PT si requis avant finition.
09. Finition des alésages, rainures et ajustements: Finir par tournage ou rectification les références et ajustements, puis aléser les arbres et usiner rainures, cannelures, portées de joint ou interfaces aux tolérances approuvées.
10. Contrôle du paquet de membranes, du faux-rond et de l’assemblage: Vérifier dimensions, faux-rond, contact denté ou ajustement des composants et montage maîtrisé; consigner lubrification, serrage, équilibrage ou essais fonctionnels applicables.
11. Contrôle final, marquage et libération: Après validation des enregistrements et résultats de réception, effectuer contrôle final, marquage de traçabilité, protection anticorrosion et emballage.

Données techniques documentées

Informations à confirmer pour le choix

Le choix final repose sur les données réelles de transmission et le plan approuvé. Les valeurs inconnues peuvent être examinées par notre équipe technique.

Envoyer un plan et demander un devis

01Couple requis ou puissance moteur et facteur de service
02Vitesse, charge de pointe, démarrages et inversions
03Diamètres d1/d2, rainures de clavette et ajustements
04DBSE, longueur totale et espace de montage
05Température, poussière, humidité, corrosion et accès maintenance
06Plan existant, photo ancienne pièce, plaque ou cotes relevées

Données techniques documentées

Données de modèles et dimensions

Utilisez chaque plan catalogue avec son tableau HTML. Le couple, la vitesse, l’alésage, la matière et l’ajustement définitifs restent soumis au plan approuvé.

JMII accouplement à membranes - tableau des dimensions

Source: JB/T9147-1999

JMII accouplement à membranes plan dimensionnel avec alésage, diamètre extérieur, longueur et points de montage — Dimensions structurelles à confirmer

Sur petit écran, faites glisser horizontalement.

Modèle	Couple nominal Tn N·m	Couple instantané max. Tmax (N·m)	Vitesse maximale nmax tr/min	Diamètre d’alésage	Longueur d’alésage L		Dimensions principales mm			Rigidité torsionnelle ×10⁶ (N·m/rad)	Masse kg	Moment d’inertie kg·m²
Modèle	Couple nominal Tn N·m	Couple instantané max. Tmax (N·m)	Vitesse maximale nmax tr/min	Diamètre d’alésage	Type J1/Y L	L recommandé	D	D1	t	Rigidité torsionnelle ×10⁶ (N·m/rad)	Masse kg	Moment d’inertie kg·m²
JMII1	40	63	10700	14-28	27-62	35	80	39	8±0.2	0.37	0.9	0.0005
JMII2	63	100	9300	20-38	38-82	40	92	53	8±0.2	0.45	1.4	0.0011
JMII3	100	200	8400	25-45	44-112	45	102	63	8±0.2	0.56	2.1	0.002
JMII4	250	400	6700	30-55	60-112	55	128	77	11±0.3	0.81	4.2	0.006
JMII5	500	800	5900	35-65	60-142	65	145	91	11±0.3	1.2	6.4	0.012
JMII6	800	1250	5100	40-75	84-142	75	168	105	14±0.3	1.42	9.6	0.024
JMII7	1000	2000	4750	45-80	84-172	80	180	112	15±0.4	1.9	12.5	0.0365
JMII8	1600	3150	4300	50-85	84-172	80	200	120	15±0.4	2.35	15.5	0.057
JMII9	2500	4000	4200	55-85	84-172	80	205	120	20±0.4	2.7	16.5	0.065
JMII10	3150	5000	4000	55-90	84-172	90	215	128	20±0.4	3.02	19.5	0.083
JMII11	4000	6300	3650	60-95	107-172	100	235	132	23±0.5	3.46	25	0.131
JMII12	5000	8000	3400	60-100	107-212	100	250	145	23±0.5	3.67	30	0.174
JMII13	6300	10000	3200	63-110	107-212	110	270	155	23±0.5	5.2	36	0.239
JMII14	8000	12500	2850	65-110	107-212	115	300	162	27±0.6	7.8	45	0.38
JMII15	10000	16000	2700	70-125	107-212	125	320	176	27±0.6	8.43	55	0.5
JMII16	12500	20000	2450	75-130	107-252	140	350	186	32±0.7	10.23	75	0.85
JMII17	16000	25000	2300	80-140	132-252	145	370	203	32±0.7	10.97	85	1.1
JMII18	20000	31500	2150	90-160	132-302	165	400	230	38±0.9	13.07	115	1.65
JMII19	25000	40000	1950	100-170	167-302	175	440	245	38±0.9	14.26	150	2.69
JMII20	31500	50000	1850	110-180	167-302	185	460	260	38±0.9	22.13	170	3.28
JMII21	35500	56000	1800	120-200	167-352	200	480	280	38±0.9	23.7	200	4.28
JMII22	40000	63000	1700	130-200	202-302	210	500	295	38±0.9	24.6	230	5.18
JMII23	50000	80000	1600	140-220	202-302	220	540	310	44±1	29.71	275	7.7
JMII24	63000	100000	1450	150-240	202-410	240	600	335	50±1.2	32.64	380	9.3
JMII25	80000	125000	1400	160-250	242-410	255	620	350	50±1.2	37.69	410	15.3
JMII26	90000	140000	1300	180-260	242-410	275	660	385	50±1.2	50.43	510	20.9
JMII27	112000	180000	1200	190-280	282-470	295	720	410	60±1.4	71.52	620	32.4
JMII28	140000	200000	1150	220-300	282-470	300	740	420	60±1.4	93.37	680	36
JMII29	160000	224000	1100	240-320	330-470	320	770	450	60±1.4	114.53	780	43.9
JMII30	180000	280000	1050	250-340	330-550	350	820	490	60±1.4	130.76	950	60.5

Données techniques documentées

Documents produit et plans

Seuls les fichiers actuellement associés au produit sont affichés. Demandez la bonne version en indiquant le modèle et le projet.

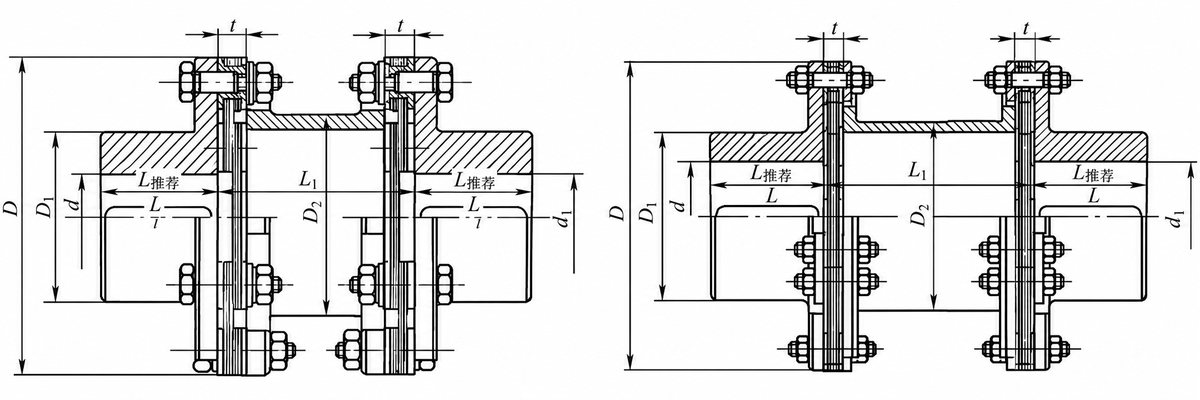

PDFJMI accouplement à membranes catalogue PDFOuvrir le fichier PDFJMIJ accouplement à membranes catalogue (JB/T9147-1999) PDFOuvrir le fichier PDFJMII accouplement à membranes catalogue PDFOuvrir le fichier PDFJMIIJ accouplement à membranes catalogue (JB/T9147-1999) PDFOuvrir le fichier PDFDJM accouplement à membranes catalogue PDFOuvrir le fichier PDFJZM accouplement à membranes catalogue PDFOuvrir le fichier PDFSJM accouplement à membranes catalogue PDFOuvrir le fichier

Données techniques documentées

Guides de sélection et articles techniques

Accouplement à membranes pour la soufflante de haut-fourneau | Guide de sélectionSélection d’un accouplement à membranes pour la soufflante de haut-fourneau : couple, vitesse, alésage, rainure de clav…Accouplement à membranes pour le ventilateur de dépoussiérage | Guide de sélectionSélection d’un accouplement à membranes pour le ventilateur de dépoussiérage : couple, vitesse, alésage, rainure de cla…Accouplement à membranes pour l’oscillateur de lingotière | Guide de sélectionSélection d’un accouplement à membranes pour l’oscillateur de lingotière : couple, vitesse, alésage, rainure de clavett…

FAQ

FAQ sur la sélection du produit

Ce modèle d’accouplement peut-il être fabriqué sur plan ou d’après une ancienne pièce ?

Oui. L’alésage, la rainure de clavette, la matière, le traitement thermique, l’équilibrage, la surface et l’emballage d’exportation peuvent être confirmés d’après plan ou ancienne pièce.

Quelles informations fournir avant devis ?

Merci d’envoyer couple ou puissance moteur, vitesse, diamètre d’arbre, rainure de clavette, type d’équipement, conditions de service, quantité, plans ou photos de l’ancien accouplement.

Peut-il remplacer un accouplement de marque importée ?

Le remplacement est évalué après contrôle des dimensions, du couple, de la matière, de l’espace de montage et des conditions de service. Le plan final doit être confirmé avant fabrication.

Pour quels équipements et conditions de service ce modèle convient-il ?

Recommandé pour soufflantes rapides, pompes, ventilateurs et transmissions précises à faible jeu.

Que faut-il contrôler lors de l’installation et de la maintenance ?

Contrôler l’alignement, les moyeux, la longueur de l’entretoise, le serrage des boulons et les membranes. Ne pas forcer le montage; rechercher fretting, fissures et déformation permanente.
