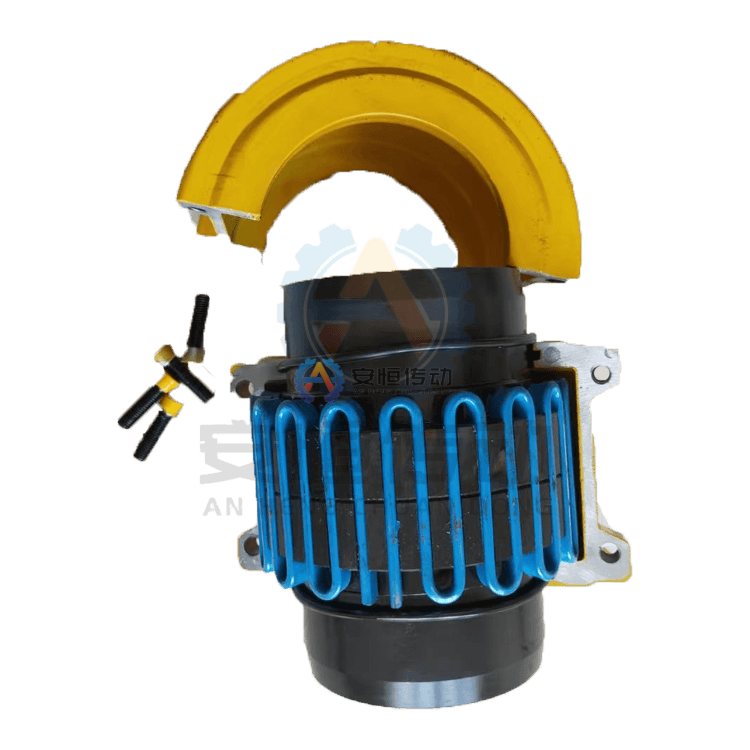

Symptômes et prévention du désalignement des accouplements
Fixer l’heure du symptôme : Symptômes et prévention du désalignement des accouplements
Ce guide traite de « Symptômes et prévention du désalignement des accouplements ». Avant de remplacer un accouplement défaillant, analysez ensemble les traces d’usure, l’état du lubrifiant, les relevés d’alignement et l’historique de charge. Les avaries répétées ne proviennent que rarement du seul accouplement : ajustement d’arbre, dilatation, chocs et maintenance y contribuent souvent. La vérification technique porte sur le couple, la vitesse, l’alésage, la rainure de clavette, les conditions de service et les données de devis.
Pour un diagnostic de désalignement, l’ajustement d’alésage, la norme de rainure de clavette, la distance entre bouts d’arbre, la lubrification ou les pièces d’usure, l’équilibrage et l’état du réducteur, du moteur et de la machine entraînée influencent aussi le choix.
Séparer défaut machine et dommage de l’accouplement : Symptômes et prévention du désalignement des accouplements
Pour un diagnostic de désalignement, confirmez le couple nominal, couple de pointe, vitesse, diamètres d’arbre d1/d2, type d’alésage, rainure de clavette, DBSE, diamètre extérieur admissible, déplacement axial, désalignement angulaire ou radial, température et fréquence de démarrage.
En cas de défaut d’alignement, photographiez l’accouplement monté et notez faux-rond, soft foot, portées de paliers et mesures à froid/en marche.
Conserver la pièce et les mesures : Symptômes et prévention du désalignement des accouplements
Le type de remplacement ne doit être choisi qu’après identification de la cause. Un modèle plus grand peut masquer le symptôme et reporter les efforts sur les paliers, les arbres ou le réducteur ; corrigez d’abord l’alignement, la lubrification et les ajustements.
Vérifier la réparation au prochain cycle : Symptômes et prévention du désalignement des accouplements
Pour un diagnostic de désalignement, ne choisissez pas uniquement selon le diamètre extérieur. Deux accouplements d’apparence proche peuvent avoir une capacité de couple, une longueur d’alésage, une matière, un traitement thermique et une limite d’équilibrage différents.
Dossier de diagnostic du poste : Symptômes et prévention du désalignement des accouplements
Pour un diagnostic de désalignement, envoyez le nom de l’équipement, puissance, vitesse, couple requis, diamètres d’arbre, norme de rainure de clavette, quantité, plan ou photos de l’ancienne pièce, environnement et urgence. Anheng peut recommander un modèle catalogue ou une solution sur mesure plus sûre.
FAQ : Symptômes et prévention du désalignement des accouplements
Peut-on choisir seulement avec la puissance moteur?
Non. La puissance moteur ne renseigne pas sur l’alignement à froid/en marche, le soft foot, le faux-rond ou le mouvement des paliers.
Quelles informations envoyer pour un devis rapide?
Pour un diagnostic de désalignement, envoyez le nom de l’équipement, puissance, vitesse, diamètres d’arbre d1/d2, norme de rainure de clavette, DBSE, environnement, plan ou photos de l’ancienne pièce. Anheng peut ainsi confirmer un modèle catalogue ou un remplacement sur mesure.
Distinguer défaut d’alignement et défaut de l’accouplement
Des vibrations qui augmentent avec la vitesse, un palier chaud ou une bande polie sur un côté du moyeu peuvent provenir d’un pied boiteux, d’une contrainte de tuyauterie, d’un déplacement de palier ou d’un faux-rond. Mesurez la machine et pas seulement l’accouplement, en comparant l’alignement à froid et en fonctionnement.
Après correction, répétez la mesure à la même vitesse et sous la même charge. Le remplacement se justifie si la pièce dépasse ses limites ; il ne remplace pas la correction de la géométrie de la machine.
Pour une ligne d’arbres désalignée, envoyez les alésages mesurés, la clavette, le DBSE, la vitesse, l’événement de couple et des photos nettes. Comparez les données de l’accouplement à engrenages avec les notes d’application adaptées avant de demander un plan de remplacement.
