도면 기반 커플링 맞춤 제작: 도면 검토부터 검사 서류까지
도면 기반 맞춤 제작이 필요한 경우

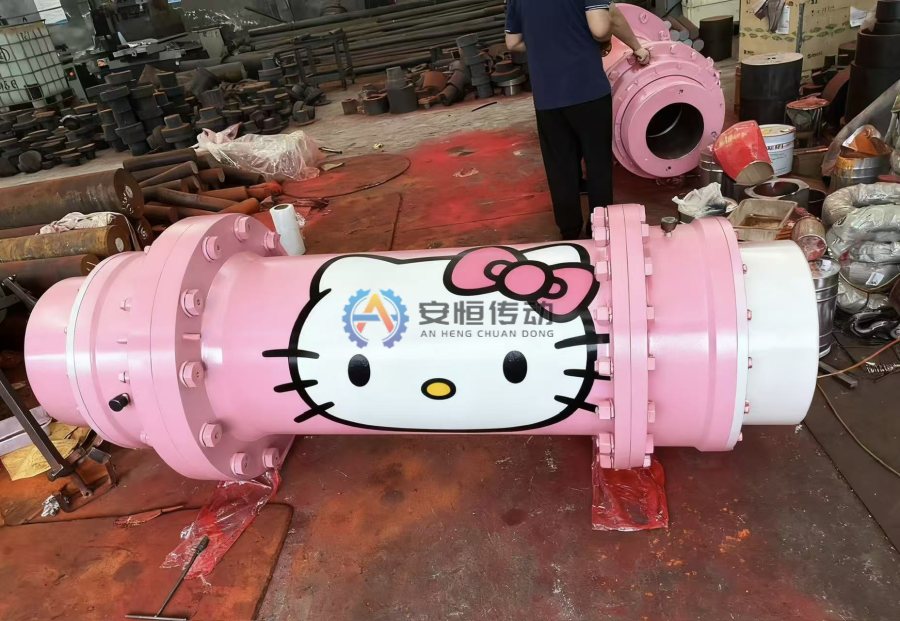

표준 카탈로그 모델로 축공, 플랜지, 브레이크 휠, 스페이서, 설치 공간 또는 구형 장비의 인터페이스를 충족할 수 없다면 맞춤 교체 커플링을 검토할 수 있습니다. 단종 모델의 교체, 수입 장비용 현지 조달 예비품, 서로 다른 브랜드의 모터 또는 감속기 개조, 특수 플랜지나 축단 연결이 필요한 제철소·광산·항만 장비 등이 대표적인 사례입니다.
도면 기반 맞춤 제작의 목적은 동력 전달 기능과 인터페이스를 복원하는 것이며, 구형 부품을 무조건 복제하는 것이 아닙니다. 구도면에는 개정 이력이 누락되거나 재질 기호가 불명확할 수 있고, 구형 부품도 축공 개조 또는 마모를 겪었을 수 있습니다. 이러한 문제는 견적과 생산 전에 반드시 확인해야 합니다.
1단계: 유일한 유효 도면 버전 확정
도면 번호, 버전 번호, 날짜와 단위가 표시된 PDF를 판독 기준으로 제출합니다. DWG, DXF, STEP 또는 IGS 파일은 형상 정보를 추출하는 데 활용할 수 있지만, 양측이 승인한 치수 기입 도면을 대신할 수는 없습니다. 파일마다 치수가 다르면 질의 목록을 작성하고 구매자가 어느 버전이 유효한지 명확히 지정해야 합니다. 수정할 때마다 개정 이력을 남겨 견적은 A 버전, 생산은 B 버전, 검사는 다시 구버전을 기준으로 진행되는 일을 방지해야 합니다.
완전한 도면이 없다면 먼저 구형 커플링 교체 측정 가이드에 따라 실측 스케치를 작성하고 ‘실측값’, ‘추정 원설계값’, ‘미확정값’을 구분해 표시합니다.
2단계: 형상 치수뿐 아니라 기능 매개변수도 검토
공급업체는 커플링이 어떤 하중을 전달하는지 알아야 합니다. 기본 토크는 `T = 9550P/n`으로 추산할 수 있지만, 기동, 제동, 역회전, 충격, 재료 걸림, 운전 방식과 환경에 관한 정보도 제공해야 합니다. 고속 장비는 최대 운전 회전수와 전체 조립체의 밸런싱 요건을 명시하고, 중부하 장비는 피크 토크의 산정 근거를 밝혀야 합니다. 브레이크 휠 또는 안전 보호 구조가 있다면 작동 방식과 인터페이스 관계를 설명해야 합니다.
| 기술 항목 | 도면 또는 데이터에 포함할 내용 | 검토 목적 |
|---|---|---|
| 축단 연결 | 축경, 축공 길이, 키홈/스플라인/테이퍼 홀, 끼워맞춤, 축 어깨 필렛 | 조립 가능 여부와 토크 전달 성능 확인 |
| 외부 인터페이스 | 전체 길이, 최대 외경, 플랜지 인로우, 홀 패턴, 축단 간 거리(DBSE) | 구형 장비 및 방호 커버와의 적합성 확보 |
| 하중 및 운전 조건 | 모터 출력, 운전 회전수, 피크값, 기동·정지, 역회전, 환경 | 구조와 규격의 적용 가능성 검토 |
| 재질 및 공정 | 재질 등급 체계, 열처리 부위, 표면 요구사항 | ‘동등 재질’과 같은 모호한 표현 방지 |
| 정밀도 요건 | 핵심 공차, 기하공차 기준, 런아웃, 밸런싱 요건 | 가공과 검사에 동일한 기준 적용 |
| 검사 서류 | 치수 기록, 재질 서류, 검사 범위, 보고서 언어 | 견적 전에 납품 범위 명확화 |
3단계: 재질·열처리·검사를 검수 가능한 조건으로 명시
‘고강도’, ‘내마모’, ‘국제 규격 준수’만으로는 충분한 기술 요건이 되지 않습니다. 재질 등급과 적용 재질 체계, 열처리 부위, 관리할 성능 또는 경도 범위의 근거, 핵심 치수 공차와 검사 방법을 명시해야 합니다. 기존 재질 등급을 직접 조달할 수 없다면 공급업체가 대체안을 제시하고, 양측이 화학 성분, 기계적 성질, 열처리 상태와 사용 위험을 비교한 후 서면으로 승인해야 합니다.
재질 증명서, 치수 검사, 비파괴검사, 동적 밸런싱 또는 제3자 입회가 필요하다면 대상 부품, 샘플링 검사 또는 전수검사, 합격 기준, 보고서 내용과 비용을 명확히 해야 합니다. 실제 검사 기록이나 자격 서류가 없는데 홍보 페이지의 설명을 납품 증빙으로 사용해서는 안 됩니다.
4단계: 제작 도면 승인 및 변경 관리
생산 전 승인 도면에는 축공, 키홈, 전체 길이, 플랜지 홀 패턴, 인로우, 재질, 열처리, 표면처리와 회전 방향 등 핵심 항목을 명확히 표시해야 합니다. 구매자의 도면 승인은 인터페이스와 검사 기준이 확정되었음을 의미하지만, 공급업체의 제조 가능성 검토 책임을 대신하지는 않습니다. 생산 중 치수, 재질 또는 공정을 변경해야 한다면 먼저 변경 통지를 발행하고 납기, 가격 및 기능에 미치는 영향을 평가한 뒤 버전을 업데이트해야 합니다.
위험도가 높거나 최초로 제작하는 맞춤형 부품은 초도품 또는 단계별 치수 승인을 합의할 수 있습니다. 정적 가조립, 비파괴검사, 동적 밸런싱 또는 기타 검증의 시행 여부는 운전 조건과 계약에 따라 정해야 하며, 모든 항목이 당연히 포함된 것으로 사후에 간주해서는 안 됩니다.
5단계: 출하 전 추적 가능한 납품 패키지 구성
계약에 따라 최종 승인 도면, 검사 기록, 재질 서류, 시험 보고서, 포장 명세서, 보관 및 설치 지침을 납품 패키지에 포함할 수 있습니다. 수출 프로젝트는 해외 바이어용 커플링 RFQ에 포장, 방청, 화인, 서류 언어, 무역 조건과 수하인 정보를 미리 명시해야 합니다.
유효한 견적 요청에는 최소한 유효 도면 버전, 수량, 장비와 설치 위치, 모터 출력과 운전 회전수, 하중 특성, 축단 연결, 재질 및 열처리 요건, 핵심 공차, 검사 서류, 목적국과 희망 납기가 포함되어야 합니다. 자료가 불완전하면 우선 기술 질의를 진행할 수 있지만, 확인되지 않은 가정을 그대로 생산에 반영해서는 안 됩니다.
