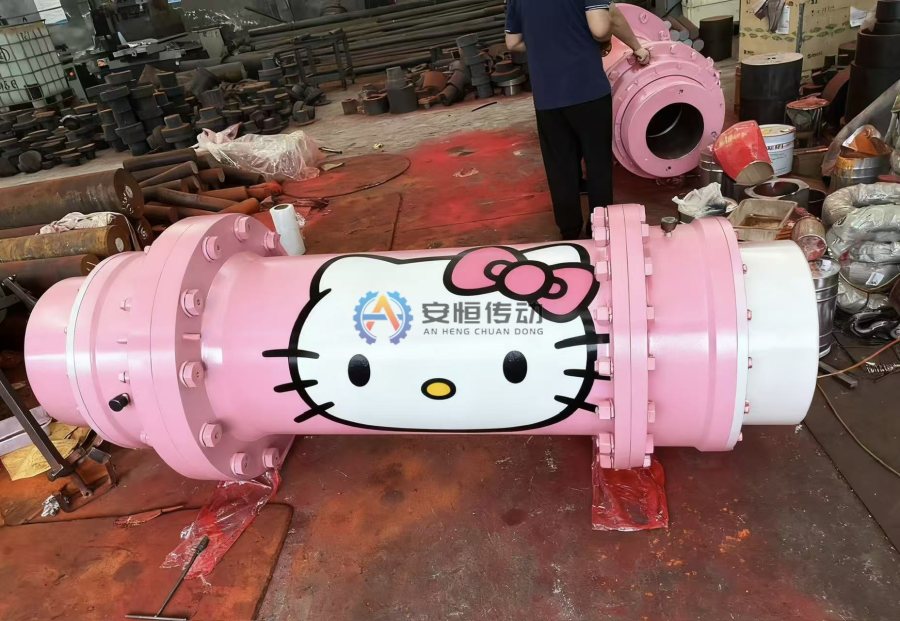

按图定制联轴器怎么做？从图纸审核到检验文件的流程
什么时候应该按图定制
标准目录型号无法满足轴孔、法兰、制动轮、中间节、安装空间或旧设备接口时，可以评估非标替换联轴器。常见场景包括停产型号替换、进口设备国产化备件、不同品牌电机或减速机改造，以及需要特殊法兰或轴端连接的钢厂、矿山和港口设备。
按图定制的目标是恢复传动功能和接口，而不是无条件复制旧件。旧图可能缺少修订、材料代号不明确，旧件也可能经历过改孔或磨损；这些问题必须在报价和生产前暴露。
第一步：建立唯一的图纸版本
提交带图号、版本号、日期和单位的 PDF 作为阅读基准；DWG、DXF、STEP 或 IGS 可用于提取几何，但不能替代双方确认的标注图。若不同文件尺寸冲突，应形成问题清单，由采购方明确哪个版本有效。每次修改都要保留修订记录，避免报价按 A 版、生产按 B 版、验收又拿旧版比较。
没有完整图纸时，先按旧联轴器替换测量指南形成测绘草图，并把“实测值”“推定原值”“待确认值”分开标注。
第二步：审核功能参数，而不仅是几何尺寸
供应商需要知道联轴器传递什么负载。基础扭矩可按 `T = 9550P/n` 估算，但还要提供启动、制动、反转、冲击、卡料、工作制度和环境。高速设备需说明最高转速与整机平衡要求；重载设备需说明峰值扭矩依据；带制动轮或安全保护的结构需说明动作和接口关系。
| 技术块 | 图纸或数据应包含 | 审核目的 |
|---|---|---|
| 轴端连接 | 轴径、轴孔长度、键槽/花键/锥孔、配合、轴肩圆角 | 确保能装配并传递扭矩 |
| 外部接口 | 总长、最大外径、法兰止口、孔系、轴端距 | 保证与旧设备和防护罩匹配 |
| 载荷工况 | 功率、转速、峰值、启停、反转、环境 | 复核结构与规格是否适用 |
| 材料工艺 | 材料牌号体系、热处理区域、表面要求 | 避免“同等材料”等模糊表达 |
| 精度要求 | 关键公差、形位基准、跳动、平衡要求 | 让加工和验收使用同一基准 |
| 检验文件 | 尺寸记录、材质文件、检测范围、报告语言 | 在报价前明确交付边界 |
第三步：把材料、热处理和检验写成可验收条款
“高强度”“耐磨”“按国际标准”都不是足够的技术要求。应标明材料牌号及其采用的材料体系、热处理部位、需控制的性能或硬度范围来源、关键尺寸公差和检验方法。若原材料牌号无法直接采购，应由供应商提出替代方案，并由双方比较化学成分、力学性能、热处理状态和使用风险后书面确认。
需要材质证明、尺寸检验、无损检测、动平衡或第三方见证时，应明确零件范围、抽检或全检、验收依据、报告内容和费用。不得在没有真实检验或资质文件的情况下，把宣传页描述当作交付证据。
第四步：生产图确认与变更控制
生产前确认图应清楚标出轴孔、键槽、总长、法兰孔系、止口、材料、热处理、表面处理和旋转方向等关键项。采购方确认图纸意味着接口和验收基准被锁定，但不应替代供应商对制造可行性的责任。生产中若需要改尺寸、材料或工艺，应先发变更说明，评估对交期、价格和功能的影响，再更新版本。
对于高风险或首次制造的非标件，双方可以约定首件或阶段性尺寸确认。是否进行静态试装、无损检测、动平衡或其他验证，应依据工况和合同决定，不能事后假定所有项目都包含。
第五步：发货前形成可追溯交付包
交付包可根据合同包含最终确认图、检验记录、材质文件、检测报告、装箱清单、保存与安装说明。出口项目还应在国际买家联轴器 RFQ中提前写明包装、防锈、唛头、文件语言、贸易条款和收货信息。
一份有效询盘至少应包含：有效图纸版本、数量、设备和工位、功率与转速、负载特征、轴端连接、材料与热处理要求、关键公差、检验文件、目的国及期望交期。资料不完整时，可以先做技术澄清，但不应把假设直接带入生产。
