工业联轴器

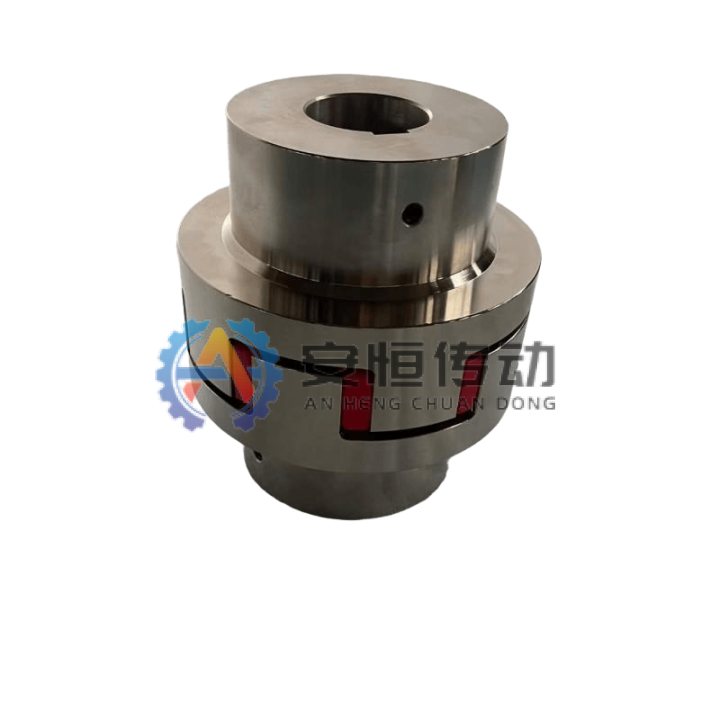

两个带凸爪的半联轴器通过一体多瓣形弹性元件传递扭矩，无需润滑，拆装方便，可缓冲减振并补偿两轴偏移，适用于泵、风机、输送机和通用传动。
没有图纸？可发送旧联轴器照片、铭牌信息和轴端尺寸。
工程数据
梅花形弹性联轴器（又称梅花联轴器、爪式联轴器）由两个带凸爪的半联轴器和一个一体多瓣形弹性元件组成，弹性元件嵌在两半联轴器的凸爪之间。扭矩经弹性元件传递，可缓冲减振，并补偿两轴的角向、径向和轴向偏移。无需润滑，结构简单，拆装方便。适用于泵、风机、输送机，以及启动频繁、正反转的起重和通用传动。LM50～LM400（GB/T 5272-2017）公称转矩 28 N·m～14000 N·m，轴孔 10～160 mm。LMS 双法兰型更换弹性元件时不必移动设备；LML 型带制动轮，LMPK 型带制动盘。报价前请提供功率或扭矩和转速、两端轴径和键槽，以及轴孔型式。手上是旧标准型号（如 LM5、LMD5、LMZ5-I）？把铭牌发给我们，我们来对照。
泵、风机、输送机，以及冶金、矿山、化工等行业中启动频繁、正反转的起重和通用传动。
LM50～LM400（GB/T 5272-2017），公称转矩 28 N·m～14000 N·m（最大转矩 25200 N·m），轴孔 10～160 mm，许用转速最高 15000 r/min。
LM 基本型；LMS 双法兰型（更换弹性元件不必移动设备）；LML 带制动轮型，制动轮直径 160～710 mm；LMPK 带制动盘型，制动盘直径 355～1000 mm。
轴孔 Y、J 或 Z 型（1:10 锥孔），按 GB/T 3852，键槽按图纸；工作温度 −30 ℃～+80 ℃。
工程数据
请将每张画册尺寸图与对应参数表结合使用；最终扭矩、转速、轴孔、材质和配合以确认后的项目图纸为准。
较小屏幕可左右滑动，或查看紧凑型号卡片。
| 型号 | 公称转矩 Tn N·m | 最大转矩 Tmax N·m | 许用转速 n r/min | 轴孔直径 d1、d2、dz mm | 轴孔长度 mm | 主要尺寸 mm | 转动惯量 kg·m² | 质量 kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y型 L | J、Z型 L1 | J、Z型 L | D1 | D2 | H | |||||||
| 10, | 22 | — | — | |||||||||
| LM50 | 28 | 50 | 15000 | 12, | 27 | — | — | 50 | 42 | 16 | 0.0002 | 1.00 |
| 16, | 30 | — | — | |||||||||
| 20, | 38 | — | — | |||||||||
| 12, | 27 | — | — | |||||||||
| 16, | 30 | — | — | |||||||||
| LM70 | 112 | 200 | 11000 | 20, | 38 | — | — | 70 | 55 | 23 | 0.0011 | 2.50 |
| 25, | 44 | — | — | |||||||||
| 30, | 60 | — | — | |||||||||
| 16, | 30 | — | — | |||||||||
| LM85 | 160 | 288 | 9000 | 20, | 38 | — | — | 85 | 60 | 24 | 0.0022 | 3.42 |
| 25, | 44 | — | — | |||||||||
| 30, | 60 | — | — | |||||||||
| 18, | 30 | — | — | |||||||||
| 20, | 38 | — | — | |||||||||
| LM105 | 355 | 640 | 7250 | 25, | 44 | — | — | 105 | 65 | 27 | 0.0051 | 5.15 |
| 30, | 60 | — | — | |||||||||
| 40, | 84 | — | — | |||||||||
| 20, | 38 | 52 | 38 | |||||||||
| LM125 | 450 | 810 | 6000 | 25, | 44 | 62 | 44 | 125 | 85 | 33 | 0.014 | 10.1 |
| 30, | 60 | 82 | 60 | |||||||||
| 40, | 84 | — | — | |||||||||
| 25, | 44 | 62 | 44 | |||||||||
| LM145 | 710 | 1280 | 5250 | 30, | 60 | 82 | 60 | 145 | 95 | 39 | 0.025 | 13.1 |
| 40, | 84 | 112 | 84 | |||||||||
| 60, | 107 | — | — | |||||||||
| 30, | 60 | 82 | 60 | |||||||||
| LM170 | 1250 | 2250 | 4500 | 40, | 84 | 112 | 84 | 170 | 120 | 41 | 0.055 | 21.2 |
| 60, | 107 | — | — | |||||||||
| 80, | 132 | — | — | |||||||||
| 35, | 60 | 82 | 60 | |||||||||
| LM200 | 2000 | 3600 | 3750 | 40, | 84 | 112 | 84 | 200 | 135 | 48 | 0.119 | 33.0 |
| 60, | 107 | 142 | 107 | |||||||||
| 80, | 132 | — | — | |||||||||
| 40, | 84 | 112 | 84 | |||||||||
| LM230 | 3150 | 5670 | 3250 | 60, | 107 | 142 | 107 | 230 | 150 | 50 | 0.217 | 45.5 |
| 80, | 132 | — | — | |||||||||
| 45, | 84 | 112 | 84 | |||||||||
| LM260 | 5000 | 9000 | 3000 | 60, | 107 | 142 | 107 | 260 | 180 | 60 | 0.458 | 75.2 |
| 80, | 132 | 172 | 132 | |||||||||
| 100, | 167 | — | — | |||||||||
| 60, | 107 | 142 | 107 | |||||||||
| LM300 | 7100 | 12780 | 2500 | 80, | 132 | 172 | 132 | 300 | 200 | 67 | 0.804 | 99.2 |
| 100, | 167 | — | — | |||||||||
| 130, | 202 | — | — | |||||||||
| 60, | 107 | 142 | 107 | |||||||||
| LM360 | 12500 | 22500 | 2150 | 80, | 132 | 172 | 132 | 360 | 225 | 73 | 1.73 | 148.1 |
| 100, | 167 | 212 | 167 | |||||||||
| 130, | 202 | — | — | |||||||||
| 80, | 132 | 172 | 132 | |||||||||
| LM400 | 14000 | 25200 | 1900 | 100, | 167 | 212 | 167 | 400 | 250 | 73 | 2.84 | 197.5 |
| 130, | 202 | — | — | |||||||||
| 160 | 242 | — | — | |||||||||
数据按 GB/T 5272-2017。带 * 的孔径没有 J、Z 型轴孔，“—”表示没有该项；质量和转动惯量按 Y 型最大轴孔长度、最小轴孔直径计算。轴孔与键槽按图纸加工。
FAQ
GB/T 5272-2017 中型号里的数字表示规格，等于 LM 型的外径（mm）：LM145 外径 145 mm。LMS145 是同规格的双法兰型，LML200-400 是规格 200、制动轮直径 400 mm 的带制动轮型，LMPK 为带制动盘型。
可以。这些是旧标准 GB/T 5272-2002 的型号。请把铭牌、照片或旧图纸连同两端轴径发给我们，我们按新标准对照选型，或按原尺寸制作。
每次停机检修时检查一次。弹性元件出现裂纹、磨损、变硬或永久压扁，或者设备启动、换向时联轴器有撞击声，就应更换。
LMS 双法兰型可以：拆下法兰螺栓即可取出弹性元件，两边设备都不用动。LM 基本型则需要把一侧设备后移，让两个半联轴器分开后才能更换。
电机功率或扭矩和转速、两端轴径和键槽、轴孔型式（Y、J 或 Z）。LML、LMPK 型请再提供制动轮或制动盘尺寸，并告诉我们数量。
