産業用カップリング
爪付きハブ2個の間を一体型の多弁形エラストマーでトルク伝達。潤滑不要で組立が容易、衝撃・振動を吸収し軸のずれも補正します。ポンプ、送風機、コンベヤ、一般駆動に適します。
図面がない場合は、旧品写真、銘板情報、軸端寸法を送付してください。
技術データ

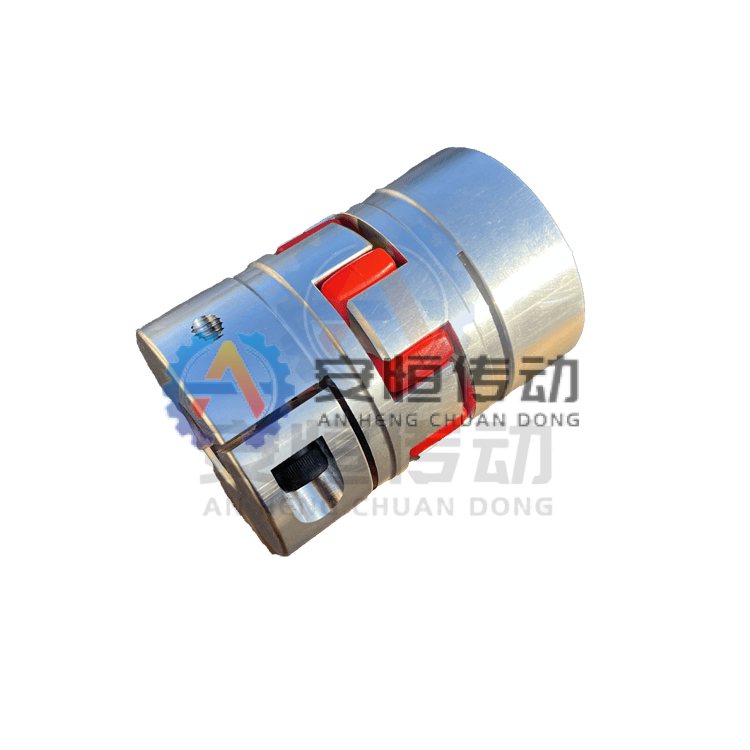

ジョーカップリング（スパイダーカップリング、梅花形カップリングとも呼ばれます）は、爪の付いた2つのハブと、その間に入る一体型の多弁形エラストマーで構成されます。トルクはエラストマーを介して伝わり、衝撃や振動を吸収し、角度・半径方向・軸方向の小さなずれを許容します。潤滑は不要で、組立も簡単です。ポンプ、送風機、コンベヤのほか、始動が多い、または正逆転する巻上げ・一般駆動に適します。LM50～LM400（GB/T 5272-2017）は定格トルク 28 N·m～14,000 N·m、軸穴 10～160 mm に対応します。LMS 両フランジ形は機械を動かさずにエラストマーを交換でき、LML はブレーキホイール付き、LMPK はブレーキディスク付きです。お見積りには、出力またはトルクと回転数、両軸径とキー溝、軸穴形式をお知らせください。旧規格の LM5、LMD5、LMZ5-I などの銘板があれば写真をお送りください。対応する型式をご案内します。
ポンプ、送風機、コンベヤ、および冶金・鉱山・化学プラントで始動が多い、または正逆転する巻上げ・一般駆動。
LM50～LM400（GB/T 5272-2017）、定格トルク 28 N·m～14,000 N·m（最大 25,200 N·m）、軸穴 10～160 mm、許容回転数 最高 15,000 r/min。
LM 基本形、LMS 両フランジ形（機械を動かさずにエラストマー交換）、LML ブレーキホイール付き（D0 160～710 mm）、LMPK ブレーキディスク付き（355～1000 mm）。
軸穴 Y・J・Z 形（1:10 テーパ）、GB/T 3852 準拠、キー溝は図面対応。使用温度 −30 ℃～+80 ℃。
技術データ
各カタログ寸法図と対応するデータ表を併用してください。最終トルク、回転数、軸穴、材料、はめあいは承認図面で確認します。
小さい画面では横にスワイプして確認できます。
| 型式 | 定格トルク Tn N·m | 最大トルク Tmax N·m | 許容回転数 n r/min | 軸穴径 d1・d2・dz mm | 軸穴長さ mm | 主要寸法 mm | 慣性モーメント kg·m² | 質量 kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y形 L | J・Z形 L1 | J・Z形 L | D1 | D2 | H | |||||||
| 10, | 22 | — | — | |||||||||
| LM50 | 28 | 50 | 15000 | 12, | 27 | — | — | 50 | 42 | 16 | 0.0002 | 1.00 |
| 16, | 30 | — | — | |||||||||
| 20, | 38 | — | — | |||||||||
| 12, | 27 | — | — | |||||||||
| 16, | 30 | — | — | |||||||||
| LM70 | 112 | 200 | 11000 | 20, | 38 | — | — | 70 | 55 | 23 | 0.0011 | 2.50 |
| 25, | 44 | — | — | |||||||||
| 30, | 60 | — | — | |||||||||
| 16, | 30 | — | — | |||||||||
| LM85 | 160 | 288 | 9000 | 20, | 38 | — | — | 85 | 60 | 24 | 0.0022 | 3.42 |
| 25, | 44 | — | — | |||||||||
| 30, | 60 | — | — | |||||||||
| 18, | 30 | — | — | |||||||||
| 20, | 38 | — | — | |||||||||
| LM105 | 355 | 640 | 7250 | 25, | 44 | — | — | 105 | 65 | 27 | 0.0051 | 5.15 |
| 30, | 60 | — | — | |||||||||
| 40, | 84 | — | — | |||||||||
| 20, | 38 | 52 | 38 | |||||||||
| LM125 | 450 | 810 | 6000 | 25, | 44 | 62 | 44 | 125 | 85 | 33 | 0.014 | 10.1 |
| 30, | 60 | 82 | 60 | |||||||||
| 40, | 84 | — | — | |||||||||
| 25, | 44 | 62 | 44 | |||||||||
| LM145 | 710 | 1280 | 5250 | 30, | 60 | 82 | 60 | 145 | 95 | 39 | 0.025 | 13.1 |
| 40, | 84 | 112 | 84 | |||||||||
| 60, | 107 | — | — | |||||||||
| 30, | 60 | 82 | 60 | |||||||||
| LM170 | 1250 | 2250 | 4500 | 40, | 84 | 112 | 84 | 170 | 120 | 41 | 0.055 | 21.2 |
| 60, | 107 | — | — | |||||||||
| 80, | 132 | — | — | |||||||||
| 35, | 60 | 82 | 60 | |||||||||
| LM200 | 2000 | 3600 | 3750 | 40, | 84 | 112 | 84 | 200 | 135 | 48 | 0.119 | 33.0 |
| 60, | 107 | 142 | 107 | |||||||||
| 80, | 132 | — | — | |||||||||
| 40, | 84 | 112 | 84 | |||||||||
| LM230 | 3150 | 5670 | 3250 | 60, | 107 | 142 | 107 | 230 | 150 | 50 | 0.217 | 45.5 |
| 80, | 132 | — | — | |||||||||
| 45, | 84 | 112 | 84 | |||||||||
| LM260 | 5000 | 9000 | 3000 | 60, | 107 | 142 | 107 | 260 | 180 | 60 | 0.458 | 75.2 |
| 80, | 132 | 172 | 132 | |||||||||
| 100, | 167 | — | — | |||||||||
| 60, | 107 | 142 | 107 | |||||||||
| LM300 | 7100 | 12780 | 2500 | 80, | 132 | 172 | 132 | 300 | 200 | 67 | 0.804 | 99.2 |
| 100, | 167 | — | — | |||||||||
| 130, | 202 | — | — | |||||||||
| 60, | 107 | 142 | 107 | |||||||||
| LM360 | 12500 | 22500 | 2150 | 80, | 132 | 172 | 132 | 360 | 225 | 73 | 1.73 | 148.1 |
| 100, | 167 | 212 | 167 | |||||||||
| 130, | 202 | — | — | |||||||||
| 80, | 132 | 172 | 132 | |||||||||
| LM400 | 14000 | 25200 | 1900 | 100, | 167 | 212 | 167 | 400 | 250 | 73 | 2.84 | 197.5 |
| 130, | 202 | — | — | |||||||||
| 160 | 242 | — | — | |||||||||
GB/T 5272-2017 に基づくデータ。* 印の軸穴径は J・Z 形がなく、「—」は該当なしです。質量と慣性モーメントは Y 形最大軸穴長さ・最小軸穴径での値です。軸穴とキー溝は図面に合わせて加工します。
技術データ
クラウンドギヤカップリング製鉄・圧延設備、クレーン、鉱山設備、港湾荷役設備向け。高トルク伝達と軸方向・角度・径方向のミスアライメント補正。同じ用途に関連: 鉄鋼・圧延設備, 鉱山・破砕設備, 搬送設備
グリッドカップリングベルトコンベヤ、クラッシャ、誘引ファン、衝撃の多い補助駆動向け。ねじり振動を緩和し、衝撃吸収と保守性に優れる。同じ用途に関連: 鉱山・破砕設備, ポンプ・ファン, 搬送設備
安全カップリングフィーダ、アンコイラ、シャーライン、過負荷に敏感な駆動向け。設定トルクで開放し、軸・減速機・被駆動機を保護。同じ用途に関連: 鉄鋼・圧延設備, 鉱山・破砕設備, 搬送設備
トルクリミッターカップリングフライングシャー、切断ライン、明確な過負荷点が必要な駆動向け。再現性のあるトルク解放で駆動系を保護。同じ用途に関連: 鉄鋼・圧延設備, 鉱山・破砕設備, 搬送設備技術データ
FAQ
GB/T 5272-2017 では数字がサイズを表し、LM 形の外径（mm）と同じです。LM145 は外径 145 mm、LMS145 は同サイズの両フランジ形、LML200-400 はサイズ 200・ブレーキホイール径 400 mm、LMPK はブレーキディスク付きです。
はい。これらは旧規格 GB/T 5272-2002 の型式です。銘板・写真・旧図面と両軸径をお送りいただければ、現行サイズに置き換えるか、旧寸法どおりに製作します。
定期点検のたびに確認してください。亀裂、摩耗、硬化、へたりがある場合や、始動・反転時にカップリングから打音が出る場合は交換してください。
LMS 両フランジ形なら可能です。フランジボルトを外せば、どちらの機械も動かさずにエラストマーを取り出せます。LM 基本形では、ハブを離すために片側の機械を後退させる必要があります。
モーター出力またはトルクと回転数、両軸径とキー溝、軸穴形式（Y・J・Z）。LML・LMPK ではブレーキホイールまたはディスクの寸法と、数量もお知らせください。
