搬送設備用カップリングの選定

設備エリア別の推奨カップリング

この用途のカップリングは単なる軸継手ではありません。負荷始動、連続運転、粉じん、中程度の芯ずれからモーター、減速機、軸受、被駆動機を守ります。代表的な選択肢はグリッドカップリング、ローラーチェーンカップリング、ピンブッシュカップリング、ギヤカップリングで、トルク、回転数、芯ずれ、環境、保守性で決めます。

設備/エリア	推奨カップリング	選定理由
ベルトコンベヤ・バケットエレベータ	グリッド、ピンブッシュ、ギヤカップリング	始動衝撃、保守性、軸芯出しのバランスを取る。

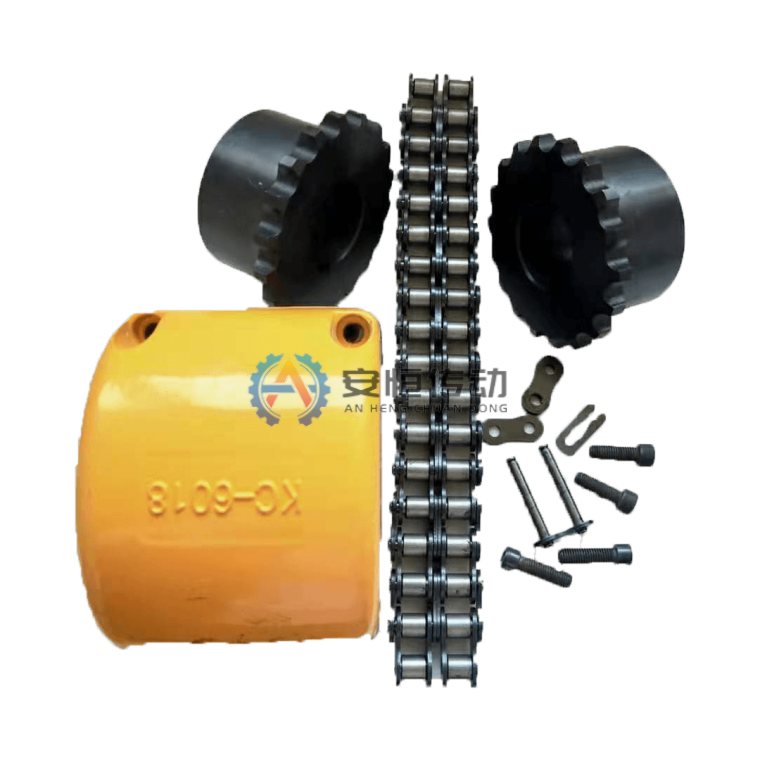

低速チェーンコンベヤ	ローラーチェーンカップリング	低速・中トルク駆動にコンパクトで経済的。

なぜカップリング選定が重要か

この用途のカップリングは単なる軸継手ではありません。負荷始動、連続運転、粉じん、中程度の芯ずれからモーター、減速機、軸受、被駆動機を守ります。代表的な選択肢はグリッドカップリング、ローラーチェーンカップリング、ピンブッシュカップリング、ギヤカップリングで、トルク、回転数、芯ずれ、環境、保守性で決めます。

見積前に確認する技術情報

搬送設備用カップリングを正確に見積もるには、図面、旧部品写真、銘板情報と次の技術情報を確認してください。

項目	重要な理由
トルクとピークトルク	サイズ、サービスファクター、強度余裕を決めます。
回転数範囲	バランス、潤滑、振動に影響します。
軸径とキー溝	軸穴はめあいと交換互換性を左右します。
芯ずれと軸方向変位	弾性、ギヤ、ユニバーサルの適否を判断します。
使用環境	粉じん、水分、熱、腐食がシールと材料選定に影響します。
図面または旧部品写真	設備側インターフェースを変えずに特注交換を確認できます。

据付・保守の注意点

据付前に基礎、軸振れ、軸端距離を確認し、試運転後に温度上昇、振動、異音、ボルト締付、潤滑状態を確認します。交換案件では製作前に最終図面を確定します。
