産業用カップリング
2つのハブ間をナイロンピンでトルク伝達。潤滑不要でピン交換が容易、軸方向の移動も大きく許容し、ポンプ、送風機、コンベヤ、一般駆動に適します。
図面がない場合は、旧品写真、銘板情報、軸端寸法を送付してください。
技術データ
弾性ピンカップリングは2つのハブと、両フランジの穴に入るナイロンピン群で構成され、ピンは押さえ板で保持されます。トルクはピンを介して伝わり、ナイロンが衝撃を吸収し、軸方向の移動も許容します。潤滑は不要で両側は対称、摩耗したピンは一式で交換します。ポンプ、送風機、コンベヤ、撹拌機、頻繁な起動や正逆転のある一般駆動に適します。LX1～LX14（旧型式 HL）で 250 N·m～180 kN·m をカバーします。見積前に出力またはトルク、回転数、両軸径とキー溝、軸穴形式、取付スペースをご確認ください。ゴムブッシュ付き鋼製ピンの構造をお探しならピンブッシュカップリングをご覧ください。
ポンプ、送風機、ベルト・スクリューコンベヤ、撹拌機、頻繁な起動や正逆転のある一般駆動。
LX1～LX14（旧型式 HL）、定格トルク 250 N·m～180 kN·m、軸穴最大 340 mm。ブレーキホイール付き LXZ 型もあります。
ハブは 45 鋼（S45C 相当）、40Cr、42CrMo が一般的。ピンは PA6 ナイロン。
軸穴は GB/T 3852 の Y・J1・Z 形（1:10 テーパ）、キー溝は図面どおり。使用温度 −20 ℃～+80 ℃。
技術データ
各カタログ寸法図と対応するデータ表を併用してください。最終トルク、回転数、軸穴、材料、はめあいは承認図面で確認します。
小さい画面では横にスワイプして確認できます。
| 型式 | 定格トルク Tn N·m | 許容回転数 n r/min | 軸穴径 | 軸穴長さ L | 主要寸法 mm | 質量 kg | ||
|---|---|---|---|---|---|---|---|---|
| D | D1 | S | ||||||
| LX1(HL1) | 250 | 8500 | 12-24 | 27-52 | 90 | 40 | 2.5 | 2 |
| LX2(HL2) | 560 | 6300 | 20-35 | 38-82 | 120 | 55 | 2.5 | 5 |
| LX3(HL3) | 1250 | 4750 | 30-48 | 60-112 | 160 | 75 | 2.5 | 8 |
| LX4(HL4) | 2500 | 3870 | 40-63 | 84-142 | 195 | 100 | 3 | 22 |
| LX5(HL5) | 3150 | 3450 | 50-75 | 107-142 | 220 | 120 | 3 | 30 |
| LX6(HL6) | 6300 | 2720 | 60-85 | 107-172 | 280 | 140 | 4 | 53 |
| LX7(HL7) | 11200 | 2360 | 70-110 | 107-212 | 320 | 170 | 4 | 98 |
| LX8(HL8) | 16000 | 2120 | 80-125 | 167-212 | 360 | 200 | 5 | 119 |
| LX9(HL9) | 22400 | 1850 | 100-140 | 167-252 | 410 | 230 | 5 | 197 |
| LX10(HL10) | 35500 | 1600 | 110-180 | 167-302 | 480 | 280 | 6 | 322 |
| LX11(HL11) | 50000 | 1400 | 130-220 | 202-352 | 540 | 340 | 6 | 520 |
| LX12(HL12) | 80000 | 1220 | 160-260 | 242-410 | 630 | 400 | 7 | 714 |
| LX13(HL13) | 125000 | 1080 | 190-300 | 282-470 | 710 | 465 | 8 | 1057 |
| LX14(HL14) | 180000 | 950 | 240-340 | 330-550 | 800 | 530 | 8 | 1956 |
LX12、LX13、LX14でZ形軸穴を使用する場合は、座ぐり可否を確認してください。
技術データ
この製品に登録済みのファイルのみ表示します。必要な版がない場合は型式と案件情報をお知らせください。
技術データ

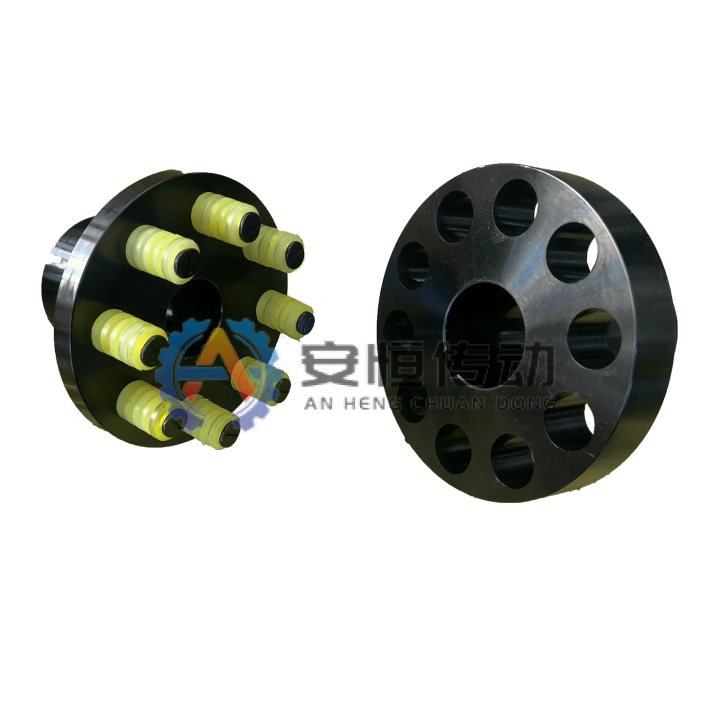

ピンブッシュカップリングフィーダ、補助ロール、ポンプ、中荷重設備向け。構造が簡単で弾性緩衝があり、ブッシュ交換が容易。同じ用途に関連: セメントプラント, 搬送設備, ポンプ・ファン, 製紙工場
グリッドカップリングベルトコンベヤ、クラッシャ、誘引ファン、衝撃の多い補助駆動向け。ねじり振動を緩和し、衝撃吸収と保守性に優れる。同じ用途に関連: セメントプラント, 搬送設備, ポンプ・ファン
ゴムブロックカップリング重負荷補助駆動、搬送設備、交換式弾性ブロックが必要な設備向け。弾性緩衝、モジュール交換、保守性に優れる。同じ用途に関連: 搬送設備, ポンプ・ファン, 製紙工場
クラウンドギヤカップリング製鉄・圧延設備、クレーン、鉱山設備、港湾荷役設備向け。高トルク伝達と軸方向・角度・径方向のミスアライメント補正。同じ用途に関連: セメントプラント, 搬送設備FAQ
弾性ピンカップリング（LX）は一体のナイロンピン、ピンブッシュカップリング（LT）はゴムブッシュ付きの鋼製ピンを使います。どちらか不明な場合は写真をお送りください。
はい。図面または旧品の写真と両軸径をお送りください。製作前に軸穴、キー溝、材質、ピン数を確認します。
モーター出力またはトルク、回転数、両軸径とキー溝、軸穴形式（Y・J1・Z）、駆動する機械、数量。
定期点検ごとに確認し、割れ・つぶれ・摩耗・穴内のがたつきがあれば一式で交換してください。
はい。LXZ 型（旧型式 HLL）はドラムブレーキ用のブレーキホイール付きです。カタログはこのページからダウンロードできます。
