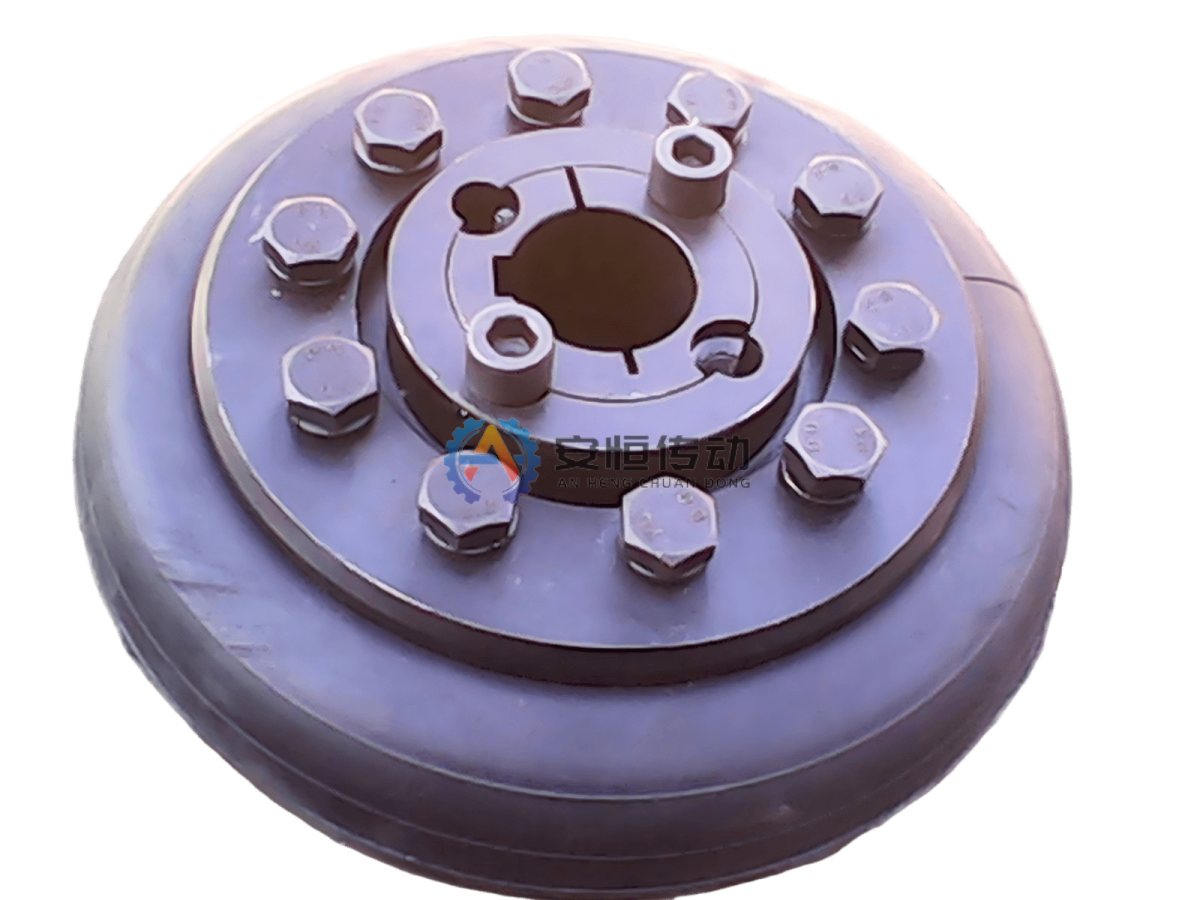

タイヤカップリングの産業用製品写真。製鉄所、クレーン、鉱山、港湾設備向け — サムネイルを選び、メイン画像をホバーまたはタップして詳細を確認します。

産業用カップリング

タイヤカップリング

酸洗ライン、補助駆動、防振が必要な設備向け。高い弾性、防振性、ゴムエレメント交換の容易さ。

タイヤ構造が振動を吸収
一定のずれを補正
中トルク

シリーズ: UL / LA / LB
型式データ: 47
HTMLデータ表: 3
図面 / ファイル: 6

図面がない場合は、旧品写真、銘板情報、軸端寸法を送付してください。

収録済み技術データ

製品概要と適用範囲

タイヤカップリングは柔軟なゴムタイヤ要素で振動、衝撃荷重、ミスアライメントを吸収します。ファン、ポンプ、コンプレッサ、ベルトコンベヤ、接続機器を移動せずに弾性体交換が必要な機械に適しています。見積前にトルク、回転数、軸穴、タイヤ材質、周囲温度、薬品雰囲気を確認してください。

主な用途

酸洗ライン、補助駆動、防振が必要な設備に推奨。

選定ポイント

選定前にトルク、回転数、軸径、キー溝、サービスファクター、ミスアライメント、使用環境を確認します。

カスタム項目

軸穴、キー溝、材料、熱処理、動バランス、表面処理、輸出梱包に対応します。

材料・検査

一般材質は45鋼、42CrMoまたは指定鋼種で、必要に応じて検査記録を提出できます。

製造工程管理

タイヤカップリングの機械加工・熱処理・検査工程

図面・材質確認から素材準備、CNC荒加工、機能部加工、熱処理、再検査、仕上げ、組立、最終出荷までのタイヤカップリング工程です。材質と熱処理の詳細は承認図面に従います。

タイヤカップリングの製造・検査フローチャート — タイヤカップリングの代表的な機械加工・熱処理ルートです。材質・図面条件に依存する工程は技術承認後に実施します。

01. 運転データ・図面確認: 製造着手前にトルク、回転数、軸接続部、許容偏心、受入基準、承認図面を確認します。
02. 材料証明・素材検査: 材質識別、証明書、ヒート番号、素材寸法、指定された鍛造・鋳造・棒材ルートを確認します。
03. 切断・鍛造／鋳造素材の準備: 材料を切断、または鍛造・鋳造素材を準備し、スケール除去、識別転記、加工代確保を行います。
04. 端面・外径・内径のCNC荒加工: CNC旋盤または立旋盤で端面、外径、内径、基準肩を荒加工し、熱処理変形と仕上げ代を確保します。
05. ハブ・クランプフランジ・合わせ穴加工: 工程指示に従い、旋削、フライス、ホブ、ギヤシェーパ、穴あけ、中ぐり、研削で記載の歯形、溝、穴、スプライン、機構部を加工します。
06. エラストマータイヤの成形・加硫または受入ロット検査: 承認仕様に従ってばね、ピン、軸受、摩擦材、エラストマーを製作・確認し、必要に応じてロット追跡を行います。
07. ハブ／フランジの焼ならし・調質・応力除去: 鋼製ハブ・フランジを図面指定で焼ならし、調質または応力除去し、既加工基準を保護します。ダイヤフラムとエラストマーは別工程で管理します。
08. 金属熱処理・エラストマー加硫／ロット確認: 金属部品の熱処理とエラストマー成形・加硫を分離管理し、組立前にロット証明、硬さ、寸法、外観を確認します。
09. 軸穴・キー溝・はめあい仕上げ: 基準面とはめあい面を仕上げ旋削または研削し、軸穴、キー溝、スプライン、シール座、取付部を承認公差に仕上げます。
10. 弾性要素適合・最終組立検査: 寸法、振れ、歯当たりまたは部品適合を確認して管理組立を行い、潤滑、締結、バランス、機能検査を記録します。
11. 最終検査・表示・出荷承認: 必要記録と受入結果がそろった後、最終検査、トレーサビリティ表示、防錆、梱包を行います。

収録済み技術データ

選定前に確認する情報

最終型式は実際の駆動データと承認図面に基づいて選定します。分かる範囲で情報をご提示ください。

図面を送付して見積を依頼

01必要トルクまたはモーター出力とサービスファクター
02運転回転数、ピーク負荷、起動、正逆転条件
03軸径 d1/d2、キー溝、はめあい要件
04軸端間距離、全長、取付スペース
05温度、粉じん、湿度、腐食、保守条件
06既存図面、旧品写真、銘板、実測寸法

収録済み技術データ

型式・寸法データ

各カタログ寸法図と対応するHTML表を併用してください。最終トルク、回転数、軸穴、材料、はめあいは承認図面で確認します。

UL タイヤカップリング寸法・仕様表

出典: GB5844-2003

UL タイヤカップリングの寸法図。軸穴、外径、長さ、取付確認点を示す — 確認が必要な構造寸法

小さい画面では横にスワイプして確認できます。

型式	主要寸法 mm			ねじ本数	許容軸穴	軸穴長さ L	定格トルク N·m	許容回転数 n r/min	慣性モーメント kg·m²	質量 kg
型式	D	D1	H	ねじ本数	許容軸穴	軸穴長さ L	定格トルク N·m	許容回転数 n r/min	慣性モーメント kg·m²	質量 kg
UL1	80	29	20	12-M5×12	10~18	22~42	10	5000	0.0003	0.7
UL2	100	36	26	12-M6×14	12~22	27~52	25	5000	0.0008	1.2
UL3	120	40	32	12-M8×15	18~25	30~62	63	4800	0.0022	1.8
UL4	140	48	38	12-M8×18	20~30	38~82	100	4500	0.0044	3
UL5	160	56	45	12-M10×20	24~35	38~82	160	4000	0.0084	4.6
UL6	180	65	50	12-M10×22	25~40	44~112	250	3600	0.0164	7.1
UL7	200	78	56	12-M10×25	32~48	60~112	315	3200	1.029	10.9
UL8	220	80	63	12-M12×28	38~50	60~112	400	3000	0.045	13
UL9	250	100	71	16-M12×30	42~60	84~142	630	2800	0.089	20
UL10	280	120	80	16-M12×35	45~70	84~142	800	2400	0.159	30.6
UL11	320	125	90	16-M16×40	50~75	84~172	1000	2100	0.279	39
UL12	360	150	100	16-M16×45	55~85	84~172	1600	2000	0.535	59
UL13	400	170	110	16-M16×50	63~95	107~172	2500	1800	0.896	81
UL14	480	210	130	16-M20×56	75~110	107~212	4000	1600	2.261	145
UL15	560	255	150	24-M20×60	85~125	132~212	6300	1200	4.645	222
UL16	630	280	180	16-M24×68	100~140	167~252	10000	1000	8.092	302
UL17	750	350	210	24-M24×76	120~160	167~302	16000	900	20.017	561
UL18	900	420	250	24-M30×86	140~180	202~302	25000	800	43.053	818

LA タイヤカップリング寸法・仕様表

出典: JB/ZQ4018-85

LA タイヤカップリングの寸法図。軸穴、外径、長さ、取付確認点を示す — 確認が必要な構造寸法

小さい画面では横にスワイプして確認できます。

型式	定格トルク Tn N·m	許容回転数 n r/min	軸穴径		軸穴長さ L	主要寸法 mm				質量 kg
型式	定格トルク Tn N·m	許容回転数 n r/min	min	max	軸穴長さ L	D	D1	L0	S	質量 kg
LA1	63	5000	12	40	27	138	86	80	26	4.08
LA2	80	5000	12	42	31	150	94	88	27	4.99
LA3	125	5000	12	50	33	172	113	95	28	6.8
LA4	200	4500	16	65	46	192	125	127	35	10.9
LA5	315	4000	16	70	48	219	144	137	38	15.9
LA6	450	3600	24	80	54	242	152	149	41	20.9
LA7	630	3000	24	85	62	276	178	168	44	28.1
LA8	1000	2800	24	95	66	310	210	187	54	44.5
LA9	1600	2400	28	130	90	357	251	245	64	76.2
LA10	2500	2200	38	150	104	393	251	285	76	89.8
LA11	3550	2000	38	160	116	430	254	322	90	102
LA12	5600	1850	38	170	116	471	267	337	102	120
LA13	8000	1600	45	190	142	510	272	401	117	151
LA14	12500	1500	48	200	152	576	284	432	127	211
LA15	16000	1400	50	200	162	617	300	471	146	255

LB タイヤカップリング寸法・仕様表

出典: JB/ZQ4018-85

LB タイヤカップリングの寸法図。軸穴、外径、長さ、取付確認点を示す — 確認が必要な構造寸法

小さい画面では横にスワイプして確認できます。

型式	主要寸法 mm			ねじ本数	許容軸穴	軸穴長さ L	定格トルク N·m	許容回転数 n r/min	慣性モーメント kg·m²	質量 kg
型式	D	D1	H	ねじ本数	許容軸穴	軸穴長さ L	定格トルク N·m	許容回転数 n r/min	慣性モーメント kg·m²	質量 kg
LB1	60	20	26	12-M4×12	6~11	16~25	10	5000	0.0003	0.4
LB2	100	36	32/37	12-M6×18	10~19	25~42	50	5000	0.0035	1.5
LB3	120	44	39	12-M8×20	16~24	30~52	100	4500	0.01	2.2
LB4	140	50	45	12-M10×20	22~35	38~82	160	4200	0.021	3.1
LB5	160	60	51	12-M10×22	25~38	44~82	224	4000	0.031	5
LB6	185	70	58	12-M12×25	30~45	60~112	315	3600	0.07	8.1
LB7	220	85	68	12-M12×28	35~50	60~112	500	3200	0.15	13
LB8	265	110	82	12-M12×32	40~56	84~142	800	2600	0.30	22
LB9	310	120	106	12-M16×40	45~71	84~142	1250	2200	0.75	35
LB10	340	135	106	12-M16×45	55~75	84~142	1600	2000	1.1	51
LB11	400	150	124	12-M20×50	60~85	107~172	2250	1800	2.2	69
LB12	445	190	140	12-M20×56	80~120	132~212	5000	1600	4.4	110
LB13	550	238	172	16-M24×71	100~150	167~252	10000	1200	14	190
LB14	700	318	220	24-M24×71	130~200	202~352	20000	1000	38	340
