산업용 커플링

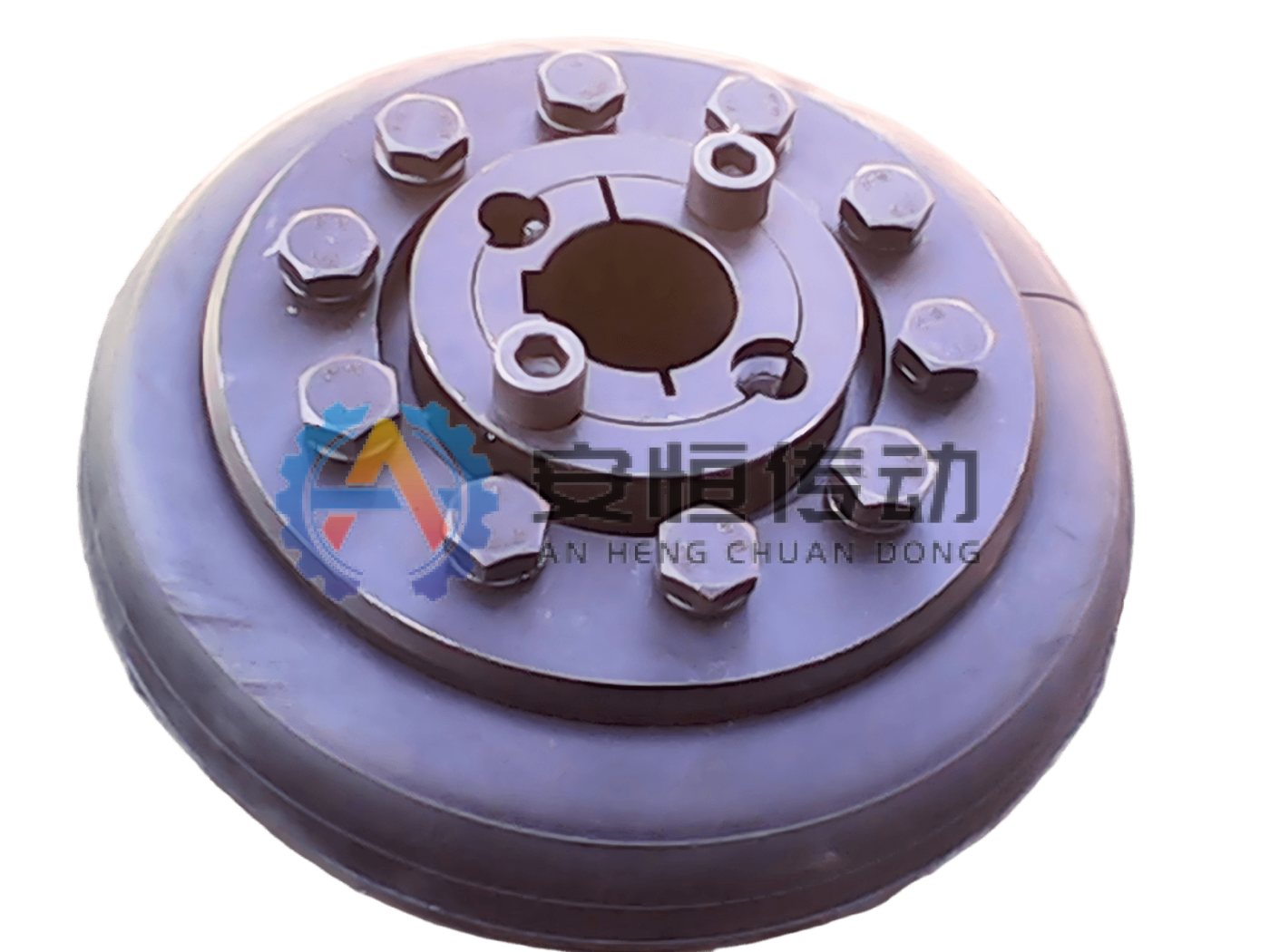

타이어 커플링

산세 라인, 보조 구동부 및 진동 민감 설비에 적합하며 높은 탄성, 진동 절연 및 고무 요소 교체 용이.

타이어 구조 진동 흡수
일정 오프셋 보상
중간 토크

시리즈: UL / LA / LB
모델 데이터: 47
HTML 데이터표: 3
도면 / 파일: 6

도면이 없으면 기존 커플링 사진, 명판 정보 및 축단 치수를 보내 주세요.

등록된 엔지니어링 데이터

제품 개요 및 적용 범위

타이어 커플링은 유연한 고무 타이어 요소로 진동, 충격 부하 및 정렬 오차를 흡수합니다. 팬, 펌프, 압축기, 벨트 컨베이어 및 연결 장비를 이동하지 않고 탄성체를 교체해야 하는 기계에 적합합니다. 견적 전 토크, 회전수, 축공, 타이어 재질, 주변 온도 및 화학적 노출 조건을 확인해야 합니다.

대표 용도

산세 라인, 보조 구동부 및 진동 민감 설비에 권장됩니다.

선정 핵심

선정 전 토크, 회전수, 축경, 키홈, 사용 계수, 정렬 오차 및 작업 환경을 확인합니다.

맞춤 항목

축공, 키홈, 재질, 열처리, 동적 밸런싱, 표면 처리 및 수출 포장을 맞춤 제작할 수 있습니다.

재질 및 검사

일반 재질은 45강, 42CrMo 또는 프로젝트 지정 강종이며 요청 시 검사 기록을 제공할 수 있습니다.

제조 공정 관리

타이어 커플링 기계 가공, 열처리 및 검사 공정

도면과 재질 검토부터 소재 준비, CNC 황삭, 기능 형상 가공, 열처리, 재검사, 정삭, 조립 및 최종 출하까지의 타이어 커플링 공정입니다. 세부 재질과 열처리 경로는 승인 도면을 따릅니다.

타이어 커플링 제조 및 검사 공정도 — 타이어 커플링의 일반적인 기계 가공 및 열처리 경로이며, 재질·도면 조건 공정은 기술 승인 후 진행합니다.

01. 운전 데이터 및 도면 검토: 제작 전에 토크, 회전수, 축 연결부, 허용 편심, 인수 기준과 승인 도면을 확인합니다.
02. 재질 성적서 및 소재 검사: 재질 식별, 성적서, 히트 번호, 소재 치수와 지정된 단조·주조·봉재 경로를 확인합니다.
03. 절단 및 단조/주조 소재 준비: 소재를 절단하거나 단조·주조 소재를 준비하고 스케일 제거, 추적 표시 이관 및 가공 여유를 확보합니다.
04. 단면, 외경 및 내경 CNC 황삭: CNC 선반 또는 수직 선반으로 단면, 외경, 내경과 기준 턱을 황삭하고 열처리 변형 및 정삭 여유를 남깁니다.
05. 허브, 클램핑 플랜지 및 맞춤 구멍 가공: 공정에 따라 선삭, 밀링, 호빙, 기어 셰이핑, 드릴링, 보링 또는 연삭으로 명시된 치형, 홈, 구멍, 스플라인 및 기구 형상을 가공합니다.
06. 엘라스토머 타이어 성형·가황 또는 입고 배치 검사: 승인 사양에 따라 스프링, 핀, 베어링, 마찰재 또는 엘라스토머를 제작·검사하고 필요 시 배치 추적성을 유지합니다.
07. 허브/플랜지 노멀라이징, 조질 또는 응력 제거: 강재 허브와 플랜지를 도면에 따라 노멀라이징, 조질 또는 응력 제거하고 가공 기준을 보호하며 다이어프램과 엘라스토머는 별도 재질 공정으로 관리합니다.
08. 금속 열처리 및 엘라스토머 가황/배치 재검사: 금속 부품 열처리와 엘라스토머 성형·가황을 분리 관리하고 조립 전에 배치 성적서, 경도, 치수 및 외관 결함을 확인합니다.
09. 축공, 키홈 및 끼워맞춤 정삭: 기준면과 끼워맞춤면을 정삭 선삭 또는 연삭하고 축공, 키홈, 스플라인, 씰 시트 및 장착부를 승인 공차로 마감합니다.
10. 탄성 요소 맞춤 및 최종 조립 검사: 치수, 런아웃, 치면 또는 부품 맞춤을 확인하고 관리 조립을 수행하며 윤활, 체결, 밸런스 또는 기능 검사를 기록합니다.
11. 최종 검사, 표시 및 출하 승인: 필요 기록과 인수 결과가 완료된 후 최종 검사, 추적 표시, 방청 및 포장 출하를 진행합니다.

등록된 엔지니어링 데이터

선정 전 확인 정보

최종 모델은 실제 구동 데이터와 승인 도면을 기준으로 선정합니다. 알고 있는 정보를 제공하면 미확인 값은 엔지니어가 검토합니다.

도면 업로드 및 견적 요청

01요구 토크 또는 모터 출력 및 사용 계수
02운전 속도, 피크 부하, 기동 및 정역 운전
03축경 d1/d2, 키홈 및 끼워맞춤 요구
04축단 거리, 전체 길이 및 설치 공간
05온도, 분진, 습기, 부식 및 유지보수 조건
06기존 도면, 기존품 사진, 명판 또는 실측 치수

등록된 엔지니어링 데이터

모델 및 치수 데이터

각 카탈로그 치수도와 해당 HTML 표를 함께 사용하세요. 최종 토크, 회전수, 축공, 재질 및 끼워맞춤은 승인 도면을 기준으로 합니다.

UL 타이어 커플링 치수 및 사양표

출처: GB5844-2003

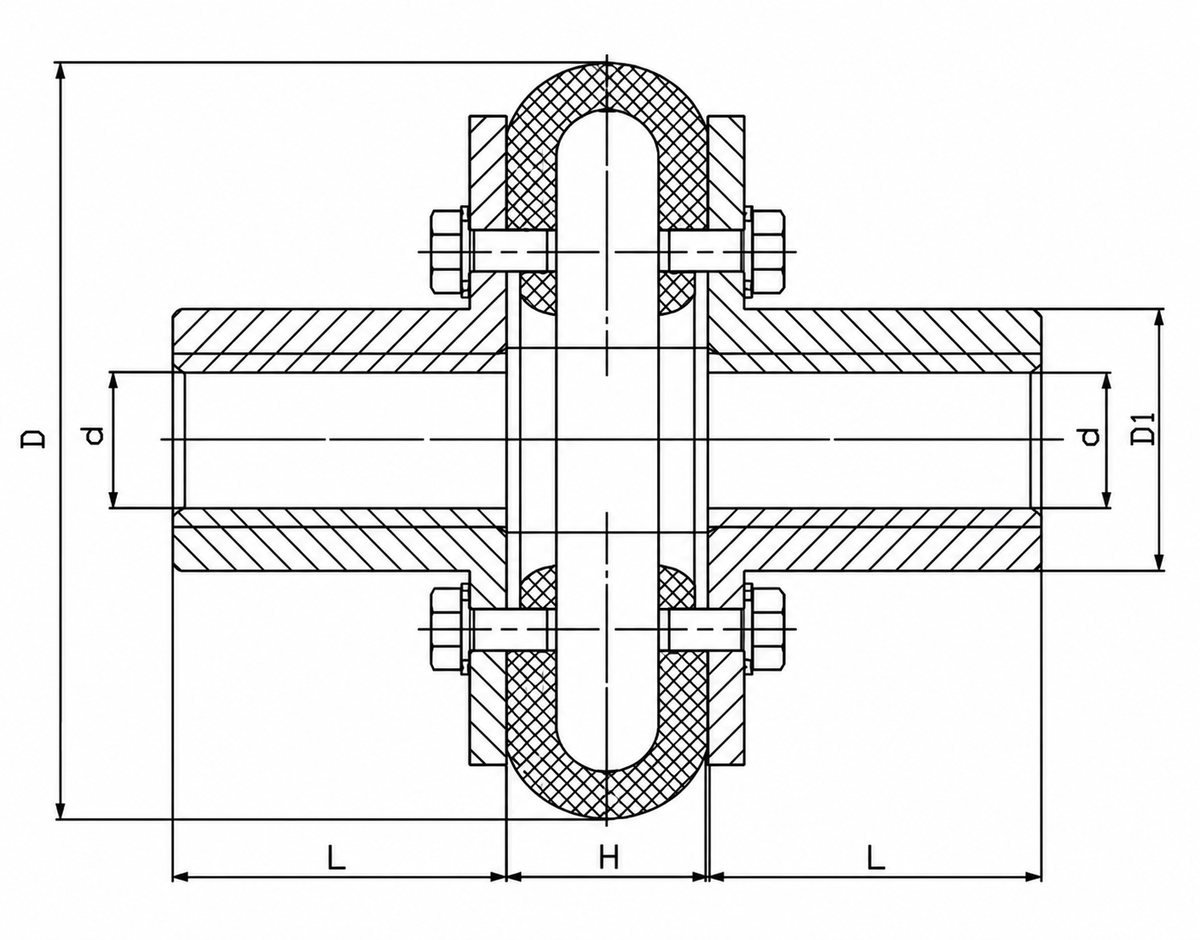

UL 타이어 커플링 치수도, 축공·외경·길이 및 설치 확인점을 표시 — 확인이 필요한 구조 치수

작은 화면에서는 좌우로 스와이프해 확인하세요.

모델	주요 치수 mm			나사 수량	허용 축공	축공 길이 L	정격 토크 N·m	허용 회전수 n r/min	관성 모멘트 kg·m²	질량 kg
모델	D	D1	H	나사 수량	허용 축공	축공 길이 L	정격 토크 N·m	허용 회전수 n r/min	관성 모멘트 kg·m²	질량 kg
UL1	80	29	20	12-M5×12	10~18	22~42	10	5000	0.0003	0.7
UL2	100	36	26	12-M6×14	12~22	27~52	25	5000	0.0008	1.2
UL3	120	40	32	12-M8×15	18~25	30~62	63	4800	0.0022	1.8
UL4	140	48	38	12-M8×18	20~30	38~82	100	4500	0.0044	3
UL5	160	56	45	12-M10×20	24~35	38~82	160	4000	0.0084	4.6
UL6	180	65	50	12-M10×22	25~40	44~112	250	3600	0.0164	7.1
UL7	200	78	56	12-M10×25	32~48	60~112	315	3200	1.029	10.9
UL8	220	80	63	12-M12×28	38~50	60~112	400	3000	0.045	13
UL9	250	100	71	16-M12×30	42~60	84~142	630	2800	0.089	20
UL10	280	120	80	16-M12×35	45~70	84~142	800	2400	0.159	30.6
UL11	320	125	90	16-M16×40	50~75	84~172	1000	2100	0.279	39
UL12	360	150	100	16-M16×45	55~85	84~172	1600	2000	0.535	59
UL13	400	170	110	16-M16×50	63~95	107~172	2500	1800	0.896	81
UL14	480	210	130	16-M20×56	75~110	107~212	4000	1600	2.261	145
UL15	560	255	150	24-M20×60	85~125	132~212	6300	1200	4.645	222
UL16	630	280	180	16-M24×68	100~140	167~252	10000	1000	8.092	302
UL17	750	350	210	24-M24×76	120~160	167~302	16000	900	20.017	561
UL18	900	420	250	24-M30×86	140~180	202~302	25000	800	43.053	818

LA 타이어 커플링 치수 및 사양표

출처: JB/ZQ4018-85

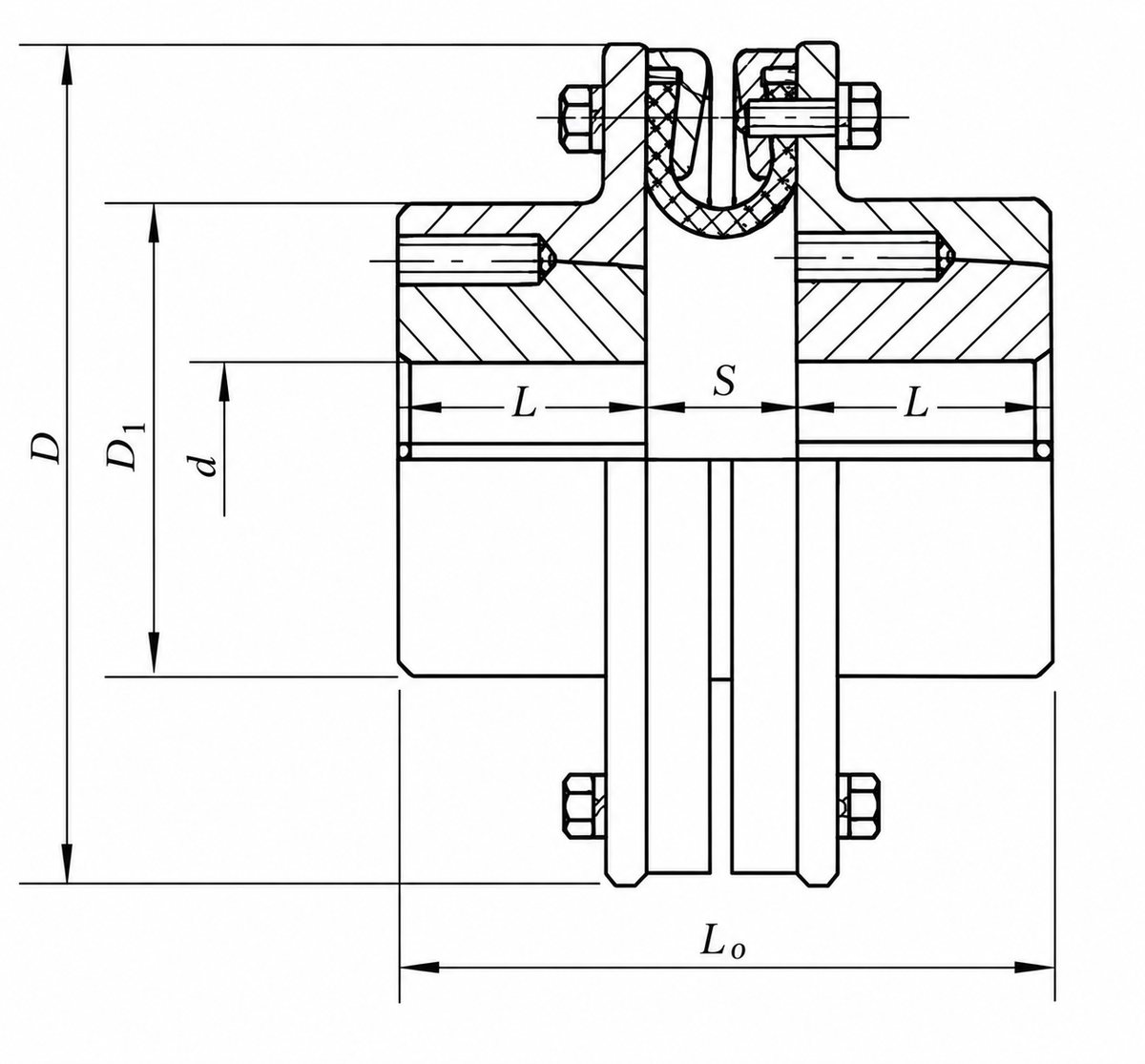

LA 타이어 커플링 치수도, 축공·외경·길이 및 설치 확인점을 표시 — 확인이 필요한 구조 치수

작은 화면에서는 좌우로 스와이프해 확인하세요.

모델	정격 토크 Tn N·m	허용 회전수 n r/min	축공 지름		축공 길이 L	주요 치수 mm				질량 kg
모델	정격 토크 Tn N·m	허용 회전수 n r/min	min	max	축공 길이 L	D	D1	L0	S	질량 kg
LA1	63	5000	12	40	27	138	86	80	26	4.08
LA2	80	5000	12	42	31	150	94	88	27	4.99
LA3	125	5000	12	50	33	172	113	95	28	6.8
LA4	200	4500	16	65	46	192	125	127	35	10.9
LA5	315	4000	16	70	48	219	144	137	38	15.9
LA6	450	3600	24	80	54	242	152	149	41	20.9
LA7	630	3000	24	85	62	276	178	168	44	28.1
LA8	1000	2800	24	95	66	310	210	187	54	44.5
LA9	1600	2400	28	130	90	357	251	245	64	76.2
LA10	2500	2200	38	150	104	393	251	285	76	89.8
LA11	3550	2000	38	160	116	430	254	322	90	102
LA12	5600	1850	38	170	116	471	267	337	102	120
LA13	8000	1600	45	190	142	510	272	401	117	151
LA14	12500	1500	48	200	152	576	284	432	127	211
LA15	16000	1400	50	200	162	617	300	471	146	255

LB 타이어 커플링 치수 및 사양표

출처: JB/ZQ4018-85

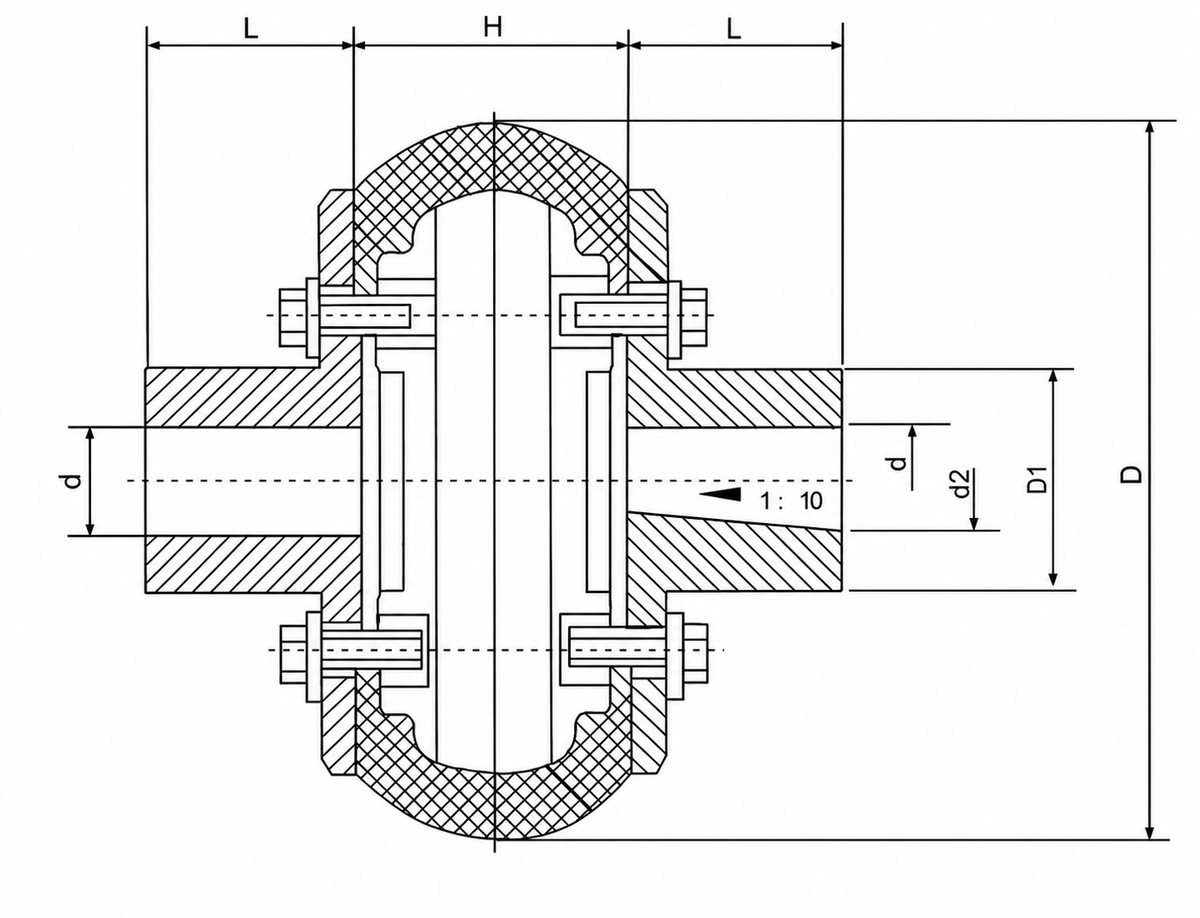

LB 타이어 커플링 치수도, 축공·외경·길이 및 설치 확인점을 표시 — 확인이 필요한 구조 치수

작은 화면에서는 좌우로 스와이프해 확인하세요.

모델	주요 치수 mm			나사 수량	허용 축공	축공 길이 L	정격 토크 N·m	허용 회전수 n r/min	관성 모멘트 kg·m²	질량 kg
모델	D	D1	H	나사 수량	허용 축공	축공 길이 L	정격 토크 N·m	허용 회전수 n r/min	관성 모멘트 kg·m²	질량 kg
LB1	60	20	26	12-M4×12	6~11	16~25	10	5000	0.0003	0.4
LB2	100	36	32/37	12-M6×18	10~19	25~42	50	5000	0.0035	1.5
LB3	120	44	39	12-M8×20	16~24	30~52	100	4500	0.01	2.2
LB4	140	50	45	12-M10×20	22~35	38~82	160	4200	0.021	3.1
LB5	160	60	51	12-M10×22	25~38	44~82	224	4000	0.031	5
LB6	185	70	58	12-M12×25	30~45	60~112	315	3600	0.07	8.1
LB7	220	85	68	12-M12×28	35~50	60~112	500	3200	0.15	13
LB8	265	110	82	12-M12×32	40~56	84~142	800	2600	0.30	22
LB9	310	120	106	12-M16×40	45~71	84~142	1250	2200	0.75	35
LB10	340	135	106	12-M16×45	55~75	84~142	1600	2000	1.1	51
LB11	400	150	124	12-M20×50	60~85	107~172	2250	1800	2.2	69
LB12	445	190	140	12-M20×56	80~120	132~212	5000	1600	4.4	110
LB13	550	238	172	16-M24×71	100~150	167~252	10000	1200	14	190
LB14	700	318	220	24-M24×71	130~200	202~352	20000	1000	38	340
