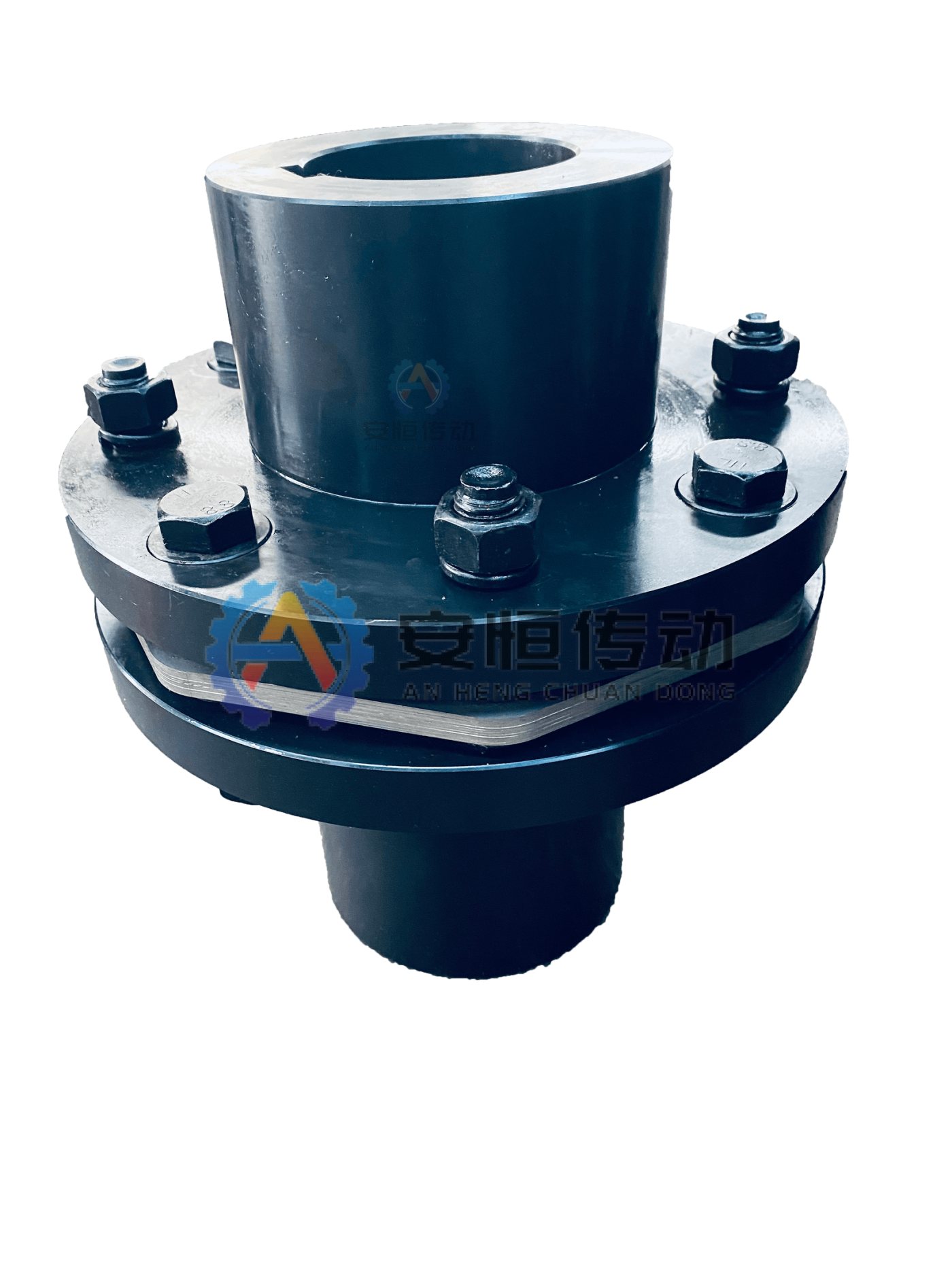

リジッドカップリング

GY・GYS・GYH フランジ形固定軸継手（GB/T 5843-2003）と JQ 割り形カップリングは、正確に芯出しした2軸を一体に連結します。弾性体なし、潤滑不要、バックラッシなしです。

弾性体なし・潤滑不要
バックラッシなしでトルク伝達
GY・GYS・GYH フランジ形（GB/T 5843-2003）
JQ 割り形は軸を動かさずに取付け

シリーズ: GY1 / GY2 / GY3 / GY4 / GY5 / GY6 / GY7 / GY8
型式サイズ: 39
データ表: 2
図面・カタログ: 2

図面がない場合は、旧品写真、銘板情報、軸端寸法を送付してください。

技術データ

製品概要と適用範囲

リジッドカップリングは2本の軸を一体に連結し、同じように回転させます。弾性体がなく潤滑も不要で、バックラッシなくトルクを伝えます。軸のずれは吸収できないため、両軸を正確に芯出しし、運転中もその状態を保つ必要があります（共通の剛な架台に据え付けるなど）。当社は2種類を製作しています。GB/T 5843-2003 のフランジ形固定軸継手 GY1～GY13 は、定格トルク 25 N·m～100,000 N·m、軸穴 12～250 mm です。GY 形はリーマボルトで両半体の芯を合わせるため、どちらの軸も動かさずに分解できます。GYS 形はインロー（凸凹のはめ合い）で芯を合わせるので加工は簡単ですが、分解時に軸方向の余裕が必要です。GYH 形はセンタリングリングを使います。JQ・JQW 割り形カップリング（HG5-213-65、軸穴 25～200 mm）は軸方向に二つ割りになっており、2つの半割りシェルを両軸端にボルトで締め付けるため、軸を動かさずに取り付けられます。標準寸法は両軸が同径の場合です。お見積りには、トルクまたは出力と回転数、両軸径とキー溝、必要な形式をお知らせください。旧型式 YL・YLD の銘板があれば写真をお送りください。対応する型式をご案内します。

主な用途

共通の剛な架台上で正確に芯出しされ、大きな衝撃のない軸：ラインシャフト、低速重荷重駆動、立て軸。

サイズとトルク

GY1～GY13（GB/T 5843-2003）：定格トルク 25 N·m～100,000 N·m、軸穴 12～250 mm、許容回転数は最高 12,000 r/min。JQ（HG5-213-65）：軸穴 25～200 mm、最大トルク 90 N·m～33,750 N·m。

形式

GY：リーマボルトで芯合わせ、軸を動かさずに分解可能。GYS：インローで芯合わせ、分解時に軸方向の余裕が必要。GYH：センタリングリング。JQ と短い JQW：二つ割りシェル。

軸穴と芯出し

GY：Y 形または J1 形軸穴（GB/T 3852）、テーパ穴にも対応、キー溝は図面どおりに加工。リジッドカップリングは軸のずれを吸収しないため、両軸を正確に芯出ししてください。

技術データ

選定前に確認する情報

最終型式は実際の駆動データと承認図面に基づいて選定します。分かる範囲で情報をご提示ください。

図面を送付して見積を依頼

01必要トルクまたはモーター出力とサービスファクター
02運転回転数、ピーク負荷、起動、正逆転条件
03軸径 d1/d2、キー溝、はめあい要件
04軸端間距離、全長、取付スペース
05温度、粉じん、湿度、腐食、保守条件
06既存図面、旧品写真、銘板、実測寸法

技術データ

型式・寸法データ

各カタログ寸法図と対応するデータ表を併用してください。最終トルク、回転数、軸穴、材料、はめあいは承認図面で確認します。

形式で絞り込む

GY・GYS・GYH フランジ形固定軸継手寸法・仕様表

30 サイズ | 出典: GB/T 5843-2003

小さい画面では横にスワイプして確認できます。

型式	定格トルク Tn N·m	許容回転数 n r/min	軸穴径 d1・d2 mm	軸穴長さ L mm		主要寸法 mm				慣性モーメント kg·m²	質量 kg
型式	定格トルク Tn N·m	許容回転数 n r/min	軸穴径 d1・d2 mm	Y形	J1形	D	b	b1	S	慣性モーメント kg·m²	質量 kg
GY1	25	12000	12,14	32	27	80	26	42	6	0.0008	1.16
			16,18,19	42	30
			16,18,19	42	30
GY2	63	10000	20,22,24	52	38	90	28	44	6	0.0015	1.72
			25	62	44
GY3	112	9500	20,22,24	52	38	100	30	46	6	0.0025	2.38
			25,28	62	44
GY4	224	9000	25,28	62	44	105	32	48	6	0.003	3.15
			30,32,35	82	60
GY5	400	8000	30,32,35,38	82	60	120	36	52	8	0.007	5.43
			40,42	112	84
GY6	900	6800	38	82	60	140	40	56	8	0.015	7.59
			40,42,45,48,50	112	84
GY7	1600	6000	48,50,55,56	112	84	160	40	56	8	0.031	13.1
			60,63	142	107
GY8	3150	4800	60,63,65,70,71,75	142	107	200	50	68	10	0.103	27.5
			80	172	132
			75	142	107
GY9	6300	3600	80,85,90,95	172	132	260	66	84	10	0.319	47.8
			100	212	167
GY10	10000	3200	90,95	172	132	300	72	90	10	0.720	82.0
			100,110,120,125	212	167
			120,125	212	167
GY11	25000	2500	130,140,150	252	202	380	80	98	10	2.278	162.2
			160	302	242
			150	252	202
GY12	50000	2000	160,170,180	302	242	460	92	112	12	5.923	285.6
			190,200	352	282
GY13	100000	1600	190,200,220	352	282	590	110	130	12	19.978	611.9
			240,250	410	330

GB/T 5843-2003 に基づくデータ。同サイズの GY・GYS・GYH は同じ行で、型式欄には GY のみ記載しています（GY6 の行は GYS6・GYH6 にも適用）。b1 は GYH 形の寸法です。質量と慣性モーメントは GY 形・Y/J1 軸穴の組合せ・最小軸穴径での値です。軸穴とキー溝は図面に合わせて加工し、テーパ穴にも対応します。

JQ・JQW 割り形カップリング寸法・仕様表

割り形（クランプ） | 26 サイズ | 出典: HG5-213-65

小さい画面では横にスワイプして確認できます。

型式	軸穴径 dg（H7）mm	最大トルク Mmax N·m	D mm	JQ		JQW		L0 mm	質量 kg
型式	軸穴径 dg（H7）mm	最大トルク Mmax N·m	D mm	L mm	ボルト穴 n–d0	Lw mm	ボルト穴 n–d0	L0 mm	質量 kg
JQ-25	25	90	95	110	4-12	100	4-12	58	4.47
JQ-30	30	90	102	130	4-14	110	4-14	64	4.47
JQ-35	35	236	118	162	6-14	115	4-14	80	7.60
JQ-40	40	236	118	162	6-14	115	4-14	80	7.60
JQ-45	45	530	135	190	6-14	135	4-14	100	10.85
JQ-50	50	530	135	190	6-14	135	4-14	100	10.85
JQ-55	55	530	135	190	6-14	135	4-14	100	10.85
JQ-60	60	1400	172	250	8-18	195	6-18	124	25.06
JQ-65	65	1400	172	250	8-18	195	6-18	124	25.06
JQ-70	70	1400	172	250	8-18	195	6-18	124	25.06
JQ-80	80	2650	185	280	8-18	220	6-18	138	30.16
JQ-85	85	2650	185	280	8-18	220	6-18	138	30.16
JQ-90	90	5200	230	330	8-23	255	6-23	170	56.38
JQ-95	95	5200	230	330	8-23	255	6-23	170	56.38
JQ-100	100	5200	230	330	8-23	255	6-23	170	56.38
JQ-105	105	5200	230	330	8-23	255	6-23	170	56.38
JQ-110	110	9000	260	390	8-23	300	6-23	200	90
JQ-115	115	9000	260	390	8-23	300	6-23	200	90
JQ-120	120	9000	260	390	8-23	300	6-23	200	90
JQ-125	125	15000	280	440	10-23	360	8-23	210	125
JQ-130	130	15000	280	440	10-23	360	8-23	210	125
JQ-140	140	15000	300	440	10-27	360	8-23	230	140
JQ-150	150	28000	340	500	10-33	405	8-33	260	215
JQ-160	160	28000	340	500	10-33	405	8-33	260	215
JQ-180	180	31000	380	560	10-33	460	8-33	300	350
JQ-200	200	33750	420	640	10-33	540	8-33	340	516

HG5-213-65 に基づくデータ。各サイズは同じ径 dg の2軸を連結します。JQW 形は短いタイプで、長さ Lw とボルトは JQW の列をご覧ください。L0 は両側ボルトの中心距離です。軸端を加工する前に、軸端寸法をお問い合わせください。
