발전소 복수 펌프 다이어프램 커플링 스페이서 교체: 길이, 설치 거리, 볼트 연결부 확인법

← 전체 기사 다이어프램 커플링 · 작성 Anheng 엔지니어링 팀 · 업데이트 2026-10-18 기술 검토: Jinsong Liu / Engineer

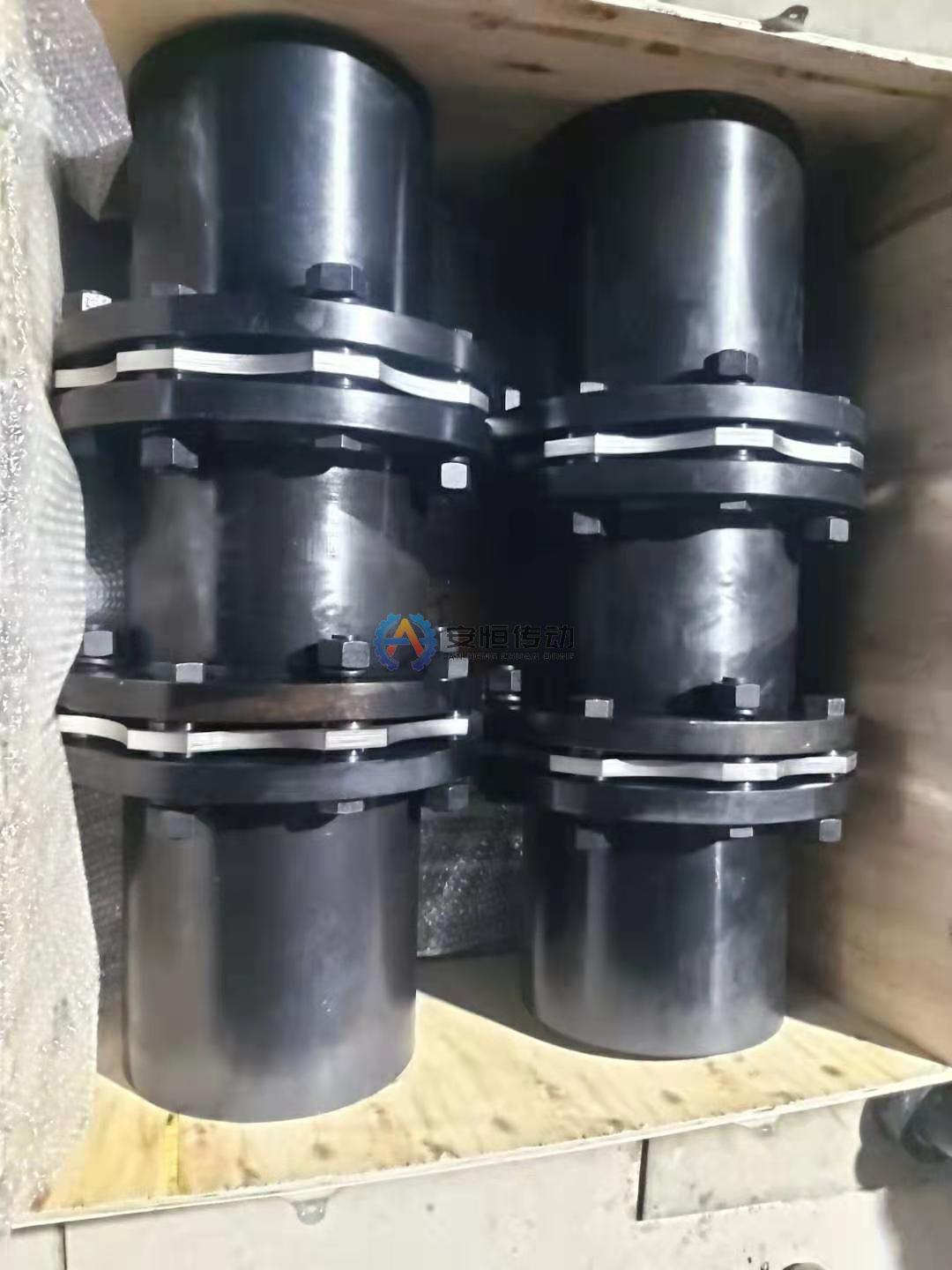

씰 교체나 진동 점검으로 복수 펌프를 세웠는데 다이어프램 커플링 스페이서에 균열이나 부식이 있거나 리머 볼트가 빠져 있는 경우가 있습니다. 허브는 멀쩡하고 모터 정렬도 끝났으니 둘 다 건드리고 싶지 않다면, 같은 간격에 그대로 들어가는 스페이서가 필요합니다. 그러려면 길이, 플랜지 위치 결정부, 볼트 연결부가 남겨 둘 허브와 맞아야 하며, 외경이 같아 보인다는 것만으로는 아무것도 보장되지 않습니다. 아래에서 다이어프램 커플링 스페이서를 주문할 때 무엇을 측정하고, 무엇을 확인하고, 무엇을 보내야 하는지 정리합니다.

먼저 무엇을 교체할지 정합니다

교체 범위를 먼저 정하십시오. 범위마다 연결부의 위험 요소가 다릅니다. 흔한 경우는 아래 표와 같습니다.

제조사 간 호환은 당연한 것이 아닙니다. 외경과 볼트 수가 같아도 스피곳 끼워맞춤, 팩 적층 치수, 볼트 구조가 다를 수 있으므로 기존 허브와 새 스페이서의 조합은 실제 구조로 확인해야 합니다. 커플링 전체를 다시 선정한다면 펌프·팬용 다이어프램 커플링 선정 가이드를 참고하십시오.

간격 측정: 축단 간 거리, 스페이서 길이, 플랜지 위치

가장 중요한 치수는 펌프 로터와 모터가 운전 위치에 있을 때의 축단 간 거리입니다. 각 허브가 축 끝에서 얼마나 떨어져 있는지도 함께 기록하십시오. 스페이서 길이는 축단 간격만이 아니라 허브 플랜지 면 사이의 거리로 정해지기 때문입니다. 많은 입형 복수 펌프에서는 커플링이 로터의 축방향 위치도 정하므로, 기존 스페이서에 조정 플레이트나 조정 너트가 있다면 무엇이든 풀기 전에 그 설정값을 기록하십시오.

다음으로 양쪽 허브 플랜지의 위치 결정부를 측정합니다. 스피곳 지름, 스피곳 깊이, 각 허브가 수형인지 암형인지 확인하십시오. 스피곳이 조금 길면 팩을 과도하게 압축해야 스페이서가 들어가고, 짧으면 플랜지 중심을 볼트에만 의존하게 됩니다.

그다음 볼트 연결부를 기록합니다. 다이어프램 커플링은 보통 같은 피치원 위에 허브 쪽 볼트와 스페이서 쪽 볼트를 번갈아 배치하므로, 피치원 지름, 구멍 수와 지름, 어느 구멍이 어느 부품에 속하는지, 볼트가 리머 볼트인지 부싱이 있는 관통 볼트인지 적어 두십시오.

외경만으로는 부족한 이유

다이어프램 팩은 겉모양보다 훨씬 많이 끼워맞춤을 좌우합니다. 팩 두께, 적층 매수, 한 장당 두께가 플랜지 사이의 축방향 적층 치수와 볼트 체결 길이를 결정합니다. 두께가 다른 팩을 넣으면 스페이서가 들어가지 않거나, 들어가더라도 팩이 휜 상태로 놓입니다.

많은 커플링은 정해진 축방향 프리스트레치나 프리컴프레션을 주고 설치하도록 설계되어, 운전 중 펌프와 모터의 열팽창으로 팩이 중립 위치에 가까워지게 되어 있습니다. 이 여유는 도면상의 스페이서 길이에 이미 들어가 있으므로, 기존 부품의 실측 치수를 그대로 복사하면 측정이 정확해도 틀린 길이가 될 수 있습니다.

체결 부품도 다릅니다. 리머 볼트는 정해진 원통부 길이와 공차가 있고, 부싱과 와셔는 팩을 특정한 방식으로 조이도록 형상이 정해져 있을 수 있으며, 체결 토크는 볼트 강도 등급과 나사에 따라 달라집니다. 기존 볼트를 새 스페이서에 다시 쓰거나 다른 구조의 새 볼트를 섞어 쓰는 것은 팩 조기 균열의 흔한 원인입니다.

회전수, 밸런스, 조립 방향, 축방향 공간을 검토합니다

주문 전에 설비 담당자와 아래 항목을 함께 확인하십시오. 하나라도 빠지면 치수가 맞는 스페이서도 쓸 수 없게 될 수 있습니다.

• 회전수: 명판 회전수가 아니라 구동 측이 도달할 수 있는 최고 회전수를 기준으로 정격을 만족해야 합니다.
• 밸런스: 스페이서 단품으로 밸런싱하는지, 팩과 볼트를 포함한 어셈블리로 하는지, 펌프 사양서의 요구가 무엇인지 확인합니다.
• 맞춤 표시: 기존 부품의 밸런스 표시와 방향 표시는 이어서 쓸 수 없으므로 새 스페이서에는 자체 표시가 필요합니다.
• 조립 방향: 어느 플랜지가 펌프 쪽인지, 볼트 머리가 어느 쪽인지, 커플링 가드와의 간극을 기록합니다.
• 축방향 공간: 팩을 스피곳을 넘을 만큼 압축할 수 있는지, 또는 설치용 압축 볼트가 있는지 확인합니다.
• 열팽창: 냉간 간격과 운전 간격이 다르므로 설계 시 적용한 프리스트레치 또는 프리컴프레션 양을 확인합니다.

펌프를 인버터로 구동한다면 모터 명판이 아니라 인버터의 최고 회전수로 검토하십시오. 정격과 구동 조건을 비교하는 방법은 커플링 허용 회전수와 위험 속도 검토에서 다룹니다.

견적 문의 시 보내 주실 자료

설치된 커플링을 양쪽에서 찍은 사진, 스페이서와 허브의 각인 확대 사진, 볼트 머리와 너트, 적층이 보이는 팩 가장자리, 손상 부위 사진을 보내 주십시오. 펌프와 모터 데이터 시트, 커플링 도면이 있다면 함께 보내 주십시오. 나머지는 아래 측정표로 채울 수 있습니다.

기존 스페이서가 휘었거나 늘어났거나 탔다면 중요한 치수는 거기서 재지 마십시오. 피치원, 구멍 지름, 스피곳 치수는 남겨 두는 허브 플랜지에서 측정하고, 스페이서 길이는 축단 간 거리와 허브 위치로 산출하며, 손상 부품은 대조용으로만 씁니다.

저희 다이어프램 커플링에는 JMII, JMIIJ, DJM, SJM 시리즈가 있지만, 기존 허브에 맞추는 스페이서는 카탈로그 규격을 억지로 맞추지 않고 고객의 측정값과 도면을 바탕으로 제작합니다. 측정 결과 원래 설계와 확실하게 맞출 수 없다고 판단되면 그대로 말씀드리고 커플링 전체 교체를 제안합니다.

FAQ

다른 공급사의 다이어프램 팩을 써도 됩니까?

두께, 적층 구성, 구멍 배치, 구멍 지름, 부싱과 볼트 구조가 모두 일치할 때만 가능합니다. 보통 원래 도면이나 기존 팩이 있어야 확인할 수 있으며, 외경과 볼트 수가 같다는 것만으로는 부족합니다.

기존 스페이서가 손상되었습니다. 길이는 어떻게 정합니까?

축단 간 거리와 양쪽 허브 위치로 산출하고, 팩 두께와 설계상의 프리스트레치 양을 반영합니다. 펌프 도면이나 커플링 도면이 있다면 그쪽이 더 확실한 근거이고, 손상된 스페이서는 대조용입니다.

교체용 스페이서에 밸런싱이 필요합니까?

복수 펌프에서는 대개 필요하며, 요구 사항은 보통 펌프 사양서에 정해져 있습니다. 스페이서를 단품으로 밸런싱해 호환성을 갖게 할지, 팩과 볼트를 포함한 어셈블리로 할지 확인하고, 설치할 때 밸런스 표시를 맞추십시오.

정지 기간에 맞춰 스페이서나 팩 교체를 계획하고 계시다면 사진, 측정표, 보유하신 도면을 보내 주십시오. 도면은 물론 기존 부품의 사진과 실측 치수로도 제작할 수 있으며, 동적 밸런싱 후 동적 밸런싱 성적서와 치수 검사 성적서를 함께 제공합니다. 표준 형식은 보통 15–25일 내에 출하되고 비표준 스페이서는 도면 검토 후 납기를 확정하며, 주요 가공을 자체 공장에서 하기 때문에 긴급 주문은 우선 생산할 수 있습니다. 도면을 보내 견적 받기
