유니버설 조인트 커플링 작업 각도: 6가지 점검

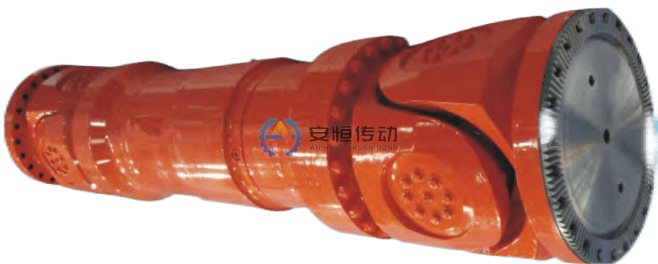

유니버설 조인트 커플링에서 작업 각도란?
작업 각도는 유니버설 조인트 커플링이 토크를 전달하는 동안 연결된 두 축 중심선이 이루는 각도입니다. 정지하고 무부하인 상태에서 측정한 각도와는 다릅니다. 올바른 선정에서는 운전 각도, 속도, 신축 이동, 토크, 플랜지 연결 및 윤활 접근성을 동시에 고려해야 합니다.
빠른 답변: 카단 샤프트 또는 유니버설 조인트 커플링을 주문하기 전에 실제 운전 위치의 최대 작업 각도, 스트로크 전체에서의 각도 변화, 필요한 신축 길이, 축 속도, 토크, 플랜지 파일럿 및 볼트 패턴을 확인하세요. 선택한 크로스 베어링과 튜브 조립체는 모터 명판만이 아니라 실제 구동 위치를 기준으로 검토해야 합니다.
1. 실제 운전 위치에서 각도 측정
기계가 부하를 전달하는 위치에서 구동축과 피동축의 축선 사이 각도를 측정하세요. 압연기에서는 스탠드, 스크루다운, 교정기 또는 신축 샤프트의 이동에 따라 각도가 변할 수 있습니다. 냉간 위치, 열간 위치 및 조정 중 최대 위치를 기록하세요. 작업장에서 한 번만 측정하면 베어링 수명을 좌우하는 조건을 놓칠 수 있습니다.
각도가 일정한지, 진동하는지 또는 계속 변하는지 명시하세요. 긴 축계에 사용되는 유니버설 조인트 커플링에는 축방향 이동을 수용하는 신축 스플라인이 필요할 수도 있습니다. 조압연기 유니버설 조인트 커플링 문서와 마무리 압연기 유니버설 조인트 커플링 문서는 더 좁은 철강 라인 적용을 다루며, 이 가이드는 견적 전에 필요한 측정 논리에 초점을 둡니다.
2. 커플링 축의 토크와 속도 확인
모터 출력만으로 카단 샤프트의 하중을 정할 수는 없습니다. 감속기 후 커플링 축의 속도를 확인하고, P를 전달 동력(kW), n을 축 속도(r/min)로 하여 정상 토크를 T = 9550P / n으로 계산하세요. 그런 다음 기동, 역회전, 제동, 물림, 막힘 및 비틀림 진동으로 발생할 수 있는 단시간 피크를 검토합니다.
크로스 조립체, 요크, 플랜지 볼트 및 스플라인은 동일한 하중 조건을 전달해야 합니다. 피크 토크 자료가 없으면 추정치를 엔지니어링 가정으로 표시하고 설비 설계자에게 확인받으세요. 주변의 축, 베어링, 보호 커버 및 플랜지 인터페이스를 확인하지 않은 채 커플링 크기만 키우지 마세요.
3. 신축 이동과 스플라인 길이 확인
기계가 이동할 때 유니버설 조인트 커플링은 길이가 줄거나 늘어날 수 있습니다. 축단 사이의 최소·최대 거리, 필요한 신축 스트로크, 양 끝 한계에서의 스플라인 맞물림 길이, 최대 토크가 전달되는 위치를 제공하세요. 맞물림 길이가 부족하면 모서리 하중, 프레팅 또는 유효 토크 용량 저하가 발생할 수 있습니다.
RFQ에는 샤프트가 수평 또는 수직으로 설치되는지, 베어링으로 지지되는지, 제한된 보호 커버 개구부를 통해 커플링을 분리해야 하는지를 적으세요. 이러한 설치 정보가 공칭 시리즈 코드보다 튜브 길이, 요크 형상 및 정비 접근성을 더 크게 좌우하는 경우가 많습니다.
4. 플랜지, 파일럿 및 볼트 원 인터페이스 검증
양쪽 끝의 플랜지 파일럿 직경, 볼트 원 직경, 볼트 수, 볼트 크기, 단면 런아웃, 플랜지 두께 및 조립 방향을 기록하세요. 사용 가능한 렌치 공간과 기존 플랜지를 재사용할 수 있는지도 확인합니다. 작업 각도가 맞더라도 플랜지 파일럿이나 볼트 패턴을 현장에서 수정하지 않고 정렬할 수 없다면 적합한 커플링이 아닙니다.
수입품 또는 단종된 구동장치라면 사진에 전체 플랜지, 축 지지부, 보호 커버 및 분리 경로가 보이게 하세요. 기존 부품을 수리했거나 재천공했다면 현재 측정값과 원래 도면을 구분하세요. 맞춤 교체 커플링으로 인터페이스를 유지할 수 있지만, 도면에는 하중 경로와 밸런스 요구사항이 명확해야 합니다.
5. 크로스 베어링, 밸런스 및 윤활 요구사항 선정
크로스 베어링의 크기와 배열은 작업 각도, 속도, 하중 사이클 및 예상 오염에 맞아야 합니다. 그리스 보충 포인트, 밀봉된 크로스 베어링, 지정 밸런싱 등급 또는 완성 조립체 밸런스 보고서가 필요한지 명시하세요. 고속에서는 불균형이나 마모된 베어링이 진동을 일으킬 수 있으며, 이를 작업 각도 탓으로만 돌리면 안 됩니다.
점검 시 베어링 온도, 그리스 누출, 니들 베어링 유격, 요크 균열, 플랜지 볼트의 흔적, 스플라인 마모 및 튜브 런아웃을 확인하세요. 이상 진동이 나타날 때의 각도와 운전 속도를 기록합니다. 유니버설 조인트 커플링 제품 페이지에는 제품군이 소개되어 있으며, 최종 운전 한계는 선택한 도면을 따라야 합니다.
6. 안전한 선정을 가능하게 하는 RFQ 작성
설비명과 구동 위치, 출력, 커플링 축 속도, 운전 토크, 최대 작업 각도, 각도 변화, 신축 스트로크, 최소 스플라인 맞물림, 플랜지 파일럿, 볼트 원, 축 지지 방식, 주변 조건, 수량 및 사진을 보내세요. 정지 예정일과 기존 샤프트를 분리해야 하는 방향도 포함하세요.
압연기 프로젝트라면 스탠드 또는 교정기 위치, 열간 정렬 정보, 물림 또는 역회전 이력, 과거 크로스 베어링이나 스플라인 고장도 추가하세요. 그러면 안헝은 불완전한 데이터로 샤프트 길이를 추측하는 대신 표준 유니버설 조인트 커플링과 맞춤 인터페이스를 비교할 수 있습니다.
작업 각도 선정에서 흔한 실수
- 정지 각도만 사용하고 최대 운전 각도를 무시하는 것.
- 커플링 축 속도를 사용하지 않고 모터 출력으로만 토크를 계산하는 것.
- 도면에서 신축 스트로크 또는 최소 스플라인 맞물림을 누락하는 것.
- 커플링 본체만 확인하고 플랜지 파일럿, 볼트, 베어링 및 보호 커버를 확인하지 않는 것.
- 크라운 또는 관절 구조가 선택한 각도 한계를 초과해도 된다는 의미로 오해하는 것.
FAQ
작업 각도만으로 선정할 수 있나요?
아니요. 작업 각도는 토크, 속도, 각도 변화, 신축 이동, 스플라인 맞물림, 플랜지 인터페이스, 밸런스 및 윤활과 함께 확인해야 합니다. 무부하 단일 측정값보다 실제 운전 위치의 최대값이 더 중요합니다.
카단 샤프트 견적에는 어떤 정보가 필요합니까?
출력, 커플링 축 속도, 운전 토크, 최대 각도, 신축 스트로크, 플랜지 파일럿과 볼트 원, 축 지지, 설치 사진, 수량 및 희망 납기를 제공하세요. 교체 작업에는 치수를 표시한 도면이 가장 좋습니다.
기존 플랜지를 재사용할 수 있나요?
경우에 따라 가능하지만 파일럿, 볼트 패턴, 단면 런아웃, 재질, 토크 경로 및 밸런스를 검증해야 합니다. 비슷해 보이는 사진만으로 재사용을 가정해서는 안 됩니다.
