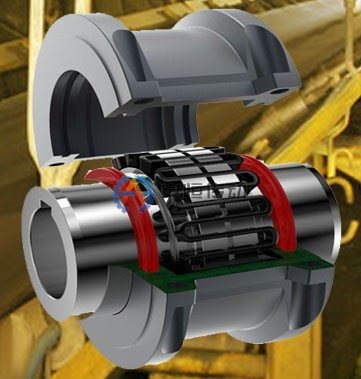

破碎机和输送机选蛇形弹簧联轴器还是齿式联轴器？

← 全部文章蛇形弹簧联轴器 · 安恒传动 · 更新于 2026-08-17 技术审核：安恒传动技术部

快速答案：先分清“缓冲冲击”和“传递大扭矩”哪个更重要

需要降低启动、反转或物料冲击对减速机的影响时，优先比较蛇形弹簧联轴器；低速大扭矩、径向空间紧凑且现场能可靠润滑时，优先比较齿式联轴器。如果卡料时必须打滑或脱开，两者都不能代替安全联轴器或扭矩限制器。

比较项	蛇形弹簧联轴器	齿式联轴器
主要特点	弹簧在齿槽内变形，提供扭转缓冲	内外齿啮合，单位体积承载能力高
更适合的目标	减轻启动和短时冲击	在有限空间传递较大扭矩
刚度特征	相对更有弹性	相对更高，不能以缓冲为主要卖点
维护重点	弹簧、罩壳、齿槽和润滑	齿面、密封、罩壳和润滑
失效线索	弹簧断裂、齿槽压痕、罩壳甩脂	齿面偏磨、点蚀、密封漏脂、间隙增大
共同限制	都需控制对中；多数结构需按要求润滑；普通型号都不是过载切断装置

表格只能帮助缩小范围，不能替代具体规格的公称转矩、许用转速、最大轴孔和允许偏差校核。

颚式、圆锥、锤式或辊式破碎设备的负载波形并不相同。询价前要回答：进料是否均匀、是否带载启动、异物进入后会怎样、堵转由哪一级保护、转子惯量多大、历史上损坏的是联轴器还是轴和减速机。

物料冲击明显但正常扭矩可预测时，蛇形弹簧结构的扭转缓冲通常更值得评估。若联轴器所在轴段低速大扭矩、外径受限，并且密封润滑有保障，齿式结构可能更紧凑。经常卡料时，不应通过无限放大联轴器来“解决”；这会把损坏转移到更昂贵的传动件。应明确是否需要设定扭矩、脱开信号或人工复位。

皮带输送机的稳态负载看似平缓，但满载启动、落料不均、滚筒卡阻和停机制动会形成短时峰值。长距离或大惯量输送机还要考虑启动曲线和驱动间的负载分配。希望缓和带载启动或短时冲击时，可优先验证蛇形弹簧结构；低速重载、结构紧凑的减速机输出端，可验证齿式结构。

带制动器时，应单独提供制动轮直径、工作面宽度、位置和安装空间。存在倒转风险时，还要说明逆止器和制动逻辑，不能只按电机功率选联轴器。

基础扭矩按 `T = 9550P/n` 计算，其中转速必须是联轴器所在轴段的转速。随后向两种候选方案提供完全相同的工况数据：启动方式、峰值负载、每小时启停、是否反转、轴径与键槽、两轴端距离、外径限制、偏差、环境和维护周期。比较时至少核对：

若现场不能定期检查润滑与密封，不能因为齿式联轴器承载高就忽略维护限制。若轴系长期不同心，蛇形弹簧也不应被当作纠偏装置。高频异常冲击持续存在时，应先排查进料、轴承、基础和控制逻辑。

最终询盘建议附上传动简图、设备类型、功率和转速、减速比、物料及最大进料状态、带载启动说明、卡料记录、轴径键槽、安装空间、原联轴器照片和历史断裂部位。这样供应商才能用同一边界条件比较，而不是各自推荐一个无法横向判断的型号。

请提供功率、转速、轴径、键槽、安装尺寸、图纸或旧件照片。我们会先复核工况，再确认型号与报价。
