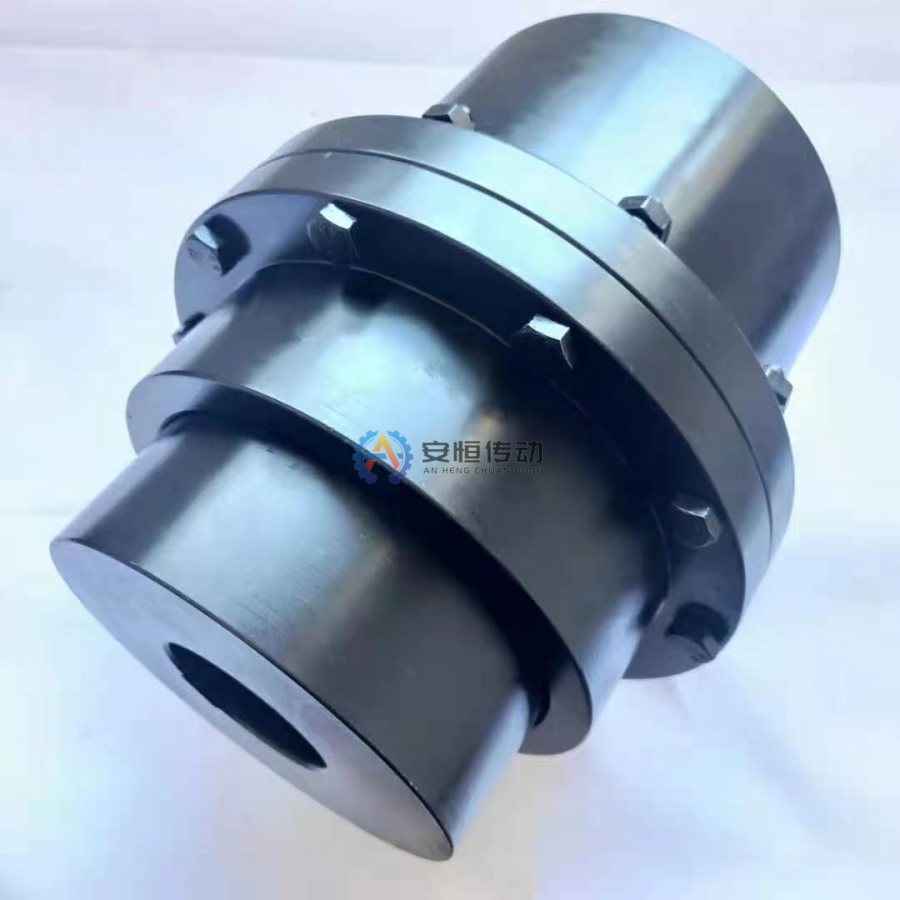

WG balligverzahnte Kupplung: Katalogauswahl und Ersatzhinweise
Welche Maße entscheiden über den Ersatz? (WG balligverzahnte Kupplung)
Dieser Beitrag behandelt „WG balligverzahnte Kupplung: Katalogauswahl und Ersatzhinweise“. Eine belastbare Kupplungsauslegung beginnt mit dem tatsächlichen Lastprofil, nicht mit einer Kataloggröße. Vor dem Modellvergleich sind übertragendes Drehmoment und Spitzendrehmoment, Startart, Stoßlast, Lastzyklus und Einbauraum zu prüfen. Für die technische Prüfung sind Drehmoment, Drehzahl, Wellenbohrung, Passfedernut, Betriebsbedingungen und Angebotsdaten zu berücksichtigen.
Bei der WG balligverzahnten Kupplung: bohrungspassung, Passfedernut-Norm, Wellenabstand, Schmierung oder Verschleißteilwartung, Wuchtgüte sowie der Zustand von Getriebe, Motor und Arbeitsmaschine beeinflussen die Auslegung ebenfalls.
Die alte Baugruppe nachvollziehbar halten: WG balligverzahnte Kupplung
Bei der WG balligverzahnten Kupplung: bestätigen Sie Nenndrehmoment, Spitzendrehmoment, Drehzahl, Wellendurchmesser d1/d2, Bohrungsform, Passfedernut, DBSE, zulässigen Außendurchmesser, Axialweg, Winkel- oder Radialversatz, Umgebungstemperatur und Start-Stopp-Häufigkeit.
Für einen WG-Ersatz messen Sie Bohrungen, Nuten, Hülsenstellung, DBSE und vorhandene Zwischenstücke oder Bremsanschlüsse vor dem Katalogabgleich.
Bewegung und Demontageweg gemeinsam prüfen: WG balligverzahnte Kupplung
Eine WG ist ein sinnvoller Katalogweg, wenn Bohrung, DBSE, Hülsenweg und Bewegungsgrenzen zur vorhandenen Baugruppe passen.
Messwerte von Schätzungen trennen: WG balligverzahnte Kupplung
Bei der WG balligverzahnten Kupplung: wählen Sie nicht allein nach Außendurchmesser. Zwei ähnlich aussehende Kupplungen können unterschiedliche Drehmomentkapazität, Bohrungslänge, Werkstoffe, Wärmebehandlung und Wuchtgrenzen haben.
Eine übergabefähige Ersatzanfrage: WG balligverzahnte Kupplung
Bei der WG balligverzahnten Kupplung: senden Sie den Anlagennamen, Leistung, Drehzahl, Drehmomentanforderung, Wellendurchmesser, Passfedernut-Norm, Menge, Zeichnung oder Fotos der alten Kupplung, Umgebung und Dringlichkeit. Die Prüfung kann dann ein Katalogmodell oder einen sicheren Sonderersatz vorschlagen.
FAQ | WG-Balligverzahnte Kupplung
Kann die Kupplung nur nach Motorleistung ausgewählt werden?
Nein. Die Motorleistung bestätigt keinen WG-Katalogersatz; gemessene Bohrungen, DBSE und Bewegungsgrenzen entscheiden.
Welche Informationen beschleunigen das Angebot?
Bei der WG balligverzahnten Kupplung: senden Sie den Anlagennamen, Leistung, Drehzahl, Wellendurchmesser d1/d2, Passfedernut-Norm, DBSE, Einsatzumgebung, Zeichnung oder Fotos der alten Kupplung. So kann Anheng Standardgröße oder Sonderersatz besser bestätigen.
Den WG-Katalog als Prüfwerkzeug verwenden
Der Katalog einer WG-Balligverzahnten Kupplung grenzt Baugrößen ein, ersetzt aber keinen Maßvergleich. Katalogdrehmoment bei Einbaudrehzahl, maximale Bohrung, Nabenlänge, Hülsenstellung, DBSE und Bewegungsgrenzen sind der Altbaugruppe gegenüberzustellen.
Bei einem Ersatz gehören Katalogreferenz, Messprotokoll und freigegebene Zeichnung in einen Vorgang. Bremsrad, Spacer oder Sondernut am Altteil müssen vor einer Anfrage als Schnittstelle gekennzeichnet werden.
Für einen WG-Kupplungsersatz senden Sie gemessene Bohrungen, Passfedernut, DBSE, Drehzahl, Lastereignis und klare Fotos. Vergleichen Sie die technischen Daten zur balligverzahnten Kupplung mit den passenden Anwendungshinweisen, bevor eine Ersatzzeichnung angefordert wird.
Benötigen Sie eine technische Auswahl- oder Ersatzprüfung?
Senden Sie Leistung, Drehzahl, Wellendurchmesser, Passfedernut, Einbaumaße, Zeichnungen oder Altteilfotos. Wir prüfen zuerst den Einsatzfall und bestätigen danach Ausführung und Angebot.
