Zulässige Drehzahl und kritische Drehzahl von Kupplungen: Auslegung und Prüfung für schnelllaufende Industrieantriebe
Die Motordrehzahl mit der im Katalog angegebenen zulässigen Drehzahl einer Kupplung abzugleichen, ist bei schnelllaufenden Antrieben nur der erste Prüfschritt. An Hochgeschwindigkeitsgebläsen, Kreiselpumpen, Verdichtern und Prüfständen treten Schwingungen oder vorzeitiger Verschleiß häufig auch dann auf, wenn das übertragene Betriebsmoment deutlich unter dem Nenndrehmoment liegt. Die Ursache liegt meist nicht in einer Drehmomentüberlast, sondern in einer überschrittenen Umfangsgeschwindigkeit, einer Biegeresonanz der Zwischenwelle oder einer unzureichenden Wuchtgüte.

Wie die zulässige Drehzahl im Katalog bestimmt wird und warum sie nicht überschritten werden darf
Jede im Katalog angegebene zulässige Drehzahl ergibt sich aus drei physikalischen Grenzen: der Umfangsgeschwindigkeit am größten Außendurchmesser, der mechanischen Festigkeit der Naben- und Zwischenwellenwerkstoffe sowie einem definierten Ausgangswuchtzustand. Mit steigender Drehzahl wächst die Fliehkraft quadratisch an und erzeugt hohe Tangentialspannungen in Flanschen, Verbindungsschrauben und Außenhülsen.
Gängige Nabenwerkstoffe wie unlegierter Vergütungsstahl C45 oder legierter Vergütungsstahl 42CrMo4 besitzen klare Streckgrenzen unter kombinierter Fliehkraft- und Torsionsbeanspruchung. Der Katalogwert setzt eine Standard-Wellenbohrung, eine symmetrische Passfedernut und einen definierten Montagezustand voraus; eine vergrößerte Bohrung oder eine nicht kompensierte Passfedernut verringert die tatsächliche Sicherheitsreserve.
Wird die zulässige Drehzahl überschritten, drohen Flanschverformungen, das Lösen von Schraubenverbindungen, das Abschleudern von Schmierstoff bei geschmierten Bauarten sowie rasche Ermüdungsrisse an elastischen Elementen. Selbst kurzzeitige Überdrehzahlen bei Auslösetests oder Prozessstörungen können dünnwandige Bauteile dauerhaft verformen.
Was die kritische Drehzahl ist und wann eine gesonderte Prüfung nötig wird
Während die zulässige Drehzahl eine Grenze für Werkstofffestigkeit und Fliehkraftspannung darstellt, beschreibt die kritische Drehzahl eine strukturmechanische Biegeresonanz. Jede rotierende Welle und jedes Kupplungszwischenstück besitzt eine eigene Biegeeigenfrequenz, die durch Massenverteilung, Außen- und Innendurchmesser des Rohrs, Werkstoffsteifigkeit und Lagerabstand bestimmt wird.
Nähert sich die Betriebsdrehzahl dieser Biegeeigenfrequenz, regt selbst eine geringe Restunwucht starke radiale Durchbiegungen an, sodass die Zwischenwelle wie ein Springseil ausschlägt. Anders als ein Drehmomentbruch kann sich diese Biegeresonanz beim Hochlaufen oder Auslaufen innerhalb weniger Sekunden aufschaukeln.
Eine gezielte Berechnung der kritischen Drehzahl ist immer dann erforderlich, wenn ein großer Wellenendabstand (DBSE), eine hohe Betriebsdrehzahl oder ein schlankes hohles Zwischenrohr vorliegt. Weiterführende Hinweise zum Einfluss von Einbaulänge und Versatz in Pumpen- und Ventilatorsträngen finden Sie in unserem Auswahlleitfaden für Lamellenkupplungen an Pumpen und Ventilatoren sowie in unserem Beitrag zum Austausch von Zwischenstücken an Kondensatpumpen.
So prüfen Sie Betriebsdrehzahl und kritische Drehzahl gegeneinander
Das Grundprinzip des Screenings ist eindeutig: Zwischen dem gesamten Betriebsdrehzahlbereich – einschließlich einer eventuellen Überdrehzahl-Prüfdrehzahl – und der ersten biegekritischen Drehzahl der Kupplung muss ein ausreichender Sicherheitsabstand eingehalten werden. Eine pauschale Prozentregel für alle Maschinentypen ist nicht zulässig, da Rotorsteifigkeit, Lagergehäusesteifigkeit und Kupplungsmasse je nach Antriebsstrang unterschiedlich zusammenwirken.
In der Praxis laufen Antriebe entweder unterkritisch (sicher unterhalb der ersten biegekritischen Drehzahl) oder überkritisch (schnelles Durchfahren der ersten kritischen Drehzahl mit Betrieb zwischen erster und zweiter kritischer Drehzahl). Die meisten industriellen Pumpen-, Ventilator- und Gebläseantriebe werden unterkritisch ausgelegt, damit der Rotor beim Hoch- und Runterfahren nicht in der Nähe einer Resonanzzone verweilt.
Zeigt die Prüfung, dass die erste kritische Drehzahl zu nahe am Betriebsbereich liegt, muss die Konstruktion angepasst werden. Durch Vergrößern des Außendurchmessers des Zwischenrohrs, den Einsatz eines großvolumigen dünnwandigen Rohrs für höhere Biegesteifigkeit bei geringer Zusatzmasse oder eine Verkürzung der freitragenden Spannweite verschiebt sich die Eigenfrequenz nach oben aus dem Betriebsbereich heraus.
Dynamisches Auswuchten: Warum schnelllaufende Kupplungen es brauchen und was Wuchtgüte bedeutet
Selbst wenn eine Kupplung deutlich unterhalb ihrer zulässigen Drehzahl und ihrer kritischen Drehzahl läuft, erzeugt jede Restunwucht Fliehkräfte, die quadratisch mit der Drehzahl steigen. Während übliche Fertigungstoleranzen oder eine asymmetrische Passfedernut bei niedrigen Drehzahlen unauffällig bleiben, belasten dieselben geringen Massenabweichungen bei hohen Drehzahlen Lager und Gleitringdichtungen erheblich.
Beim dynamischen Auswuchten wird die Massenverteilung in einer oder zwei Ausgleichsebenen durch gezielten Materialabtrag oder -auftrag korrigiert, bis die Restunwucht innerhalb der geforderten Wuchtgüte liegt. Grundsätzlich begrenzt eine feinere Wuchtgüte die zulässige Restunwucht pro Masseneinheit bei Betriebsdrehzahl, sodass die Schwingungskräfte an den angeschlossenen Maschinenlagern im zulässigen Bereich bleiben.
Das Auswuchten von Einzelteilen reicht jedoch nicht immer aus, wenn Naben und Zwischenstück ohne Phasenmarkierung montiert werden oder wenn zwischen Motorwelle und Kupplungsnabe unterschiedliche Halbkeil- und Vollkeilkonventionen verwendet werden. Für schnelllaufende Antriebe können wir die Baugruppe dynamisch auswuchten und der Lieferung ein Wuchtprotokoll beilegen, damit Ihre Inbetriebnahme eine dokumentierte Prüfung vorweisen kann.
Auswahl für hohe Drehzahlen: Lamellenkupplung vs. Balligverzahnte Kupplung
Die Entscheidung zwischen einer Lamellenkupplung und einer balligverzahnten Kupplung hängt bei hohen Drehzahlen von den Schmierungsbedingungen, dem Axialversatz und der Zugänglichkeit für die Instandhaltung ab. Beide Bauarten können bei entsprechender Wuchtgüte hohe Drehzahlen bewältigen, unterscheiden sich jedoch deutlich im Betriebsverhalten.

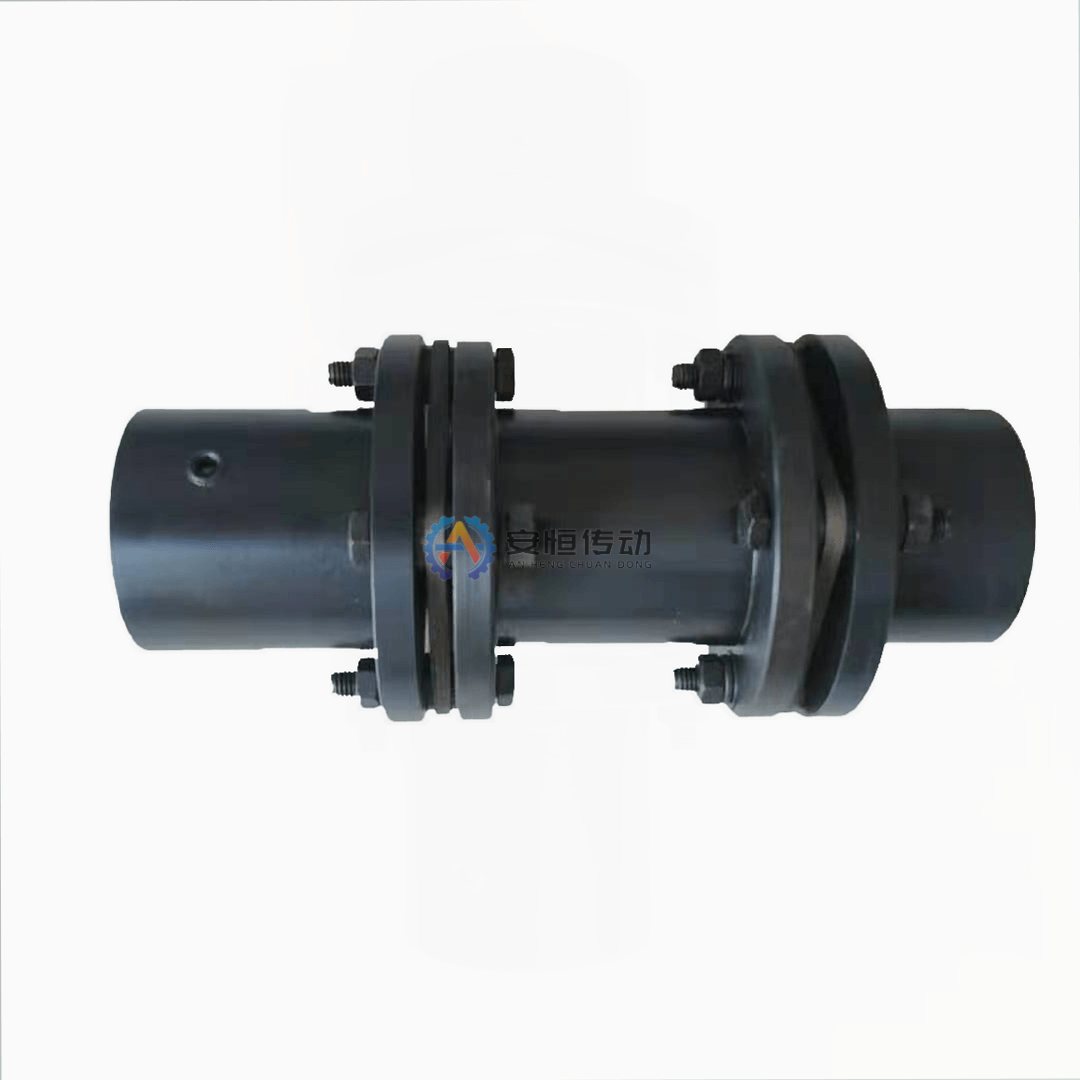

- Lamellenkupplung (z. B. Baureihen JMII, JMIIJ, DJM, SJM und JZM): Überträgt das Drehmoment spielfrei über elastische Lamellenpakete aus nichtrostendem Stahl ohne metallisch gleitende Teile. Da keine Schmierung erforderlich ist, kann bei hohen Umfangsgeschwindigkeiten kein Schmierfett oder Öl abgeschleudert werden; die definierte Steifigkeit und geringe Überhangmasse machen sie zur bevorzugten Wahl für schnelllaufende Gebläse, Kreiselpumpen und präzise Antriebe.
- Balligverzahnte Kupplung: Nutzt ballige Außenverzahnungen im Eingriff mit innenverzahnten Hülsen und erreicht eine hohe Drehmomentdichte bei kompaktem Außendurchmesser. Bei hohen Drehzahlen erfordert sie eine zuverlässige Dauerschmierung und enge Zahnflankenspiele, da hohe Fliehkräfte zur Entmischung von Schmierfett führen können und Zahnverschleiß mit der Zeit Spiel sowie Unwuchtverlagerungen verursacht.
Weist eine bestehende Hochgeschwindigkeitsanlage nicht genormte Wellenenden, ältere Importflansche oder einen besonderen Wellenendabstand (DBSE) auf, lässt sich eine kundenspezifische Ersatzkupplung exakt an die Einbaumaße anpassen und hinsichtlich Werkstoff und Wuchtgüte optimieren.
Checkliste für die Prüfung schnelllaufender Kupplungen
Nutzen Sie die folgende Tabelle, um vor der Zeichnungsfreigabe alle relevanten Daten zwischen Anlagenplanung und Kupplungshersteller abzustimmen.
| Prüfpunkt | Warum er wichtig ist | Benötigte Daten |
|---|---|---|
| Betriebs- und Überdrehzahlbereich | Stellt sicher, dass Umfangsgeschwindigkeit und Werkstofffestigkeit im Betrieb und beim Auslösetest eingehalten werden | Nenndrehzahl, minimale/maximale Regeldrehzahl und Überdrehzahl-Prüfwert |
| Wellenendabstand (DBSE) | Bestimmt die Länge des Zwischenrohrs und beeinflusst direkt die biegekritische Drehzahl | Gemessener Wellenendabstand, Flanschabstand und axiale Wärmedehnung |
| Wellenbohrung und Passfedernut | Beeinflusst Nabenwandstärke, Tangentialspannungsreserve und passfederbedingte Unwucht | Wellendurchmesser, Passungstoleranz, Nutmaße sowie Halbkeil- oder Vollkeilvorgabe |
| Übertragene Leistung und Lastprofil | Bestimmt Baugröße sowie Reserven für Spitzendrehmoment und Anlaufträgheit | Motornennleistung, Betriebsmoment, Spitzendrehmoment und Betriebsfaktor |
| Auswuchtung und Dokumentation | Verhindert Lagerschäden durch Schwingungen und erfüllt Abnahmeanforderungen bei der Inbetriebnahme | Geforderte Wuchtgüte, Auswuchtung in einer oder zwei Ebenen und Bedarf an einem Wuchtprotokoll |
Erforderliche Anfragedaten für ein Angebot
Um Rückfragen und Zeichnungsänderungen zu vermeiden und eine fundierte Prüfung der kritischen Drehzahl zu ermöglichen, geben Sie bitte fünf Kerndaten in Ihrer Anfrage an: Betriebs- und Maximaldrehzahl, den exakten Wellenendabstand (DBSE), antriebs- und abtriebsseitige Wellendurchmesser samt Passfedernutmaßen, Motorleistung (oder Betriebsmoment) mit Lastart sowie die Angabe, ob ein Wuchtprotokoll oder weitere Prüfzeugnisse benötigt werden. Da die genauen zulässigen Drehzahlen je nach Baugröße variieren, prüfen Sie bitte die Maßtabellen auf den jeweiligen Produktseiten.
FAQ
Was passiert, wenn eine Kupplung oberhalb ihrer zulässigen Drehzahl betrieben wird?
Wird die zulässige Drehzahl überschritten, wirken auf Naben, Flansche und Verbindungsschrauben Fliehkräfte jenseits der Auslegungsgrenze. Dies kann zu einer radialen Aufweitung des Presssitzes in der Wellenbohrung, zum Lösen von Flanschschrauben, zu raschen Ermüdungsbrüchen an den Lamellen oder bei Zahnkupplungen zu Schmierstoffverlust und Zahnflankenfressen führen, was starke Schwingungen bis hin zum plötzlichen Ausfall zur Folge hat.
Ab welcher Länge einer Zwischenwelle muss die kritische Drehzahl geprüft werden?
Es gibt keinen pauschalen Längenrichtwert, da die kritische Drehzahl vom Verhältnis aus Biegesteifigkeit zu Masse des Zwischenrohrs sowie von der Betriebsdrehzahl abhängt. Bei sehr hohen Drehzahlen kann schon ein kurzes Zwischenstück in Biegeresonanz geraten, während bei mittleren Drehzahlen ein langes, schlankes Rohr die kritische Drehzahl erreicht. Jeder schnelllaufende Antrieb und jede lange Zwischenwelle sollte rechnerisch geprüft werden.
Müssen schnelllaufende Kupplungen immer dynamisch ausgewuchtet werden?
Ja, sobald die Drehzahlen über den Bereich einfacher langsam laufender Standardmotoren hinausgehen, erzeugen selbst normale Fertigungstoleranzen und Passfedernut-Asymmetrien erhebliche Fliehkraftschwingungen. Ein dynamisches Auswuchten der Einzelteile oder der montierten Baugruppe – zusammen mit eindeutiger Halbkeilkonvention und Phasenmarkierung – schützt Lager und Gleitringdichtungen im Dauerbetrieb.
