Stahlfeder- oder Bolzenkupplung für Förderer: Leitfaden
Welche Kupplung ist für einen Förderer besser: Stahlfeder oder elastische Bolzenkupplung?
Keine der beiden Kupplungen ist grundsätzlich besser. Eine Stahlfederkupplung wird häufig geprüft, wenn der Förderer unter Last startet, Stöße oder Torsionsschwingungen auftreten und das Wartungsteam Feder und fettgefüllten Deckel warten kann. Eine elastische Bolzenkupplung kann bei moderaten Stößen, einfacher Bauweise und austauschbaren Elastomerbuchsen praktisch sein. Der richtige Vergleich beginnt mit der Belastung und der verfügbaren Wartungsmethode.
Kurzantwort: Vergleichen Sie Anlaufdrehmoment unter Last, Stoßschwere, Drehzahl, Wellenbohrungen, Keilnuten, zulässigen Versatz, Elementwechsel, Schmierung, Schutzabstand und Überlastanforderungen. Wählen Sie die Bauart, die das tatsächliche Ausfallrisiko beherrscht und zu den Wellen-Schnittstellen passt, nicht die mit dem vertrauteren Namen.
1. Lastprofil des Förderers vergleichen
Erfassen Sie, ob das Band leer oder beladen anläuft, die Zahl der Starts und Stopps, Steigung, Materialstoß, blockierte Rollen, Reversieren, Bremsen und Trägheit des Antriebs. Ein beladener Anlauf oder häufiges Blockieren erzeugt eine andere Kupplungsbelastung als ein kleiner, kontinuierlich laufender Förderer. Muss ein Blockieren den Antrieb abschalten, ist diese Schutzfunktion separat zu definieren; erwarten Sie nicht, dass eine der beiden flexiblen Kupplungen automatisch trennt.
Für die üblichen Eingangsdaten verwenden Sie den Leitfaden zur Auswahl von Fördererkupplungen. Der Vergleich Stahlfeder- und Zahnkupplung für Brecher und Förderer behandelt einen anderen Produktvergleich; dieser Artikel konzentriert sich für Fördererkäufer auf Stahlfeder- gegenüber Bolzenkonstruktionen.
2. Torsionsdämpfung und elastische Elemente vergleichen

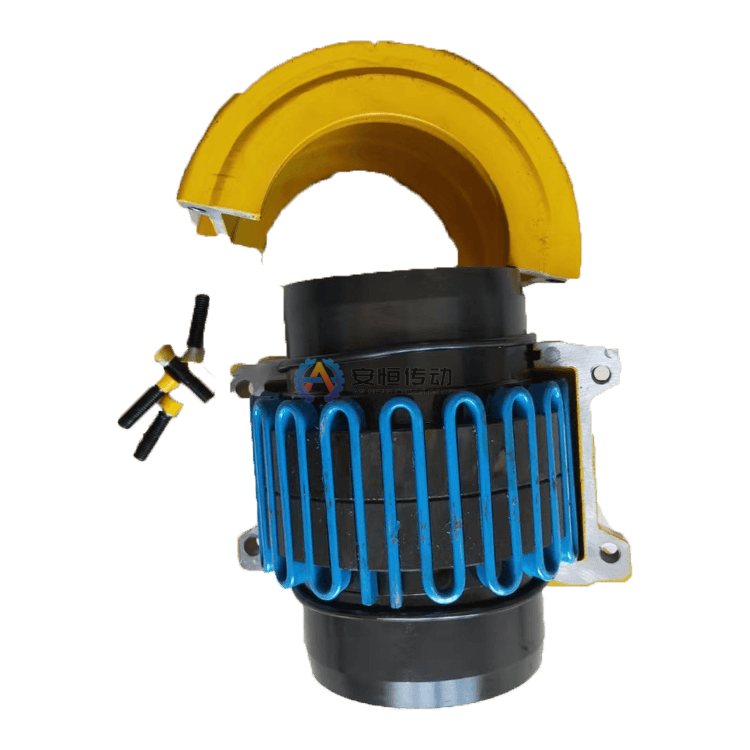

Eine Stahlfederkupplung verwendet eine serpentinartige Feder, die sich in den Nabennuten verformt und Torsionsdämpfung bietet. Eine elastische Bolzenkupplung überträgt Drehmoment über Bolzen und austauschbare Elastomerbuchsen. Der praktische Unterschied liegt darin, wie jedes Element Anlaufstoß, Schwingung, Verschleiß und Austausch verarbeitet. Die endgültige Auswahl muss die Herstellerdaten für Nenn- und Spitzendrehmoment der gewählten Größe verwenden.
Leiten Sie die Leistung nicht aus der Anzahl der Teile ab. Prüfen Sie Lastspiel, Spitzendrehmoment, Betriebstemperatur, Elementwerkstoff und Ausfallhistorie. Bei starken Stößen oder wiederholten blockierten Anläufen ist zu prüfen, ob eine Sicherheitskupplung oder ein Drehmomentbegrenzer als separates Schutzgerät erforderlich ist.
3. Schnittstellen für Drehzahl, Bohrung und Keilnut prüfen
Berechnen Sie das Grunddrehmoment an der Kupplungswelle mit T = 9550P / n, wobei P die Leistung in kW und n die Drehzahl in r/min ist. Geben Sie danach beide Wellendurchmesser, Bohrungslängen, Keilnuten, Nabenlängen, Wellenendabstand (DBSE), Außendurchmesser und Gesamtlänge an. Eine Kupplung, die das Drehmoment erfüllt, aber nicht an Welle oder Schutz passt, ist kein brauchbarer Ersatz.
Bei einem alten Förderer sind Wellenschulter, Keilflanken und Nabenbohrung zu prüfen, bevor Maße übernommen werden. Die Produktseite der elastischen Bolzenkupplung und die Produktseite der Stahlfederkupplung geben den Produktkontext; die endgültige Bohrung, Keilnut und zulässige Drehzahl müssen von der gewählten Zeichnung vorgegeben werden.
4. Versatz und Einbaugrenzen vergleichen
Beide Kupplungsarten benötigen eine Fluchtung innerhalb der Grenzen der gewählten Konstruktion. Geben Sie Winkel-, Radial- und Axialbewegung, Fundamentzustand, Lagerspiel und erwartete thermische Bewegung an. Ein elastisches Element kann einen definierten Versatz tolerieren, aber keine verbogene Welle, kein loses Lager und keinen Soft Foot korrigieren. Einseitiger Verschleiß ist ein Anlass, den Wellenstrang zu prüfen, nicht die Kupplung immer größer zu wählen.
Prüfen Sie Schutzabstand, Ausbau des Elements, Fettzugang, Schraubenzugang und Demontagerichtung. Ein Federdeckel kann Platz für Federwechsel und Fett benötigen, eine Bolzenkupplung Zugang zu Bolzen und Buchsen. Der Wartungsweg muss vor der endgültigen Festlegung der Kupplungsart bestätigt werden.
5. Wartung und Verschmutzung vergleichen
Stahlfederkupplungen erfordern typischerweise Aufmerksamkeit für Fett, Dichtungen, Deckelzustand und Verschleiß der Feder. Bei elastischen Bolzenkupplungen sind Bolzen, Buchsen, Schrauben und der umgebende Schutz zu prüfen. Staub, Wasser, Chemikalien und Temperatur können die Lebensdauer beider Elemente verkürzen. Erfassen Sie Intervall, Verfügbarkeit von Ersatzteilen, Stillstandszeit und verantwortliche Person.
Wenn Stillstand das größte Risiko ist, vergleichen Sie Zeit und Richtung für den Austausch eines Feder- oder Buchsensatzes. Bei schlechtem Schmierzugang ist zu bestätigen, ob die gewählte Konstruktion und Abdichtung ohne Ausbau benachbarter Geräte gewartet werden können. Das billigste Element ist über den Wartungszyklus nicht immer die kostengünstigste Wahl.
6. Nach Ausfallrisiko und Angebotsdaten entscheiden
Wählen Sie eine Stahlfederkupplung, wenn Torsionsdämpfung, Stoßaufnahme und ein fettgewarteter Deckel zur Fördererbelastung passen. Ziehen Sie eine elastische Bolzenkupplung in Betracht, wenn moderate Stöße, einfache Bauweise und austauschbare Buchsen mit Anlage und Wartungsplan übereinstimmen. Wenn alte Wellen-Schnittstellen, Flansch oder Bauraum nicht mit einem Katalogmodell übereinstimmen, prüfen Sie eine kundenspezifische Ersatzkupplung.
Eine RFQ sollte Anlagenname, Leistung, Drehzahl der Kupplungswelle, normales und Spitzendrehmoment, Anlauf unter Last, Blockierhistorie, Wellenbohrungen, Keilnuten, DBSE, Schutzgrenzen, Umgebung, Menge, Altmodell und Fotos enthalten. So kann Anheng die beiden Bauarten anhand der tatsächlichen Einbausituation statt nur nach Preis vergleichen.
Häufige Vergleichsfehler
- Die Kupplung anhand der Motorleistung des Förderers auswählen, ohne die Abtriebsdrehzahl des Getriebes zu prüfen.
- Annehmen, dass eine flexible Kupplung bei blockiertem Band als Überlastauslöser wirkt.
- Nur Nennmoment vergleichen und Spitzen beim Anlauf, Blockieren und Bremsen ignorieren.
- Platz für Elementausbau, Fettzugang oder Ersatzteilverfügbarkeit vergessen.
- Verschlissene Wellenbohrungen und Keilnuten in die Ersatzkonstruktion kopieren.
FAQ
Ist eine Stahlfederkupplung stärker als eine elastische Bolzenkupplung?
Die Festigkeit hängt von Größe, Element, Drehmomentnennwert, Drehzahl, Lastspiel und Wellenanschluss ab. Eine Stahlfederkupplung kann eine nützliche Torsionsdämpfung bieten, während eine Bolzenkonstruktion den Elementwechsel vereinfachen kann. Vergleichen Sie die freigegebenen Daten für die tatsächliche Fördererbelastung.
Welche Kupplung ist einfacher zu warten?
Das hängt von Schutz, Zugang und Ersatzteilprozess ab. Bei der Stahlfederkupplung gehören Fett, Dichtungen und Feder dazu; bei der Bolzenkupplung Bolzen, Buchsen und Befestiger. Bewerten Sie den vollständigen Stillstandsablauf und nicht nur die Zahl der Ersatzteile.
Kann eine der beiden Kupplungen einen Förderer vor Blockieren schützen?
Eine flexible Kupplung kann den Stoß dämpfen, darf aber nicht als Trenneinrichtung bei einem festgelegten Drehmoment angenommen werden. Benötigt der Antrieb kontrollierten Schlupf, Ausrücken oder ein Stoppsignal, ist separat eine geeignete Sicherheitskupplung oder ein Drehmomentbegrenzer zu spezifizieren.
