Kupplung für Bandförderer auswählen: 7 technische Prüfungen
Beginnen Sie mit den Betriebsbedingungen des Förderers, nicht mit einem Kupplungsmodell oder allein mit der Motorleistung. Erfassen Sie, ob das Band unter Last startet, wie häufig es anläuft und stoppt, ob das Fördergut das Band blockieren kann und wie viel Bauraum an den Wellenenden vorhanden ist. Eine belastbare Auswahl muss dieses Lastprofil anschließend mit Drehmoment, Drehzahl, Wellenbohrungen, Passfedernuten, Ausrichtung und Wartung verknüpfen.
Kurzantwort: Eine Kupplung für Bandförderer ist gegen Dauerdrehmoment, Anlauf- und Blockierlasten, Betriebsdrehzahl, Wellenanschlüsse, zulässigen Versatz und das geplante Wartungsverfahren zu prüfen. Ein Katalogmodell ist erst dann geeignet, wenn diese sieben Prüfungen mit der Anlage übereinstimmen.
1. Lastprofil des Bandförderers festlegen
Die gleiche Bandgeschwindigkeit kann zu einer sehr unterschiedlichen Kupplungsbelastung führen. Ein kurzer Förderer mit leerem Anlauf ist nicht mit einem langen Band vergleichbar, das unter Fördergut startet. Erfassen Sie Anlauf unter Last, Reversieren, Bremsen, häufige Zyklen, Steigförderung, Materialstöße und die Möglichkeit eines blockierten oder festgelaufenen Rollers. Daraus ergibt sich, ob der Antrieb Torsionsdämpfung, zusätzliche Spitzendrehmomentkapazität oder einen separaten Überlastschutz benötigt.
Bei Förderern in Stahlwerken oder Steinbrüchen sind außerdem Staub, Spritzwasser, Umgebungstemperatur und das verfügbare Stillstandsfenster zu dokumentieren. Diese Angaben beeinflussen Dichtungen, den Zugang zur Schmierung sowie die Frage, ob ein geteiltes Gehäuse oder ein herausnehmbares Zwischenstück für die Wartung erforderlich ist.
2. Grunddrehmoment berechnen und abnormale Spitzen trennen
Verwenden Sie zur Abschätzung des Grunddrehmoments den Wellenabschnitt, auf dem die Kupplung sitzt. Bei übertragener Leistung P in kW und Wellendrehzahl n in r/min gilt im stationären Betrieb T = 9550P / n in N·m. Dies ist ein Ausgangswert und nicht die endgültige Kupplungsgröße. Prüfen Sie Anlaufstrom oder Anlaufmoment, Bandbeschleunigung, Bremsmoment, Blockierprotokolle und vorhandene Drehmomentdaten der Antriebs- oder Schutztechnik, bevor Sie den Betriebsfaktor festlegen.
Verstecken Sie nicht jede Unsicherheit in einem überhöhten Betriebsfaktor. Bei einer bekannten Blockierbedingung sind normale Spitze und schädigende Spitze getrennt zu definieren. Muss der Antrieb bei einer Blockade trennen, vergleichen Sie eine Sicherheitskupplung oder Drehmomentbegrenzer-Kupplung, statt von einer Standardkupplung die Funktion eines Überlastgeräts zu erwarten.
3. Drehzahl, Bohrung und Passfedernut als eine Schnittstelle bestätigen
Die Kupplung muss auf beide Wellenenden passen und das berechnete Spitzendrehmoment über die tatsächliche Verbindung übertragen. Geben Sie Wellendurchmesser d1 und d2, Wellenverlängerungen, Bohrungstoleranz oder Passung, Breite und Tiefe der Passfedernut, Passfederlänge, Nabenlänge, Schulterausrundungen und die Montagerichtung an. Eine große Bohrung kann die Nabenwand schwächen; eine lange Passfedernut oder beschädigte Wellenschulter kann selbst bei ausreichender Kupplungskapazität zum Schwachpunkt werden.
Bei einer alten Anlage dürfen verschlissene Bohrungen oder eingedrückte Passfedernuten nicht einfach in den Ersatz übernommen werden. Verwenden Sie den Messleitfaden für alte Kupplungen und kennzeichnen Sie gemessene, abgeleitete und noch zu bestätigende Werte.
4. DBSE, Schutzhaubenabstand und Demontagerichtung prüfen
Wellenendabstand (DBSE), Gesamtlänge, Außendurchmesser und Abstand zur Schutzhaube entscheiden, ob eine nominell passende Kupplung tatsächlich montiert werden kann. Prüfen Sie Bremsrad- oder Bremsscheibenmaße, Zwischenstücklänge, Flanschpilot, Lochkreisdurchmesser, Zugang für Befestiger und die Richtung, in der die Kupplung während eines Stillstands ausgebaut werden muss.
Ein Ersatz, der nur nach Verschieben des Motors oder Aufschneiden der Schutzhaube passt, ist kein austauschbarer Ersatz. Fügen Sie der RFQ eine einfache Wellenstrangskizze oder ein bemaßtes Foto bei. Die Anwendungslösung für Fördererkupplungen zeigt, welche Einbaudaten vor der Angebotsfreigabe geprüft werden sollten.
5. Kupplungstyp an das Ausfallrisiko anpassen

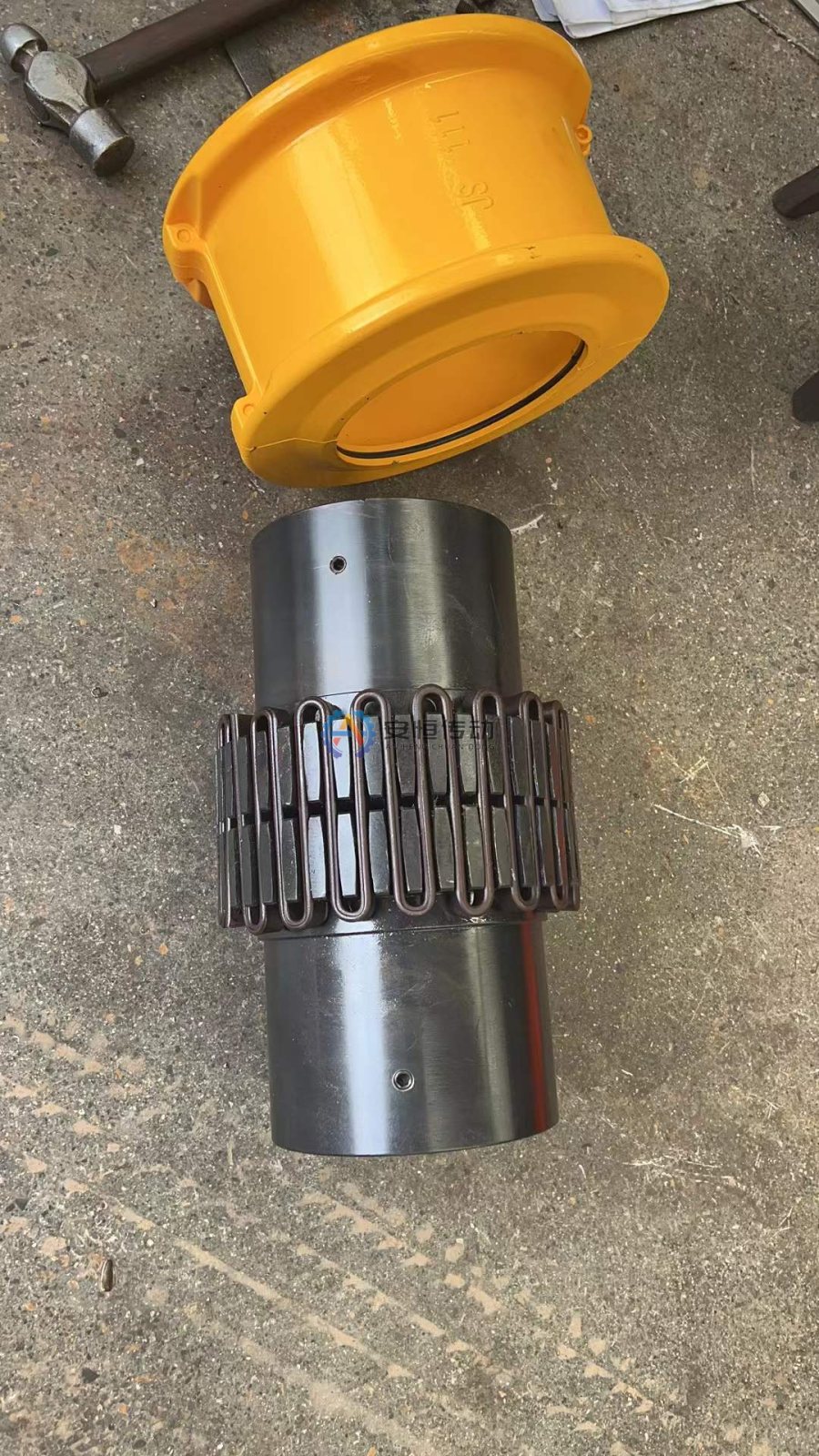

Eine Stahlfederkupplung wird häufig geprüft, wenn ein Förderer Torsionsdämpfung und praxisgerechte Wartung benötigt. Eine Zahnkupplung kann sinnvoll sein, wenn Drehmomentdichte und kontrollierter Versatzausgleich wichtiger sind und die Schmierung sichergestellt werden kann. Eine kundenspezifische Ersatzkupplung ist passend, wenn vorhandene Wellenanschlüsse, Bremsanbau oder Einbauraum nicht mit einer Kataloggröße übereinstimmen.
Die Auswahl sollte dem zu beherrschenden Risiko folgen. Bei wiederkehrender Bandblockade ist zuerst zu klären, ob Dämpfung oder eine Trennfunktion erforderlich ist. Bei einseitigem Zahn- oder Passfedernutverschleiß sind Ausrichtung und Wellenzustand zu korrigieren, bevor nur der Kupplungstyp gewechselt wird.
6. Ausrichtung und Wartungsbedingungen verifizieren
Eine flexible Kupplung kann einen definierten Wellenversatz aufnehmen, ersetzt aber keine Ausrichtarbeit. Geben Sie kalte und warme Wellenpositionen, erwarteten Axialversatz, Winkel- oder Radialversatz, Fundamentbewegung und den Zustand der angeschlossenen Lager an. Die zulässigen Werte sind der Zeichnung des gewählten Modells zu entnehmen, da sie nach Baureihe, Größe, Drehzahl und Betriebstemperatur variieren.
Für die Wartung sind Schmierstoffklasse oder Verschleißteil, Zugang zum Befüllen, Dichtungsprüfung, Demontage der Schutzhaube und das geplante Prüfintervall festzulegen. Nach dem ersten Lastlauf sind Ausrichtung, Markierungen an Befestigern, Temperatur, Schwingung, Schmierstoffleckage und ein möglicher Kontakt zwischen Kupplung und Schutzhaube erneut zu prüfen.
7. Eine RFQ vorbereiten, die eine technische Entscheidung ermöglicht
Eine aussagekräftige RFQ für eine Kupplung am Bandförderer enthält Anlagenname und Einbauposition, Motorleistung, Drehzahl an der Kupplungswelle, Übersetzung, Anlaufart, Anlauf unter Last, Spitzen- oder Blockierhistorie, Wellendurchmesser, Passfedernuten, DBSE, Grenzen für Außenmaß und Länge, Umgebung, Menge, Lieferziel sowie Fotos der alten Kupplung und Schutzhaube.
Für ein schnelleres Angebot fügen Sie Typenschild, beide Wellenenden, die eingebaute Kupplung aus mehreren Blickwinkeln und eine Zeichnung oder Katalogseite bei. So kann Anheng eine standardmäßige Stahlfederkupplung, Zahnkupplung oder einen kundenspezifischen Ersatzweg mit den realen Schnittstellen vergleichen, statt von der Motorleistung zu raten.
Häufige Auswahlfehler vermeiden
- Auswahl nach Motorleistung, ohne Kupplungswellendrehzahl und Übersetzung zu berücksichtigen.
- Übernahme einer verschlissenen Bohrung, Passfedernut oder Lochteilung ohne Prüfung von Welle und Nabe.
- Eine flexible Kupplung als Blockierauslösung oder Überlastschutz zu behandeln.
- Einen Katalogwert für Versatz zu verwenden, ohne Größe und Drehzahl des gewählten Modells zu prüfen.
- DBSE, Schutzhaubenabstand oder Demontagerichtung erst nach dem Angebot zu klären.
FAQ | Kupplung für Bandförderer auswählen
Kann eine Kupplung für Bandförderer allein nach der Motorleistung ausgewählt werden?
Nein. Die Motorleistung hilft bei der Ermittlung des Grunddrehmoments. Zusätzlich sind Wellendrehzahl, Anlauf- und Blockierlasten, Wellenbohrungen, Passfedernuten, DBSE, Ausrichtung, Umgebung und die gewünschte Schutzreaktion erforderlich.
Welche Kupplungsdaten sollten an einem alten Förderer gemessen werden?
Messen Sie beide Wellendurchmesser, Passfedernuten, Wellenverlängerungen, Nabenlängen, DBSE, Gesamtlänge, Außendurchmesser, Flansch- oder Bremsanschlüsse und den Abstand zur Schutzhaube. Fügen Sie Fotos hinzu, damit verschlissene oder schwer zugängliche Maße geprüft werden können.
Stahlfederkupplung oder Zahnkupplung für einen Förderer?
Beide können je nach Stoßlast, Drehmomentdichte, Versatz, Schmierstoffzugang und Wellenanschlüssen geeignet sein. Vergleichen Sie die tatsächlichen Betriebsbedingungen und den Wartungsplan, statt nur nach dem Produktnamen zu entscheiden.
