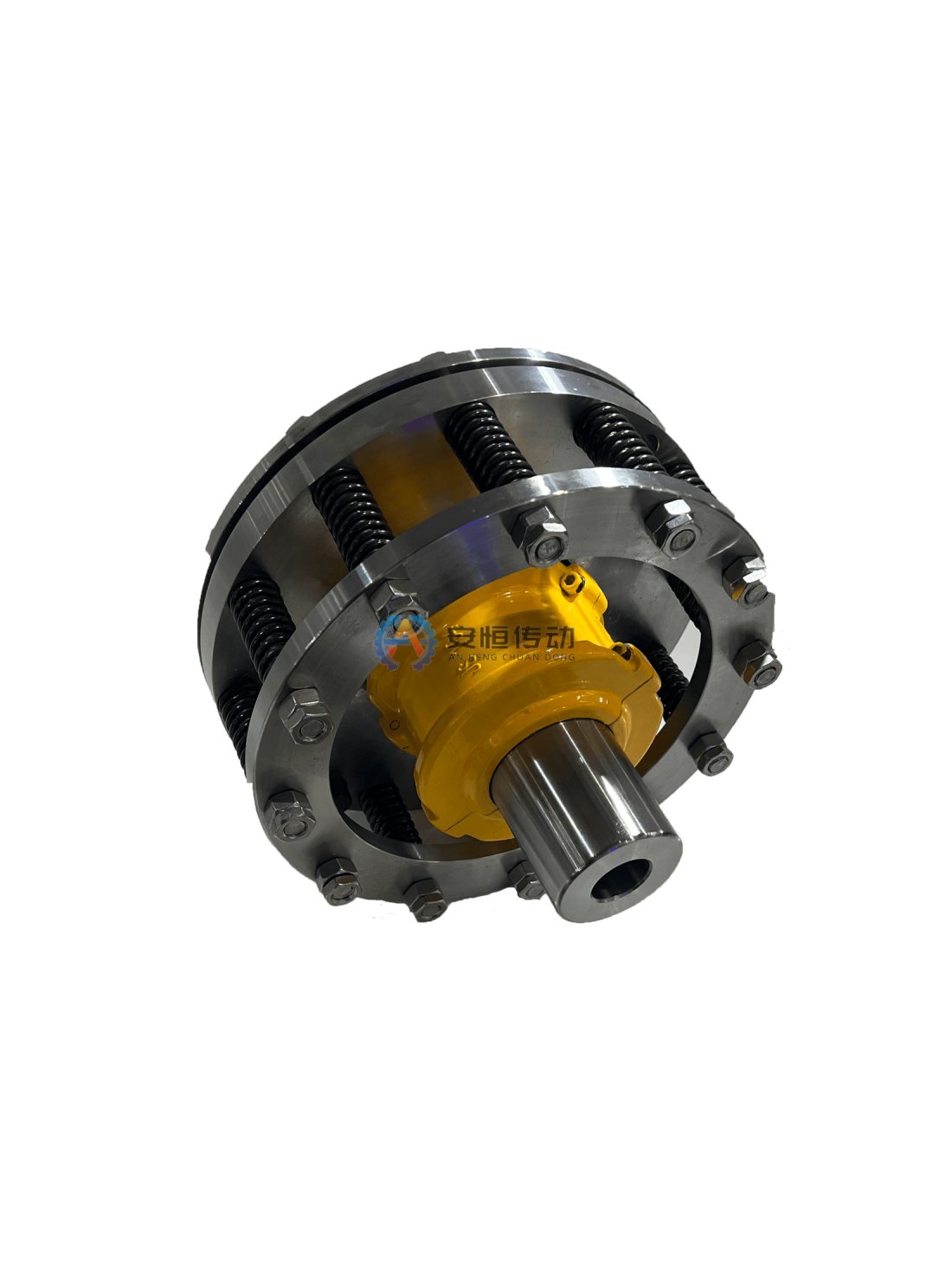

Sicherheitskupplung Funktionsprinzip: Auslösen und Rücksetzen bei Überlast
Wenn in einer Brecherkammer unbrechbares Fremdeisen blockiert, ein Aufgabeförderer verstopft oder ein Walzgerüst festläuft, kommt die Abtriebswelle innerhalb eines Bruchteils einer Umdrehung zum Stillstand, während Motorrotor und Schwungrad weiterdrehen. Ohne mechanische Überlastsicherung im Antriebsstrang wirkt diese gespeicherte kinetische Energie unmittelbar auf Zahnflanken, Passfedern und Wellenzapfen. Eine Sicherheitskupplung oder Drehmomentbegrenzer-Kupplung schützt den Antriebsstrang, indem sie das übertragene Drehmoment bei einem kalibrierten Schwellenwert unterbricht oder begrenzt, bevor teure Komponenten versagen.

Aufgabe der Sicherheitskupplung als Überlastschutz Kupplung im Antriebsstrang
Eine Überlastkupplung sitzt zwischen der Antriebseinheit (typischerweise Elektromotor und Untersetzungsgetriebe) und der Arbeitsmaschine. Unter normalem Betriebsmoment überträgt sie die Leistung wie eine reguläre Wellenkupplung. Sobald der Widerstand an der Abtriebsseite auf einen voreingestellten Grenzwert ansteigt, löst der interne Überlastmechanismus aus, um Motor und Getriebe von der Stoßbelastung zu isolieren.
Je nach innerer Bauart erfolgt die Schutzfunktion in schweren Industrieanlagen auf eine von zwei Hauptarten: Eine Sicherheitskupplung in Ausführung als Brechbolzenkupplung schert einen kalibrierten Bolzen ab und bewirkt eine vollständige mechanische Trennung zwischen Antriebs- und Abtriebsseite, während eine reibschlüssige Drehmomentbegrenzer-Kupplung bei erreichtem Rutschmoment ein kontrolliertes Durchrutschen unter Beibehaltung der mechanischen Verbindung ermöglicht. Für leichtere oder spezielle Anwendungen existieren auch Kugelrast- und Magnet-Überlastkupplungen, doch schwere industrielle Antriebsstränge setzen meist auf Brechbolzen- oder Reibungsbauarten.
Funktionsweise der Brechbolzenkupplung (Scherstift-Sicherheitskupplung)
Bei einer Brechbolzenkupplung sind Antriebsnabe und Abtriebsflansch über einen oder mehrere austauschbare Scherbolzen aus Stahl verbunden, die parallel oder radial zur Wellenachse angeordnet sind. Jeder Bolzen besitzt eine präzise eingestochene umlaufende Sollbruch-Ringnut, die den schwächsten Querschnitt definiert. Im Normalbetrieb übertragen die Bolzen die Scherkraft ohne Verformung; steigt das Drehmoment durch eine Blockade auf das kalibrierte Auslösemoment an, schert der Bolzen sauber an der Nut ab und trennt den Antrieb von der blockierten Maschine, sodass der Motor frei auslaufen kann.
Das Auslösemoment wird durch vier physikalische Größen bestimmt: die Scherfestigkeit des Bolzenwerkstoffs, den Kerndurchmesser an der Ringnut, die Anzahl der tragenden Bolzen sowie den Teilkreisradius, auf dem die Bolzen sitzen. Damit der Bolzen sauber abschert statt sich zu verbiegen oder zu verquetschen, sind die Bohrungen in beiden Kupplungshälften mit gehärteten Verschleißbuchsen ausgestattet. Ohne gehärtete Buchsen schlagen die Bohrungen im Grundflansch bei jedem Überlastfall oval oder trichterförmig aus, wodurch Reibung und Spiel zunehmen und künftige Bolzen verbiegen, statt beim vorgesehenen Drehmoment abzuscheren.
Das Rücksetzen einer Brechbolzenkupplung ist ein bewusster manueller Vorgang. Das Instandhaltungspersonal muss den Antrieb stillsetzen, gegen Wiedereinschalten sichern, die mechanische Blockade beseitigen, die Bohrungen beider Flansche fluchtend ausrichten, die abgescherten Bolzenhälften entfernen und einen neuen kalibrierten Bolzen einsetzen. Brechen Bolzen im regulären Betrieb wiederholt ab, liegt die Ursache selten an einem fehlerhaften Bolzen; wiederholtes Abscheren deutet auf eine ungelöste Prozessblockade, verschlissene Buchsen, starken Wellenversatz oder ein Auslösemoment hin, das zu nahe am normalen Losbrechmoment liegt. Hinweise zur praktischen Instandhaltung an schweren Brechern finden Sie in unserem Leitfaden zum Scherbolzenwechsel an Einwalzenbrecher-Sicherheitskupplungen.
Funktionsweise der Reibungs-Drehmomentbegrenzer-Kupplung (Überlastkupplung)
Eine reibschlüssige Drehmomentbegrenzer-Kupplung überträgt das Drehmoment durch trockene Haftreibung statt über ein Opferelement. Ein oder zwei verschleißfeste Reibbeläge werden mithilfe von Tellerfedern (oder hochbelastbaren Schraubenfedern) zwischen präzisionsbearbeiteten Druckplatten aus Stahl und einer Mittelnabe oder einem Kettenrad eingespannt. Solange das Lastmoment unter dem eingestellten Rutschmoment bleibt, haften die Reibflächen ohne Relativbewegung aneinander.
Das Rutschmoment wird über die axiale Vorspannkraft der Tellerfedern eingestellt, meist durch Anziehen oder Lösen einer Einstellmutter oder eines Kranzes von Spannschrauben. Überschreitet eine Lastspitze diese Reibungsschwelle, gleiten die Druckplatten kontrolliert über die Reibbeläge und begrenzen das übertragene Drehmoment auf den kalibrierten Höchstwert, während der Motor weiterläuft. Sobald die Blockade beseitigt ist und die Last unter das Rutschmoment sinkt, stellt die Haftreibung den Kraftschluss automatisch ohne manuellen Eingriff wieder her, sodass Stillstandszeiten für den Bolzenwechsel entfallen.
Diese automatische Wiederherstellung bringt jedoch wichtige thermische und verschleißtechnische Aspekte mit sich. Bei längerem Durchrutschen wird die Motorleistung an den Reibflächen direkt in Reibungswärme umgewandelt. Übermäßige Erwärmung führt zum Verglasen der Belagoberfläche, senkt den Reibwert und beschleunigt den Belagverschleiß, wodurch das tatsächliche Rutschmoment allmählich sinkt, bis die Federvorspannung nachgestellt oder die Beläge ersetzt werden. Bei schnelllaufenden oder unbeaufsichtigten Antrieben kombinieren Konstrukteure die Reibungskupplung daher meist mit einem Drehzahlwächter, der den Motor abschaltet, wenn der Schlupf länger als wenige Sekunden anhält.
Vergleich: Brechbolzenkupplung vs. Reibungs-Überlastkupplung
Die Wahl zwischen vollständiger mechanischer Trennung und kontrolliertem Durchrutschen hängt davon ab, wie häufig kleinere Überlasten auftreten, wie viel Massenträgheit im Antrieb steckt und ob der Prozess manuelle Rüstzeiten toleriert. Die folgende Tabelle fasst die betrieblichen Unterschiede beider Bauarten zusammen.
| Vergleichsmerkmal | Brechbolzen-Sicherheitskupplung | Reibungs-Drehmomentbegrenzer-Kupplung |
|---|---|---|
| Auslösewirkung | Vollständige mechanische Trennung durch Abscheren kalibrierter Bolzen | Kontrolliertes Durchrutschen bei erhaltener mechanischer Verbindung |
| Rücksetzart | Manueller Stopp, Blockadebeseitigung, Bohrungsausrichtung und Bolzenwechsel | Automatisches Wiedereinkuppeln, sobald die Last unter das Rutschmoment fällt |
| Wiederholgenauigkeit des Auslöse- / Rutschmoments | Hohe Wiederholgenauigkeit bei maßhaltiger Sollbruch-Nut und intakten Buchsen | Gute Wiederholgenauigkeit im trockenen Zustand, beeinflusst durch Verschleiß, Wärme und Öl |
| Laufende Wartung | Minimal im Normalbetrieb; Vorhaltung passender Ersatz-Scherbolzen erforderlich | Regelmäßige Prüfung von Belagstärke, thermischer Verglasung und Federvorspannung |
| Geeignete Anlagen | Schwere Brecher, Hauptwalzgerüste, Antriebe mit hoher Trägheit und Blockaderisiko | Förderer, Aufgeber, fliegende Scheren, Schneidlinien mit häufigen Lastspitzen |
Eine vertiefte Betrachtung, wie sich die Schutzart auf Antriebsauslegung und Stillstandskosten auswirkt, bietet unser Vergleich zwischen Sicherheitskupplung und Drehmomentbegrenzer.
Auslösemoment und Rutschmoment richtig bestimmen
Für eine zuverlässige Einstellung der Überlastschwelle muss der tatsächliche Drehmomentverlauf an der Einbaustelle der Kupplung ermittelt werden, statt pauschal einen Prozentsatz auf die Motornennleistung aufzuschlagen. Bestimmen Sie zunächst die obere Grenze des Normalbetriebs: Berechnen oder messen Sie das kontinuierliche Betriebsmoment, das zum Beschleunigen der ruhenden Massen erforderliche Losbrechmoment beim Kaltstart sowie das zu erwartende Spitzendrehmoment bei normalen Materialschwankungen. Auslösemoment oder Rutschmoment müssen sicher über diesem maximalen Normalbetriebsbereich liegen, damit die Kupplung beim regulären Anfahren nicht fehlauslöst.
Ermitteln Sie anschließend die Belastbarkeitsgrenze des schwächsten zu schützenden Bauteils im Antriebsstrang – häufig die Abtriebsstufe des Getriebes, eine Zwischenwelle oder eine Passfederverbindung. Auslösemoment oder Rutschmoment müssen sicher unterhalb dieser Strukturgrenze liegen und auf beiden Seiten eine klare Sicherheitsreserve einhalten, damit die Kupplung zuverlässig anspricht, bevor bleibende Wellenverformungen oder Zahnbruch entstehen.
Betriebsmessungen wie Motorstromspitzen, Temperaturanstieg an Lagergehäusen, Schwingungen und auffällige Schlaggeräusche liefern wertvolle Hinweise bei der Analyse vergangener Überlastfälle. Da elektrische und thermische Messwerte jedoch durch Motorwirkungsgrad und rotierende Massen beeinflusst werden, sollten sie stets mit mechanischen Antriebsberechnungen kombiniert und nicht als direkte Messung des Wellendrehmoments gewertet werden.
Typische Einsatzbereiche in Schwerlastanlagen
Unterschiedliche Industriemaschinen weisen grundlegend verschiedene Überlastprofile auf, was darüber entscheidet, ob vollständige Trennung oder kontrollierter Schlupf den besseren Schutz bietet:
- Brecher und schwere Schredder: Unbrechbares Fremdmetall oder übergroßes Gestein führt zu einem schlagartigen Stillstand mit enormer Rotor- und Schwungradträgheit; hier ist eine Sicherheitskupplung mit Brechbolzen ideal, da die vollständige Trennung verhindert, dass die Restenergie das Getriebe zerstört.
- Stahlwalzwerke und fliegende Scheren: Hauptwalzgerüste unterliegen schweren Blockade-Überlasten, die eine hochbelastbare Brechbolzensicherung erfordern, während fliegende Scheren und kontinuierliche Schneidlinien von einer Drehmomentbegrenzer-Kupplung profitieren, die reproduzierbar rutscht und zwischen den Schnitten sofort wieder greift.
- Förderanlagen und schwere Aufgeber: Brückenbildung im Bunker und Gurtlastspitzen erzeugen oft kurze, wiederkehrende Drehmomentstöße, bei denen automatisches Wiedereinkuppeln den Materialfluss aufrechterhält; leistungsstarke Hauptförderantriebe nutzen hingegen Brechbolzen zum Schutz vor schweren Gurt- oder Trommelblockaden.
- Kran-Schwenkwerke und Positionierantriebe: Windlasten, abruptes Abbremsen und Schwenkkollisionen erzeugen wechselnde Stoßmomente, bei denen kontrolliertes Reibungsrutschen die Verzahnung dämpft, ohne die mechanische Verbindung zur Last zu verlieren.
Erforderliche Anfragedaten für Auslegung und Angebot
Eine präzise Auslegung stützt sich auf geprüfte Geometrie- und Lastdaten des Antriebsstrangs statt allein auf die Motorleistung. Stellen Sie vor der Größenauswahl oder Fertigbearbeitung folgende technische Angaben zusammen:
- Nennleistung des Antriebsmotors und Gesamtübersetzung des Getriebes
- Normale Betriebsdrehzahl und maximale Drehzahl an der Kupplungswelle
- Kontinuierliches Betriebsmoment, Losbrechmoment beim Anfahren und erwartetes Spitzendrehmoment
- Gewünschtes Auslösemoment oder Rutschmoment sowie das zulässige Drehmoment des schwächsten geschützten Bauteils
- Bevorzugte Rücksetzart (manueller Brechbolzenwechsel oder automatisches Wiedereinkuppeln) sowie eventueller Bedarf an einem Drehzahlsensor
- Wellendurchmesser auf Antriebs- und Abtriebsseite, Passungstoleranzen und Passfedernutmaße
- Verfügbarer Einbauraum einschließlich Wellenendabstand (DBSE), maximalem Außendurchmesser und Schutzhauben-Freiraum
FAQ
Worin besteht der Unterschied zwischen einer Sicherheitskupplung und einer Drehmomentbegrenzer-Kupplung?
Eine Sicherheitskupplung mit Brechbolzen trennt Antriebs- und Abtriebswelle physisch durch Abscheren eines kalibrierten Bolzens, sobald das Auslösemoment erreicht wird, und erfordert zum Wiederanlauf einen Stillstand sowie den Bolzenwechsel. Eine reibschlüssige Drehmomentbegrenzer-Kupplung rutscht unter Tellerfederdruck bei Erreichen des Rutschmoments durch, begrenzt das übertragene Drehmoment bei erhaltener Verbindung und kuppelt nach Abklingen der Überlast automatisch wieder ein.
Darf ein abgeschorener Brechbolzen durch einen dickeren oder höherfesten Bolzen ersetzt werden?
Nein. Der Einbau eines dickeren Bolzens, einer hochfesten Schraube oder eines Rundstabs ohne Sollbruch-Nut hebt das Auslösemoment über die Belastbarkeitsgrenze von Getriebe, Wellen oder Passfedern an, setzt den Überlastschutz außer Kraft und riskiert schwere Maschinenschäden. Ersetzen Sie abgescherte Bolzen stets durch kalibrierte Original-Scherbolzen mit vorgegebenem Werkstoff und Nutprofil und prüfen Sie bei wiederholtem Bruch die gehärteten Buchsen sowie die Prozesslast.
Wie hoch sollte das Auslösemoment oder Rutschmoment eingestellt werden?
Das Auslösemoment oder Rutschmoment sollte im Fenster zwischen dem höchsten normalen Betriebsmoment (einschließlich Losbrechmoment beim Anfahren und normalem Spitzendrehmoment) und dem maximal zulässigen Drehmoment des schwächsten geschützten Bauteils im Antriebsstrang liegen, wobei auf beiden Seiten eine praxisgerechte Sicherheitsreserve eingehalten wird.
