Kupplungen für Stranggießanlagen auswählen: Treib- und Richtmaschinen

← Alle Artikel Technische Prüfung: Jinsong Liu / Engineer

Eine Kupplung am Antrieb einer Treib- und Richtmaschine dreht langsam, überträgt über ganze Gießsequenzen hohes Drehmoment und arbeitet in Spritzwasser, Dampf und Zunder. Fällt sie aus, liegt es meist an einer Wellenlinie, die mit dem Rollenspalt gewandert ist, an Zähnen, die bei niedriger Drehzahl zu wenig Schmierstoff bekamen, oder an einem festsitzenden Strang, den sie nie freiziehen sollte. Beginnen Sie mit diesen Lastfällen und Bewegungen und prüfen Sie danach die Schnittstelle.

Glühender Stahl auf einem Rollgang im Walzwerk

Die Lastfälle, die eine Kupplung an der Treib- und Richtmaschine bestimmen

Treib- und Richtrollen ziehen den Strang aus dem Bogen und richten ihn, und dieselben Antriebe führen zu Gießbeginn den Kaltstrang ein und ziehen ihn wieder heraus. Die Drehzahl ist niedrig, das Drehmoment hoch und lang anhaltend. Es ändert sich außerdem mit Strangtemperatur, Schalendicke und der Lastverteilung zwischen den angetriebenen Rollen.

LastfallWas die Kupplung erfährtWas zu erfassen ist
Einführen und Ausziehen des KaltstrangsWiederholtes Anfahren, Öffnen und Schließen des RollenspaltsLosbrechmoment, Rollenhub
Stationäres GießenLange Phasen mit Betriebsmoment bei sehr niedriger DrehzahlBereich der Gießgeschwindigkeit, Schmierintervall
Richten eines kälteren oder dickeren StrangsHöheres Betriebsmoment, ungleiche LastverteilungDrehmoment je Antrieb, Strangquerschnitt
Wiederanfahren nach StrangstillstandLosbrechmoment deutlich über dem BetriebsmomentStillstandsdauer, Wiederanfahrverfahren
Segmentwechsel oder SpaltverstellungÄnderung der Wellenlinie und AxialverschiebungBereich von Versatz, Winkel und Axialweg

Typisches Beispiel: An einer Brammenstranggießanlage bleibt der Strang während einer Pfannenwartezeit in der Anlage stehen und wird dann wieder angefahren. Der Abschnitt in der Richtzone ist abgekühlt und steifer geworden, sodass jeder Antrieb ein Losbrechmoment deutlich über dem Betriebsmoment braucht und die Rolle mit dem besten Griff mehr als ihren Anteil tragen kann. Oft bestimmt dieses Wiederanfahren die Größe, nicht das stationäre Gießen.

Bewegung, Wasser und Wärme an der Rollenlinie

Die Wellenlinie ist nicht fest. Oberrollen heben für den Kaltstrangdurchgang an und schließen dann auf den Strang, Segmentwechsel legen die Rollenpositionen neu fest, und Rahmen und Rollen dehnen sich bei Erwärmung axial aus. Prüfen Sie, ob die Kupplung Winkel-, Parallel- und Axialbewegung an beiden Enden des Bereichs aufnehmen kann, nicht nur in der Referenzlage der Anlage.

Spritzwasser, Dampf und Zunder greifen Dichtungen, Befestigungselemente und Fett an. Eine Kupplung, die auf einem trockenen Prüfstand funktioniert, braucht in der Gießanlage unter Umständen bessere Dichtungen, korrosionsbeständige Befestigungselemente und einen anderen Nachschmierplan.

Niedrige Drehzahl erschwert die Schmierung. Bei Ausziehgeschwindigkeit gleiten die Zähne langsam unter hoher Flächenpressung, der Schmierfilm bleibt dünn und herausgedrücktes Fett wird nicht zurückgeholt, sodass der Verschleiß ohne warnende Geräusche fortschreiten kann.

Den Betrieb erfassen, bevor die Größe gewählt wird

Verwenden Sie das ungünstigste Auszieh- und Richtmoment, nicht die durchschnittliche Linienlast oder einen abgeschriebenen Betriebsfaktor. Trennen Sie das Betriebsmoment beim Gießen, das Losbrechmoment bei Gießbeginn oder Wiederanfahren und das Spitzendrehmoment aus Übergangszuständen, und vergleichen Sie dann das Spitzendrehmoment und seine Häufigkeit mit dem Nenndrehmoment der Kupplung. Ist ein Drehmomentbegrenzer eingebaut, muss dessen Rutschmoment bzw. Auslösemoment über den normalen Spitzen und unter dem liegen, was Kupplung und Rollenwelle tragen können.

Prüfen Sie die Antriebsanordnung, bevor Sie das Drehmoment aus einem einzelnen Motor ableiten. Bei Einzelrollenantrieben trägt jede Kupplung nur die Last ihrer eigenen Rolle; bei Gruppenantrieben mehrerer Rollen oder bei Anbindung über Gelenkwellen hängt die Verteilung von Durchmesserunterschieden der Rollen, Verschleiß und Griff ab. Prüfen Sie außerdem das Kupplungsgewicht und die Lagerlast, die es dem Rollengetriebe hinzufügt, wie in der Auswahlmethode für Zahnkupplungen in Schwerlastanlagen beschrieben.

Wann eine Zahnkupplung nicht mehr geeignet ist

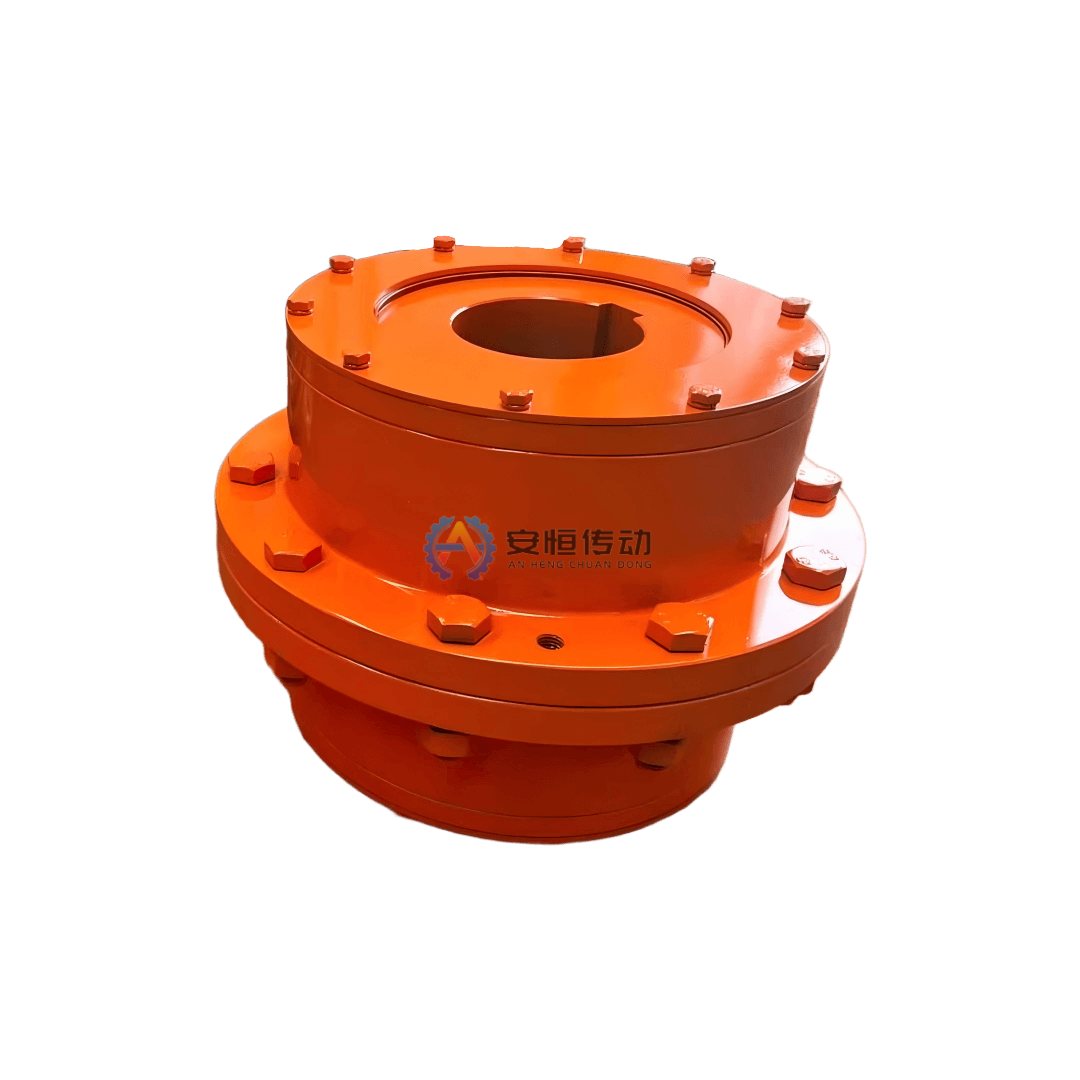

Eine Zahnkupplung mit balliger Verzahnung passt zu diesen Antrieben, wenn der Versatz im zulässigen Bereich bleibt, das Drehmoment für den Bauraum hoch ist und die Zähne geschmiert und abgedichtet gehalten werden können. Prüfen Sie Zahnhärte, Zahnbreite, ballige Zahnform, Abdichtung, Schmierung und zulässige Axialverschiebung.

  • Versatz über dem zulässigen Wert nach Rollenhub oder Segmentwechsel: eine Gelenkwelle oder eine andere Anordnung in Betracht ziehen.
  • Wasser, das vorhandene Dichtungen und Schutzhauben nicht fernhalten: Dichtungsanordnung oder Kupplungsbauart ändern.
  • Gefahr eines festsitzenden Strangs oder einer blockierten Rolle: Eine Zahnkupplung ist keine Überlastschutzeinrichtung, daher den Drehmomentschutz gesondert bewerten.
  • Kein Zugang zum Nachschmieren im Wartungsfenster: erst den Schmierplan ändern, dann die Größe.

Ist die vorhandene Schnittstelle kein Katalogstandard mehr oder das Originalteil nicht lieferbar, kann eine Kundenspezifische Ersatzkupplung nach Zeichnung oder nach Fotos und Aufmaß gefertigt werden. Bohrung, Passfedernut oder Keilwellenprofil, Werkstoff, Wärmebehandlung und dynamische Wuchtung werden dann auf den erfassten Betrieb abgestimmt.

Die Entscheidung mit Befunden vor Ort absichern

Richten Sie in der Referenzlage der Anlage aus und prüfen Sie den gesamten Bewegungsbereich, bevor die Schutzhaube wieder montiert wird. Halten Sie Dichtungen und Schmierwege frei von Zunder und folgen Sie dabei einer Checkliste für Fett und Dichtungen.

Erfassen Sie nach einem Spritzwassertest und erneut nach der ersten Produktionssequenz Motorstrom, Temperatur und Schwingungen und inspizieren Sie dann die Kupplung. Diese Werte sind Hinweise, keine Drehmomentmessung: Beurteilen Sie in Verbindung mit den Inspektionsbefunden und dem Ereignisprotokoll, ob Last oder Bewegung außerhalb der Annahmen liegen.

  • Milchiges oder rostiges Fett: Wassereintritt über Dichtungen oder Spalte an der Schutzhaube.
  • Mit Zunder zugesetzte Zähne oder schneller Dichtungsverschleiß: unzureichender Schutz oder falsche Dichtungswahl.
  • Grübchen oder einseitiger Zahnverschleiß: Bewegung über der Kupplungsgrenze oder Fluchtungsfehler in der Betriebsposition.
  • Lose Schrauben oder lose Passfeder: Drehmomentumkehr, Passungsprobleme oder Reibkorrosion an der Nabe.

Fotografieren Sie die Baugruppe vor der Demontage, bewahren Sie das ausgefallene Bauteil auf und halten Sie die Maße verschlissener Bohrungen, Passfedernuten, Schutzhauben oder Dichtungen fest. Prüfen Sie Welle, Passfedernut, Lager, Schutzhaube und Ausrichtung, bevor Sie das Teil tauschen; der Leitfaden zur Prüfung von Zahnverschleiß hilft beim Lesen des Verschleißbilds.

Hinweise zur Anfrage für diese Station

Ob Sie ein baugleiches Teil oder eine Kundenspezifische Ersatzkupplung mit geänderter Nabe brauchen: Die Prüfung geht schneller, wenn Messwerte und Schätzwerte getrennt sind. Bitte senden Sie:

  • Anlagenlayout, Antriebsanordnung (Einzelrolle, Rollengruppe oder Anbindung über Gelenkwelle) und Kupplungsposition
  • Rollendurchmesser, Bereich der Gießgeschwindigkeit, Strangquerschnitt, Motorleistung und Getriebedaten
  • Normaler und abnormaler Betrieb: Gießbeginn, Kaltstrang, Wiederanfahren, Segmentwechsel
  • Wellendurchmesser, Passfedernut oder Keilwellenprofil, Wellenendabstand, Bewegungsbereich, Einbauraum der Schutzhaube, Kühlwassereinwirkung, Fotos, Stückzahl und Wartungshistorie

Wälzfräsen, Wälzstoßen, Drehen, Bearbeitung auf Bearbeitungszentren und Induktionshärten erfolgen in unserem Werk. Typische Werkstoffe sind C45 und 42CrMo4 oder die Einsatzstähle 20CrMnTi und 20CrNi4A; als Wärmebehandlung bieten wir Vergüten, Induktionshärten, Nitrieren, Einsatzhärten und Carbonitrieren an.

Wir können Werkstoffzeugnis, Maßprüfbericht, Wuchtprotokoll, Wärmebehandlungsprotokoll und Ultraschallprüfbericht liefern. Standardgrößen sind frühestens nach 10 Tagen lieferbar, Nachbauten nach einem Altteil dauern mindestens 20 Tage, bei Sonder- oder Großausführungen wird die Lieferzeit nach der Zeichnungsprüfung bestätigt, und für alle Kupplungen gelten 12 Monate Gewährleistung bei bestimmungsgemäßem Betrieb.

FAQ

Reicht die Motorleistung allein, um die Kupplungsgröße festzulegen?

Nein. Motorleistung und Getriebeübersetzung ergeben ein rechnerisches Drehmoment an der Rolle, zeigen aber weder das Wiederanfahrereignis noch die Lastverteilung zwischen den Rollen, die Wellenschnittstelle oder die Bewegung an der Einbauposition.

Muss das Ersatzteil zum vorhandenen Flansch passen?

Nur wenn das Gegenstück bleibt. Kann die Getriebe- oder Rollenseite eine geänderte Nabe aufnehmen, lassen sich mit einer Neukonstruktion eine schwache Bohrung, eine schlechte Abdichtung oder zu wenig Axialreserve korrigieren; geben Sie daher an, welche Seite festliegt.

Was tun, wenn dieselbe Rollenposition immer wieder ausfällt?

Behandeln Sie es zuerst als Geometrieproblem. Prüfen Sie vor einer Größenänderung die Ausrichtung an dieser Rollenposition über den gesamten Spaltbereich, die Befestigung von Rolle und Segment sowie die Lastverteilung zu den benachbarten Antrieben.

Wenn eine Kupplung an Ihrer Treib- und Richtmaschine schneller verschleißt als die Antriebe ringsum, senden Sie uns Layout, Betrieb und Aufmaß oder Fotos. Unsere Zeichnungsprüfung zeigt Drehmomentpfad, Bewegungsgrenzen und offene Werte. Zeichnung senden
