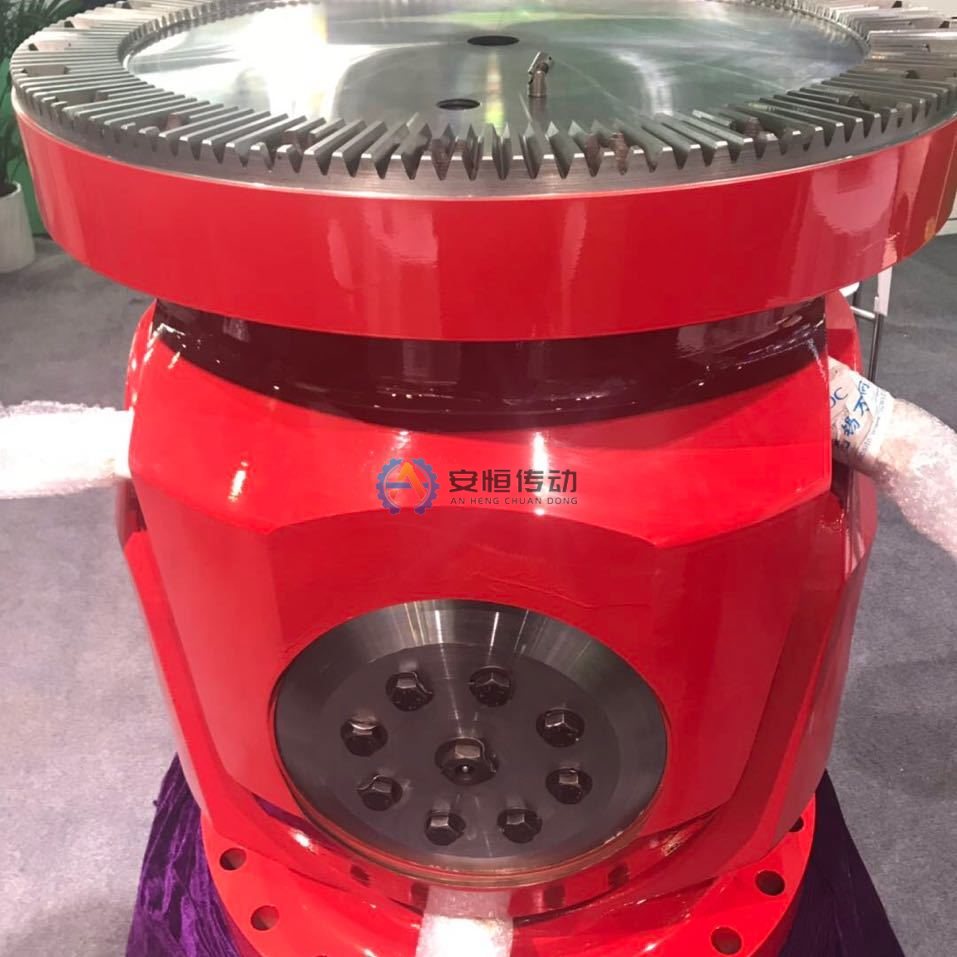

Kupplungen für Treibrollen im Walzwerk auswählen: Drehmoment, Axialverschiebung und Bauart
Eine Treibrollenkupplung, die bei normaler Last ruhig läuft, kann beim nächsten Bandkopf trotzdem mit gerissener Nabe oder beschädigter Keilwelle ausfallen. Der Schaden entsteht in Momenten, die Mittelwerte verdecken: beim Greifen des Bandes, beim Anheben der Rolle für eine dickere Abmessung oder wenn das Bandende beim Auslaufen klemmt. Beginnen Sie die Auswahl deshalb mit diesen Drehmomentereignissen und der Rollenbewegung, legen Sie dann die Bauart fest und prüfen Sie erst danach Bohrung, Drehzahl und Wuchtung.

Zuerst Drehmomentereignisse und Rollenbewegung klären
Treibrollen greifen Band oder Blech beim Einfädeln, bei der Zugregelung und beim Bandende-Auslauf, und viele reversieren oder bremsen zusätzlich innerhalb des Zyklus. Das Betriebsmoment bei konstantem Zug ist meist moderat. Bauteile zerstören dagegen das Losbrechmoment beim Anfahren, das Spitzendrehmoment beim Greifen und die Last beim Bremsen.
Auch die Rolle bewegt sich. Die Oberrolle hebt und senkt sich mit der Spalteinstellung, der Spalt ändert sich mit der Banddicke, und beim Rollenwechsel verschieben sich die Wellenenden erneut. Die Kupplung überträgt also Drehmoment, während sich Versatz, Beugewinkel und Wellenendabstand laufend ändern.
Typisches Beispiel: An einer Warmbandstraße schließt die Treibrolle vor dem Haspel auf den Bandkopf, während das Walzgerüst das Band noch antreibt. Sind Rollen- und Bandgeschwindigkeit nicht abgestimmt, sieht die Kupplung ein kurzes Spitzendrehmoment deutlich über dem Betriebsmoment, auch wenn sich der Motorstrom nach kurzer Zeit wieder beruhigt.
Gelenkwellenkupplung oder Bogenzahnkupplung: wo welche passt
Eine Gelenkwellenkupplung (Gelenkwelle) hat zwei Gelenke und meist eine teleskopierbare Keilwelle, sodass sie größeren Rollenhub mitgehen und Längenänderungen aufnehmen kann. Eine Bogenzahnkupplung toleriert über ballige Zähne Winkelversatz und etwas Axialspiel und bietet hohe Drehmomentkapazität bei kompakter Bauform.
| Prüfpunkt | Gelenkwellenkupplung | Bogenzahnkupplung |
|---|---|---|
| Rollenhub und Versatz | Größerer Versatz, aufgenommen über den Beugewinkel beider Gelenke | Kleiner Winkel- und Parallelversatz über zwei Zahneingriffe |
| Längenänderung | Teleskop-Keilwelle; der Schiebewiderstand steigt mit dem Drehmoment | Nur das verfügbare Axialspiel im Zahneingriff |
| Einbauraum | Braucht genügend Wellenendabstand für einen sinnvollen Beugewinkel | Kompakt; geeignet bei nahe beieinander liegenden Wellenenden |
| Typische Verschleißbilder | Verschleiß der Kreuzgelenklager, Reibkorrosion an der Keilwelle, Schwingungen durch falsche Phasenlage | Einseitiger Zahnverschleiß, Dichtungsschäden, verschmutztes Fett |
Wählen Sie die Gelenkwellenkupplung, wenn Rollenhub oder Rollenwechsel mehr Versatz erzeugen, als ein Zahneingriff aufnehmen kann. Prüfen Sie den Beugewinkel in jeder Rollenposition (Prüfpunkte zum Beugewinkel) und achten Sie auf die richtige Phasenlage beider Gelenke, sonst wird die Drehzahlschwankung zu Schwingung (Ursachen für Gelenkwellenschwingungen).
Wählen Sie die Bogenzahnkupplung, wenn der Versatz klein bleibt, die Wellenenden nah beieinander liegen und das Drehmoment für den verfügbaren Raum hoch ist. Setzen Sie sie nicht ein, um Rollenhub jenseits ihres zulässigen Versatzes oder Axialspiels aufzunehmen. Prüfen Sie Zahnhärte, Zahnbreite, ballige Zahnform, Dichtung und Schmierweg, denn Zunder und Kühlwasser erreichen die Zähne, sobald eine Dichtung beschädigt ist.
Nach dem Ereignis auslegen, nicht nach einem abgeschriebenen Betriebsfaktor
Ein abgeschriebener Betriebsfaktor setzt ein Lastprofil voraus, das Ihre Treibrolle vielleicht gar nicht hat. Ermitteln Sie das Drehmoment an der Rollenwelle aus Motorleistung, Getriebeübersetzung und Rollendurchmesser und ergänzen Sie dann Beschleunigen, Greifen und Bremsen mit Richtung, Dauer und Häufigkeit. Vergleichen Sie das Spitzendrehmoment, nicht nur das Betriebsmoment, mit dem Nenndrehmoment der Kupplung und der für sie zulässigen Spitze.
Führen Sie die Drehmomentbegriffe im Datenblatt getrennt: Betriebsmoment, Losbrechmoment, Spitzendrehmoment und Nenndrehmoment sind unterschiedliche Werte. Hat die Linie einen Drehmomentbegrenzer, sollte dessen Rutschmoment bzw. Auslösemoment über den normalen Spitzen liegen, aber unter dem, was Wellen und Kupplung tragen können.
Axialverschiebung und Betriebsposition
Axialverschiebung entsteht durch Spaltverstellung, Rollenwechsel, Wärmedehnung der Rolle und Lagerspiel. Listen Sie jede Ursache mit ihrer Richtung auf und prüfen Sie die Summe in den Endlagen der Rolle, nicht nur auf dem Wartungsplatz.
Keilwellen und Verzahnungen gleiten unter Last nicht frei. Die Schiebekraft steigt mit dem Drehmoment und mit schlechter oder verschmutzter Schmierung, sodass eine Spaltverstellung unter Drehmoment Axialkraft in die Rollenlager und das Getriebe drückt. Werden die Lager nach Spaltverstellungen heiß, prüfen Sie zuerst die Schmierung, bevor Sie die Lager verdächtigen.
Richten Sie die Kupplung mit der Rolle in ihrer festgelegten Betriebsposition aus und dokumentieren Sie das Ergebnis. Prüfen Sie das Axialspiel über den gesamten Spaltbereich, kontrollieren Sie den Abstand zur Schutzhaube in der höchsten und tiefsten Rollenposition und halten Sie die erste Inspektion nach der Inbetriebnahme als Referenz fest.
Erst die Befunde lesen, dann das Teil tauschen
Fotografieren Sie die komplette Baugruppe vor der Demontage und bewahren Sie das ausgefallene Bauteil auf. Messen Sie Bohrung, Passfedernut, Keilwelle und Dichtungssitze, trennen Sie Messwerte von Schätzwerten und vergleichen Sie das erste Symptom zeitlich mit Greifen, Rollenwechsel, Bremsen und Bandende-Auslauf.
- Einseitiger Zahnverschleiß: Rollenparallelität und Ausrichtung in der Betriebsposition prüfen.
- Reibkorrosion oder klemmende Keilwelle: Schmierung, Kollision mit der Schutzhaube und axiale Einspannung durch die Rollenlager prüfen.
- Verschleiß der Kreuzgelenklager an nur einem Gelenk: Beugewinkel in den Endlagen der Rolle und Phasenlage prüfen.
- Lose Flanschschrauben oder wiederholte Dichtungsschäden: Drehmomentstoß beim Greifen und Abstützung der Kupplung prüfen.
- Markierungen auf dem Band: zuerst die Geschwindigkeitsabstimmung zwischen Treibrolle und Band prüfen.
Motorstrom, Lagertemperatur, Schwingungen und Geräusche sind Hinweise, aber keine Drehmomentmessung. Beurteilen Sie in Verbindung mit dem Zeitpunkt der Ereignisse und dem Verschleißbild, woher die Last kam, und prüfen Sie Gerüst, Getriebe und Rollenlager, bevor Sie der Kupplung die Schuld geben.
Zeigen die Befunde, dass die vorhandene Konstruktion selbst die Grenze ist, kann eine Kundenspezifische Ersatzkupplung nach Zeichnung oder nach Fotos und Aufmaß des Altteils gefertigt werden. Bohrung, Passfedernut, Werkstoff, Wärmebehandlung und dynamische Wuchtung werden dann auf den tatsächlichen Betrieb abgestimmt.
Was Sie für die Zeichnungsprüfung senden sollten
Ob Sie eine Neukonstruktion oder eine Kundenspezifische Ersatzkupplung passend zur vorhandenen Schnittstelle brauchen: Vollständige Daten beschleunigen die Prüfung. Senden Sie die folgenden Angaben und kennzeichnen Sie alles, was noch geschätzt ist:
- Position der Treibrolle, Rollendurchmesser, Bandabmessungen und Lastzyklus einschließlich Reversieren und Bremsen
- Motorleistung, Getriebeübersetzung, Drehzahl und aufgezeichnete Drehmomentereignisse
- Rollenhub, Spaltbereich, Bewegung beim Rollenwechsel und Wellenendabstand
- Wellen- und Flanschzeichnungen, Einbauraum der Schutzhaube, Fotos, Umgebungsbedingungen, Wartungshistorie und Stückzahl
Wälzfräsen, Wälzstoßen, Drehen, Bearbeitung auf Bearbeitungszentren und Induktionshärten erfolgen in unserem eigenen Werk. Typische Werkstoffe sind C45, 42CrMo4 oder die Einsatzstähle 20CrMnTi und 20CrNi4A; als Wärmebehandlung bieten wir Vergüten, Induktionshärten, Nitrieren, Einsatzhärten und Carbonitrieren an.
Wir können Werkstoffzeugnis, Maßprüfbericht, Wuchtprotokoll, Wärmebehandlungsprotokoll und Ultraschallprüfbericht liefern. Standardgrößen sind frühestens nach 10 Tagen lieferbar, Nachbauten nach einem Altteil dauern mindestens 20 Tage, bei Sonder- oder Großkupplungen wird die Lieferzeit nach der Zeichnungsprüfung bestätigt. Es gelten 12 Monate Gewährleistung bei bestimmungsgemäßem Betrieb.
FAQ
Kann eine Bogenzahnkupplung den Treibrollenantrieb bei einer Blockade schützen?
Nein. Weder eine Bogenzahnkupplung noch eine Gelenkwellenkupplung ist eine Überlastschutzeinrichtung, und keine von beiden hat ein Rutschmoment oder Auslösemoment. Können Bandverwerfungen (Cobbles) oder klemmende Bandenden die Rolle blockieren, sehen Sie eine separate Drehmomentschutzeinrichtung vor und prüfen Sie, ob die Kupplung deren Rutschmoment bzw. Auslösemoment mit Reserve übertragen kann.
Wann sollten Sie auf baugleichen Ersatz verzichten?
Sobald das Altteil nicht mehr zu gemessener Bohrung, Passfedernut, Rollenbewegung, Drehzahl oder Schutzanforderung passt oder derselbe Schaden immer wiederkommt. Wer die Maße erneut kopiert, kopiert auch die Ursache.
Löst ein höherer Betriebsfaktor wiederkehrenden Zahn- oder Keilwellenverschleiß?
Meist nicht. Verschleiß an Zähnen und Keilwellen folgt häufiger aus Fluchtungsfehlern, Verschmutzung oder schlechter Schmierung als aus dem Drehmoment selbst, daher fällt eine größere Kupplung oft später auf dieselbe Weise aus oder verlagert den Schaden ins Getriebe.
